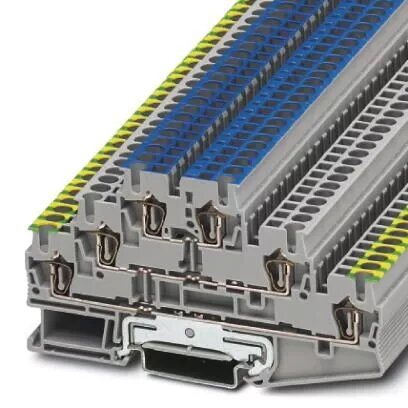

Phoenix Contact 3036084 ST 2,5-PE/L/N atsperu spaiļu bloks, pelēks

Phoenix Contact ST 2,5-PE/L/N atsperu spaiļu bloks ir augstas veiktspējas komponents, kas izstrādāts drošam un efektīvam elektriskajam savienojumam rūpnieciskās vidēs. Šis trīslīmeņu spaiļu bloks apvieno aizsargzemējuma, fāzes un neitrāles savienojumus vienā kompaktā vienībā, padarot to par būtisku izvēli mūsdienu vadības skapju elektroinstalācijām. Tā atsperu spaiļu tehnoloģija nodrošina uzticamu kontaktu pat augstas vibrācijas apstākļos, savukārt kompaktais dizains ļauj izveidot augsta blīvuma elektroinstalācijas konfigurācijas.

Priekšrocības

Šī spaiļu bloka galvenā priekšrocība ir tā integrētais dizains, kas apvieno trīs atšķirīgas funkcijas vienā korpusā, ievērojami samazinot uz DIN sliedes nepieciešamo vietu. Atsperu spaiļu sistēma nodrošina gāzes necaurlaidīgu un pret vibrācijām izturīgu kontaktu, kam nav nepieciešama apkope vai periodiska pievilkšana, atšķirībā no tradicionālajām skrūvju spailēm. Turklāt skaidrā krāsu kodēšana un loģiskais PE, L un N līmeņu izvietojums atvieglo uzstādīšanu bez kļūdām un vienkāršo problēmu novēršanu apkopes laikā.

Piemērots

• Rūpniecības vadības skapjiem un automatizācijas sistēmām
• Elektrosadales paneļiem
• Lietojumiem, kur nepieciešama augsta vadu blīvuma konfigurācija
• Sistēmām, kas pakļautas mehāniskai vibrācijai

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts lieljaudas lietojumiem, kas pārsniedz norādīto nominālo strāvu 22 A vai spriegumu virs 500 V. Tas arī nav piemērots vidēm, kur vadītāja šķērsgriezums pārsniedz 4 mm² vai ir mazāks par 0,08 mm².

Galvenās specifikācijas

• Nominālais spriegums: 500 V
• Nominālā strāva: 22 A
• Savienojuma metode: Atsperu spaile
• Savienojumu skaits: 6
• Šķērsgriezuma diapazons: 0,08 mm² līdz 4 mm²
• AWG diapazons: 28 līdz 12
• Platums: 5,2 mm
• Montāžas veids: NS 35/7,5 vai NS 35/15 DIN sliedes

Kā izmantot

Lai uzstādītu spaiļu bloku, uzspiediet to uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes. Noņemiet izolāciju no vadiem atbilstoši ieteicamajam garumam un ievietojiet tos atsperu spaiļu atverēs. Atsperes mehānisms automātiski saspiež vadu, nodrošinot drošu elektrisko savienojumu. Pārliecinieties, ka PE, L un N vadītāji ir pievienoti attiecīgajiem līmeņiem, lai saglabātu pareizu ķēdes darbību un drošības standartus.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu ķēdes kopējās strāvas un sprieguma prasības nepārsniedz spaiļu bloka nominālos rādītājus.
• Pārliecinieties, ka jūsu vada šķērsgriezums atbilst norādītajam 0,08 mm² līdz 4 mm² diapazonam.
• Apstipriniet, ka jūsu montāžas sliedes tips ir saderīgs ar NS 35 standartu.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atvienota pirms jebkādu elektroinstalācijas vai apkopes darbu veikšanas pie spaiļu bloka, lai novērstu elektriskās strāvas trieciena risku. Izmantojiet piemērotus vadu izolācijas noņemšanas instrumentus, lai nesabojātu vadītāja dzīslas.
