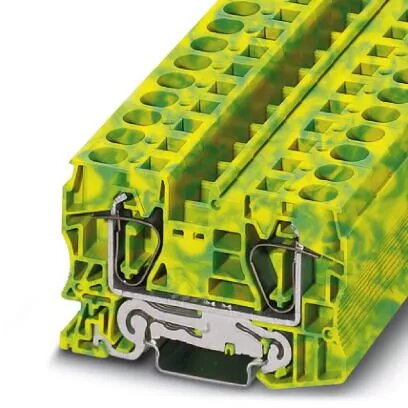

Phoenix Contact 3036165 ST 16-PE 2-vadu aizsargspailes bloks, dzelteni zaļš

Phoenix Contact ST 16-PE ir augstas veiktspējas 2-vadu aizsargspaiļu bloks, kas paredzēts drošai elektriskajai zemēšanai rūpnieciskās vidēs. Izmantojot uzlabotu atsperu spaiļu savienojuma tehnoloģiju, šis spaiļu bloks nodrošina drošu un pret vibrācijām izturīgu savienojumu vadītājiem ar šķērsgriezumu no 0,2 mm² līdz 25 mm². Tā izteiksmīgais zaļi-dzeltenais korpuss ļauj nekavējoties identificēt to kā aizsargzemējuma komponentu, padarot to par būtisku elementu drošības kritiskās elektriskās instalācijās vadības skapjos un automatizācijas sistēmās.

Priekšrocības

ST 16-PE spaiļu bloka galvenā priekšrocība ir atsperu spaiļu savienojuma sistēma, kas ievērojami samazina uzstādīšanas laiku salīdzinājumā ar tradicionālajām skrūvju spailēm, vienlaikus saglabājot nemainīgu kontakta spiedienu ilgtermiņā. Konstrukcija nodrošina lielisku mehānisko stabilitāti un elektrisko vadītspēju, garantējot, ka zemējuma ceļi paliek neskarti pat vidēs, kurās ir augsta vibrācija. Tā kompaktais 12,2 mm platums ļauj efektīvi izmantot vietu uz standarta DIN sliedēm, palīdzot optimizēt sarežģītu vadības paneļu izkārtojumu.

Piemērots

• Rūpniecisko vadības skapju zemēšanai
• Automatizācijas un procesu vadības sistēmām
• Elektriskajiem sadales paneļiem
• Lietojumiem, kam nepieciešami pret vibrācijām izturīgi savienojumi

Kad tas var nebūt piemērots

Šis spaiļu bloks ir īpaši izstrādāts aizsargzemējuma (PE) lietojumiem, un to nedrīkst izmantot fāzes vai neitrālas strāvas vadīšanai. Tas arī nav paredzēts lietošanai vidēs, kur vadītāja izmērs pārsniedz norādīto diapazonu no 0,2 mm² līdz 25 mm².

Galvenās specifikācijas

• Savienojuma metode: Atsperu spaiļu savienojums
• Savienojumu skaits: 2
• Vadītāja šķērsgriezums: 0,2 mm² līdz 25 mm²
• AWG diapazons: 24 līdz 4
• Platums: 12,2 mm
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes
• Krāsa: Zaļi-dzeltena

Kā lietot

Lai uzstādītu ST 16-PE, uzspiediet spaiļu bloku uz standarta NS 35 DIN sliedes. Noņemiet izolāciju no vadītāja saskaņā ar ražotāja norādījumiem un ievietojiet vadu atsperu spailes atverē, izmantojot piemērotu skrūvgriezi, lai atvērtu atsperi. Pēc ievietošanas atlaidiet atsperi, lai droši nofiksētu vadu. Pārliecinieties, ka spaiļu bloks ir pareizi novietots uz sliedes, lai izveidotu elektrisko savienojumu ar montāžas sliedes zemējuma potenciālu.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai jūsu DIN sliedes tips ir saderīgs ar NS 35 standartiem.
• Pārliecinieties, ka vadītāja šķērsgriezums atbilst 0,2 mm² līdz 25 mm² diapazonam.
• Apstipriniet, ka lietojumam ir nepieciešams aizsargzemējuma (PE) savienojums.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka montāžas sliede ir pareizi iezemēta pie skapja galvenās aizsargzemējuma sistēmas, lai garantētu spaiļu bloka zemējuma funkcijas efektivitāti.
