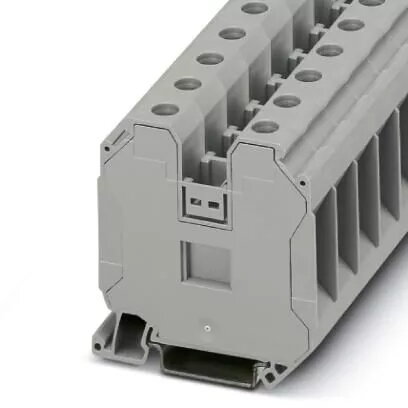

Phoenix Contact UT 35 caurejošā spaiļu bloks, 2-vadu, pelēks

Phoenix Contact UT 35 ir profesionāla 2 vadītāju caurvades spaiļu bloks, kas izstrādāts drošiem elektriskajiem savienojumiem rūpnieciskās vidēs. Pateicoties izturīgajai skrūvju savienojuma sistēmai, šis komponents nodrošina stabilu kontaktu vadiem ar šķērsgriezumu no 1,5 mm² līdz 50 mm². Pelēkais spaiļu bloks ir paredzēts efektīvai vadu pārvaldībai sadales skapjos un automatizācijas sistēmās, nodrošinot uzticamu darbību pat intensīvas slodzes apstākļos.

Priekšrocības

Šis spaiļu bloks izceļas ar augstu strāvas caurlaidību līdz 125 A un 1000 V nominālo spriegumu, kas ļauj to izmantot jaudīgās elektriskajās ķēdēs. Skrūvju savienojuma tehnoloģija nodrošina pret vibrācijām noturīgu un gāzes necaurlaidīgu kontaktu, kas ir būtiski ilgtermiņa stabilitātei rūpnieciskos apstākļos. Kompaktais 16 mm platums palīdz optimizēt vietu sadales skapjos, savukārt saderība ar standarta montāžas sliedēm ievērojami atvieglo uzstādīšanas procesu.

Piemērots

• Rūpnieciskajiem vadības skapjiem
• Elektroenerģijas sadales sistēmām
• Jaudīgai elektriskajai infrastruktūrai
• Automatizācijas paneļiem

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts lietošanai sistēmās, kurās nepieciešami spiediena vai atsperu savienojumi, jo tas izmanto tikai skrūvju fiksāciju. Tas arī nav piemērots vadiem, kuru šķērsgriezums pārsniedz 50 mm², vai specializētām vidēm, kurām nepieciešami specifiski sprādziendrošības sertifikāti, kas nav iekļauti šī standarta modeļa specifikācijās.

Galvenās specifikācijas

• Nominālais spriegums: 1000 V
• Nominālā strāva: 125 A
• Savienojuma veids: Skrūvju savienojums
• Vada šķērsgriezuma diapazons: 1,5 mm² – 50 mm²
• AWG diapazons: 16 – 1/0
• Platums: 16 mm
• Augstums: 65,1 mm
• Montāžas veids: NS 35/7,5 un NS 35/15
• Krāsa: Pelēka

Kā lietot

Lai uzstādītu spaiļu bloku, uzspiediet to uz standarta NS 35/7,5 vai NS 35/15 montāžas sliedes. Notīriet izolāciju no vada atbilstošā garumā, ievietojiet vadu spailes atverē un pievelciet skrūvi ar nepieciešamo griezes momentu, lai nodrošinātu drošu kontaktu. Pirms ķēdes pieslēgšanas pārliecinieties, ka spaiļu bloks ir pareizi nostiprināts un visi savienojumi ir cieši pievilkti.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vada šķērsgriezums ir diapazonā no 1,5 mm² līdz 50 mm².
• Pārbaudiet, vai montāžas sliedes tips atbilst NS 35 standartam.
• Pārliecinieties, ka 16 mm platums ir piemērots jūsu sadales skapja izkārtojumam.
• Pārbaudiet, vai elektriskā slodze nepārsniedz 125 A nominālo strāvu.

Lietošanas ieteikumi

Vienmēr izmantojiet kalibrētus instrumentus skrūvju pievilkšanai atbilstoši ražotāja norādītajiem griezes momenta iestatījumiem, lai izvairītos no vadītāja vai paša spaiļu bloka bojājumiem.
