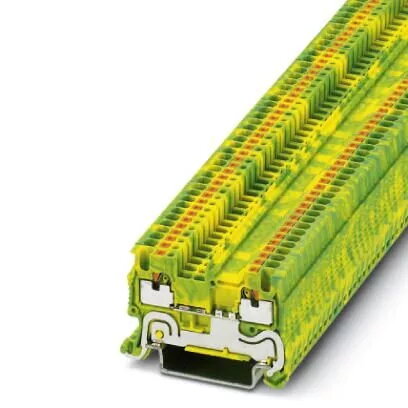

Phoenix Contact PT 1,5/S-PE 2-vadu aizsargspailes bloks, dzelteni zaļš

Phoenix Contact PT 1,5/S-PE ir augstas kvalitātes 2-vadu aizsargspailes bloks, kas izstrādāts drošai zemējuma nodrošināšanai rūpnieciskajās elektriskajās sistēmās. Šis komponents nodrošina drošu elektrisko savienojumu starp vadītāju un DIN sliedi, garantējot efektivitāti un ilgmūžību. Pateicoties izturīgajai konstrukcijai un standartizētajiem parametriem, šis spaiļu bloks ir būtisks elements profesionālu vadības skapju un automatizācijas sistēmu izveidē.

Priekšrocības

Spaiļu blokā izmantota progresīva Push-in savienojuma tehnoloģija, kas ļauj ātri un bez instrumentu palīdzības pievienot cietos vadītājus vai vadītājus ar uzgaļiem. Šī sistēma ievērojami samazina uzstādīšanas laiku, vienlaikus saglabājot augstu kontakta kvalitāti. Kompaktie izmēri un priekšējais savienojumu izvietojums ir īpaši optimizēti darbam ierobežotā telpā, kas ļauj izveidot konfigurācijas ar augstu montāžas blīvumu. Turklāt ierīce ir aprīkota ar dubultu funkcionālo rievu un papildu testa savienojumu, kas atvieglo tehnisko apkopi un diagnostiku. Produkts ir sertificēts arī izmantošanai dzelzceļa transportā, kas apliecina tā izturību pret vibrācijām.

Piemērots

• Rūpnieciskajiem vadības skapjiem
• Automatizācijas un kontroles sistēmām
• Dzelzceļa infrastruktūras projektiem
• Elektriskajiem sadales skapjiem, kam nepieciešams drošs zemējums

Šis spaiļu bloks var nebūt piemērots darbam ar vadītājiem, kuru šķērsgriezums pārsniedz 1,5 mm², vai apstākļos, kur ķīmiskā iedarbība pārsniedz materiāliem pieļaujamās normas. Tas nav paredzēts uzstādīšanai uz nestandarta montāžas sliedēm, kas neatbilst norādītajiem DIN sliedes izmēriem.

Galvenās tehniskās specifikācijas

• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 2
• Vadītāja šķērsgriezums: no 0,14 mm² līdz 1,5 mm²
• AWG diapazons: no 26 līdz 14
• Platums: 3,5 mm
• Augstums: 30,5 mm
• Krāsa: zaļi-dzeltena
• Montāžas veids: NS 35/7,5 vai NS 35/15 DIN sliedes

Kā lietot

Lai uzstādītu spaiļu bloku, uzspiediet to uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes, līdz tas droši nofiksējas. Notīriet izolāciju no vadītāja ieteicamajā garumā. Ievietojiet cieto vadītāju vai elastīgo vadītāju ar uzmāktu uzgali tieši Push-in savienojuma punktā līdz galam. Lai izņemtu vadītāju, izmantojiet standarta skrūvgriezi, lai aktivizētu atbrīvošanas mehānismu. Pārliecinieties, ka spaiļu bloks ir pareizi iezemēts pie DIN sliedes, lai nodrošinātu aizsargfunkciju.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vadītāja šķērsgriezums ir diapazonā no 0,14 līdz 1,5 mm².
• Pārbaudiet montāžas sliedes saderību ar NS 35 standartu.
• Novērtējiet pieejamo vietu vadības skapī, ņemot vērā spaiļu bloka 3,5 mm platumu.

Lietošanas ieteikumi

Vienmēr atvienojiet strāvas padevi pirms jebkādu elektroinstalācijas darbu veikšanas. Izmantojiet piemērotus uzgaļus elastīgajiem vadītājiem, lai nodrošinātu optimālu kontaktu un mehānisko stabilitāti. Regulāri pārbaudiet savienojumus vidēs ar paaugstinātu vibrāciju, lai nodrošinātu ilgtermiņa uzticamību.
