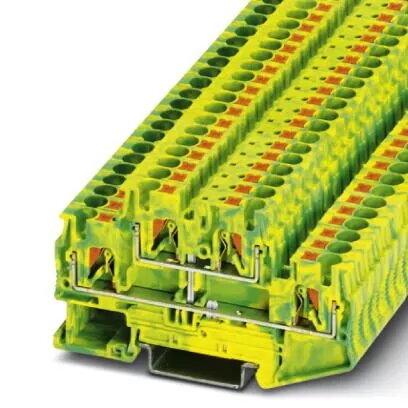

Spaiļu bloks PHOENIX-CONTACT 3211854 — 4 pozīcijas, dzeltenzaļš

PHOENIX‑CONTACT 3211854 ir 4‑vietu dubultā aizsargvadiņa spailes bloks dzeltenzaļā krāsā, paredzēts kompaktām modulārām elektroinstalācijām. Tas nodrošina četras savienojuma vietas aizsargvadiem un ir piemērots rūpnieciskai vadības skapju, sadales bloku un signālu vadu izvietošanai. Spailēm ir push‑in pieslēguma tehnoloģija un tās paredzētas montāžai uz DIN sliedes NS 35/7,5 vai NS 35/15.

Ieguvumi

Spailes bloks apvieno kompakto 6,2 mm platumu uz pozīciju ar plašu vadu šķērsgriezuma diapazonu no 0,2 mm² līdz 6 mm², kas ļauj izmantot gan smalkus, gan biezākus vadus. Push‑in savienojums nodrošina ātru, bezinstrumentu vadu ievietošanu un drošu kontaktu, savukārt dubultā līmeņa konstrukcija atvieglo aizsargvadu organizāciju. Dzeltenzaļā krāsa skaidri identificē zemējuma savienojumus elektro skapjos.

Piemērots izmantošanai

• Aizsargvadu sadalīšanai vadības skapjos un slēdžu iekārtās
• Zemējuma un potenciālu izlīdzināšanas shēmām rūpnieciskās instalācijās
• Modulāriem spaiļu risinājumiem uz DIN sliedēm NS 35/7,5 un NS 35/15
• Signālu un barošanas vadiem, kuriem nepieciešamas atsevišķas zemējuma vietas

Galvenie parametri

• Pozīciju skaits: 4
• Funkcija: aizsargvadiņa spailes, dubultā līmeņa izkārtojums
• Pieslēguma veids: push‑in
• Vadu šķērsgriezuma diapazons: 0,2 mm² – 6 mm² (AWG 24–10)
• Platums uz pozīciju: 6,2 mm
• Krāsa: dzeltenzaļa, paredzēta zemējumam
• Montāža: DIN sliede NS 35/7,5 un NS 35/15

Kā lietot

Piestipriniet spailes bloku uz DIN sliedes NS 35/7,5 vai NS 35/15, līdz tas aizķeras. Sagatavojiet vadus, noņemot izolāciju ieteicamajā garumā priekš push‑in savienojuma, un ievietojiet vadus spailēs līdz stabilai sēšanās pozīcijai. Lai demontētu vai pārveidotu savienojumus, izmantojiet ražotāja ieteikto atbrīvošanas metodi, lai nesabojātu kontaktus. Pirms strāvas pievienošanas pārliecinieties, ka visi zemējuma savienojumi atbilst vietējiem ekspluatācijas noteikumiem un pārbaudēm.

Ieteikumi lietošanai

Izmantojiet spailes bloku ietvaros norādītā vadu šķērsgriezuma un AWG diapazona, un pēc vadu ievietošanas pārliecinieties par drošu kontaktu. Marķējiet un kārtīgi izvietojiet zemējumus, lai atvieglotu apkopi un izsekošanu. Ja paredzētas biežas pārsavienošanas, pārbaudiet, vai caurfiksētie uzgaļi vai cietie vadi ir savietojami ar push‑in tehnoloģiju un ievērojiet PHOENIX‑CONTACT montāžas norādījumus.
