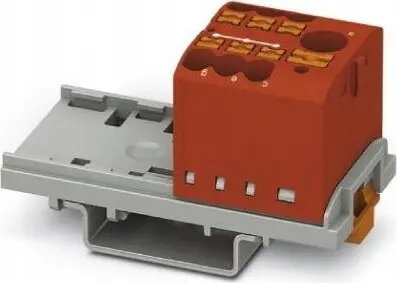

Phoenix Contact PTFIX 6/6X2,5-NS35 sadales bloks

Phoenix Contact PTFIX 6/6X2,5-NS35 sadales bloks ir profesionāls komponents, kas izstrādāts efektīvai vadu pārvaldībai vadības skapjos. Šis kompaktais spaiļu bloks nodrošina uzticamu strāvas sadali un signālu pārraidi, garantējot kārtību un drošību sarežģītās elektriskās instalācijās. Tas ir paredzēts uzstādīšanai uz DIN sliedes un piedāvā izturīgu risinājumu rūpnieciskām sistēmām, kur nepieciešams liels savienojumu blīvums.

Priekšrocības

Šis sadales bloks piedāvā ievērojamu laika ietaupījumu līdz pat 80% uzstādīšanas laikā, jo tas tiek piegādāts kā gatavs bloks, novēršot nepieciešamību pēc manuālas pārvienošanas. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj ievietot vadus bez instrumentu izmantošanas, kas paātrina montāžas procesu, vienlaikus saglabājot augstu kontakta uzticamību. Tā konstrukcija atbalsta elastīgas uzstādīšanas iespējas, tostarp montāžu uz DIN sliedes, tiešo montāžu vai līmēšanu, padarot to pielāgojamu dažādiem skapju izkārtojumiem. Turklāt šķērsvirziena montāžas iespēja ļauj ietaupīt līdz pat 50% vietas uz DIN sliedes, palīdzot optimizēt skapja iekšējo telpu.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Strāvas sadales sistēmām
• Signālu pārraidei automatizācijas paneļos
• Elektriskām instalācijām ar augstu savienojumu blīvumu

Šis sadales bloks var nebūt piemērots lietojumiem, kuros nepieciešams vadu šķērsgriezums, kas lielāks par 4 mm², vai vidēm, kur nominālais spriegums pārsniedz 690 V. Tas nav paredzēts lietošanai vidēs ar spēcīgu vibrāciju bez atbilstoša stiepes atvieglojuma vai āra apstākļos bez piemērota aizsargkorpusa.

Galvenās specifikācijas

• Nominālais spriegums: 690 V
• Nominālā strāva: 24 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 7
• Šķērsgriezums: 0,14 mm² līdz 4 mm² (AWG 26 - 12)
• Montāžas veids: NS 35/7,5 vai NS 35/15 DIN sliede
• Izmēri: 28,6 mm platums, 58,1 mm dziļums
• Krāsa: sarkana

Kā lietot

Lai izmantotu PTFIX 6/6X2,5-NS35, uzspiediet bloku uz standarta NS 35 DIN sliedes. Noņemiet izolāciju no vadiem atbilstoši norādītajam šķērsgriezuma diapazonam un ievietojiet tos tieši Push-in savienojuma punktos, līdz tie ir pilnībā ievietoti. Lai palielinātu kapacitāti, varat savienot vairākus blokus kopā, izmantojot vadu kanālu ar saderīgiem spraudņu tiltiņiem. Pārliecinieties, ka kopējā strāva nepārsniedz bloka nominālo 24 A jaudu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vadu šķērsgriezums atbilst 0,14 mm² līdz 4 mm² diapazonam.
• Pārbaudiet, vai jūsu DIN sliedes tips ir saderīgs ar NS 35/7,5 vai NS 35/15 standartiem.
• Pārbaudiet, vai sarkanā krāsa atbilst jūsu esošajai skapja elektroinstalācijas identifikācijas shēmai.
• Apstipriniet, ka kopējais savienojumu skaits (7) atbilst jūsu konkrētajām ķēdes prasībām.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektroinstalācijas darbu veikšanas. Izmantojiet piemērotus vadu noņemšanas instrumentus, lai nesabojātu vadītāja dzīslas, un pēc ievietošanas pārbaudiet katra savienojuma drošību ar vieglu vilkšanas testu.
