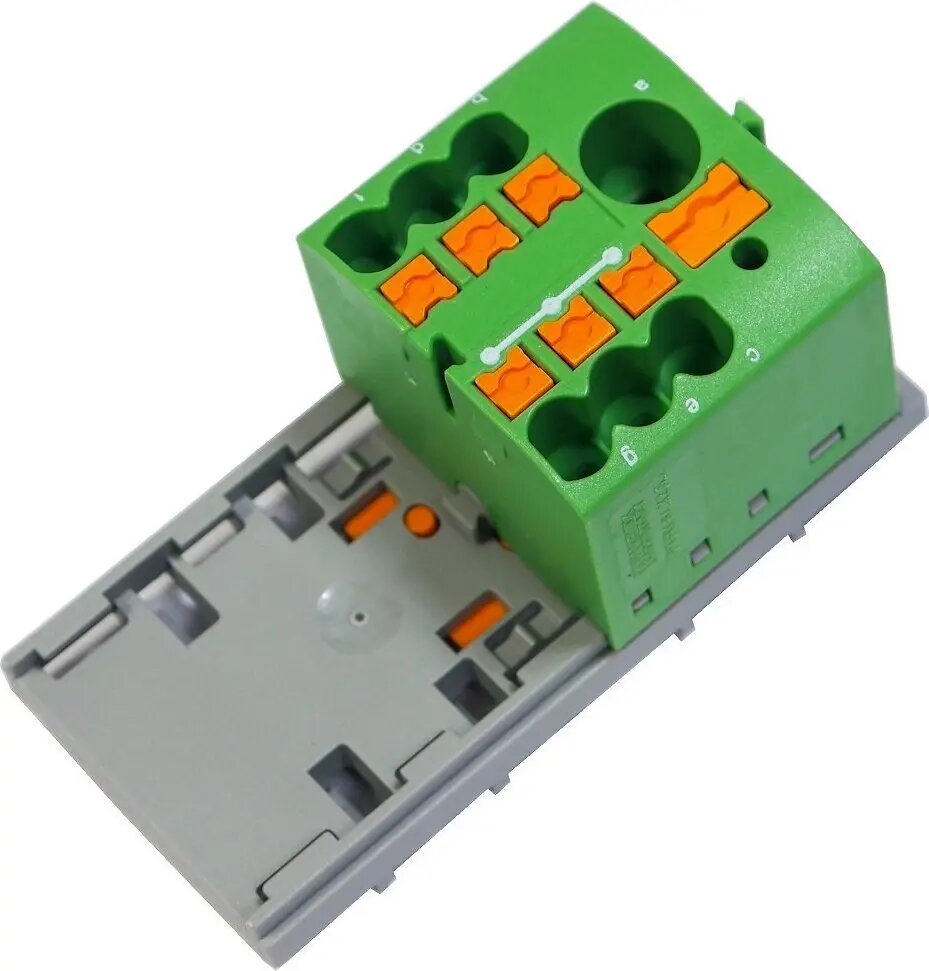

Phoenix Contact PTFIX 6/6X2,5-NS35 GN sadales bloks

Phoenix Contact PTFIX 6/6X2,5-NS35 GN ir profesionāls elektrības sadales bloks, kas izstrādāts efektīvai vadu pārvaldībai un uzticamai strāvas sadalei vadības skapjos. Šis modulārais spaiļu bloks nodrošina drošu savienojamību un sakārtotu elektroinstalāciju. Tas ir paredzēts uzstādīšanai uz DIN sliedes, piedāvājot kompaktu un drošu risinājumu rūpnieciskām elektroinstalācijām un automatizācijas sistēmām.

Priekšrocības

Šis sadales bloks ievērojami uzlabo uzstādīšanas efektivitāti, novēršot nepieciešamību pēc manuālas pārvienošanas, kas ļauj ietaupīt līdz pat 80% montāžas laika. Integrētā Push-in tiešā savienojuma tehnoloģija nodrošina ātru un drošu vadu pievienošanu bez instrumentu izmantošanas. Kompaktais dizains ļauj ietaupīt līdz 50% vietas uz DIN sliedes, izmantojot šķērsvirziena montāžu, savukārt zaļā krāsa palīdz uzturēt skaidru un identificējamu elektroinstalācijas izkārtojumu. Bloks ir ļoti daudzpusīgs, atbalstot montāžu uz DIN sliedes, tiešo montāžu vai līmēšanu, lai pielāgotos dažādām skapju konfigurācijām.

Piemērots

• Rūpnieciskajiem vadības skapjiem
• Automatizācijas un vadības sistēmām
• Strāvas sadalei elektriskajos paneļos
• Modulārām elektroinstalācijām

Šis produkts var nebūt piemērots augstas jaudas lietojumiem, kas pārsniedz 24 A nominālo strāvu, vai videi, kurai nepieciešami īpaši drošības sertifikāti, kas nav iekļauti standarta specifikācijās. Tas arī nav paredzēts lietošanai ar vadītājiem, kuru šķērsgriezums ir ārpus 0,14 mm² līdz 4 mm² diapazona.

Galvenās specifikācijas

• Nominālais spriegums: 690 V
• Nominālā strāva: 24 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 7
• Vada šķērsgriezums: 0,14 mm² - 4 mm² (AWG 26 - 12)
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliede
• Izmēri: 28,6 mm platums, 58,1 mm dziļums
• Krāsa: zaļa

Kā lietot

Lai uzstādītu sadales bloku, uzspiediet to uz standarta NS 35 DIN sliedes. Ievietojiet atbrīvotos vadus tieši Push-in savienojuma punktos bez nepieciešamības pēc specializētiem instrumentiem. Ja ir nepieciešama papildu sadales jauda, blokus var savienot savā starpā, izmantojot saderīgus spraudņu tiltiņus, kas ievietojami vadu šahtā. Pārliecinieties, ka visi savienojumi ir pilnībā ievietoti, lai saglabātu elektriskās ķēdes integritāti.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 24 A strāvas nomināls atbilst jūsu ķēdes prasībām.
• Pārliecinieties, ka vada izmērs ir diapazonā no 0,14 mm² līdz 4 mm².
• Pārbaudiet pieejamo vietu vadības skapī 28,6 mm platam blokam.
• Apstipriniet saderību ar jūsu esošo DIN sliedes sistēmu.

Lietošanas ieteikumi: Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektroinstalācijas vai apkopes darbu veikšanas. Izmantojiet atbilstošus vadu noņemšanas instrumentus, lai sagatavotu vadus atbilstoši ražotāja norādītajam garumam, nodrošinot optimālu kontakta kvalitāti.
