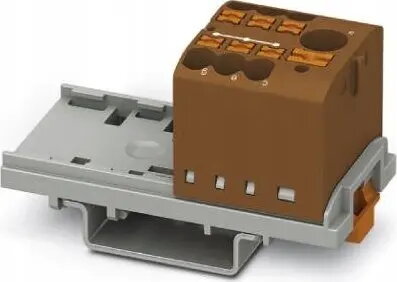

Phoenix Contact PTFIX 6/6X2,5-NS35 sadales bloks

Phoenix Contact PTFIX 6/6X2,5-NS35 sadales bloks ir profesionāls komponents, kas izstrādāts efektīvai strāvas sadalei un sakārtotai elektroinstalācijai. Šis kompaktais bloks ir paredzēts izmantošanai rūpnieciskajos vadības skapjos un sadales skapjos, nodrošinot uzticamu savienojamību un vienkāršojot sarežģītas elektriskās shēmas. Tā izturīgā konstrukcija garantē ilgstošu darbību prasīgos apstākļos.

Priekšrocības

Šis sadales bloks piedāvā ievērojamu efektivitātes pieaugumu, novēršot nepieciešamību pēc manuālas pārvienošanas, kas var samazināt uzstādīšanas laiku līdz pat 80 procentiem. Push-in tiešā savienojuma tehnoloģija ļauj ievietot vadus bez instrumentiem, vēl vairāk paātrinot montāžas procesu. Tā daudzpusīgais dizains atbalsta dažādas montāžas iespējas, tostarp uz DIN sliedes, tiešo montāžu vai līmēšanu, nodrošinot elastību dažādiem skapju izkārtojumiem. Turklāt kompaktais izmērs ļauj ietaupīt līdz 50 procentiem vietas uz DIN sliedes, izmantojot šķērsvirziena montāžu, savukārt dažādas krāsu variācijas nodrošina skaidru vadu identifikāciju.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Strāvas sadalei elektriskajos paneļos
• Sarežģītām shēmām, kur nepieciešami sakārtoti savienojumi
• Lietojumiem, kur vietas taupīšana un ātra uzstādīšana ir kritiska

Šis sadales bloks var nebūt piemērots augstas jaudas lietojumiem, kas pārsniedz 24 A nominālo strāvu, vai sistēmām ar spriegumu virs 690 V. Tas nav paredzēts izmantošanai ķēdēs, kur vadu šķērsgriezums pārsniedz 4 mm² robežu.

Galvenās tehniskās specifikācijas

• Nominālais spriegums: 690 V
• Nominālā strāva: 24 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 7
• Vada šķērsgriezums: 0.14 mm² – 4 mm² (AWG 26 – 12)
• Montāžas veids: NS 35/7,5 vai NS 35/15 DIN sliede
• Izmēri: platums 28.6 mm, dziļums 58.1 mm
• Krāsa: brūna

Kā lietot

Lai uzstādītu bloku, piestipriniet to tieši uz standarta NS 35 DIN sliedes. Vadus var pievienot, vienkārši ievietojot tos Push-in spailēs bez speciālu instrumentu nepieciešamības. Ja nepieciešama papildu jauda, blokus var savienot savā starpā, izmantojot integrēto vadu kanālu un saderīgus spraudņu tiltiņus. Pirms ievietošanas pārliecinieties, ka vadi ir atlobīti atbilstošā garumā, lai garantētu drošu un uzticamu elektrisko kontaktu.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai kopējā strāvas slodze nepārsniedz 24 A
• Pārliecinieties, ka vada šķērsgriezums ir diapazonā no 0.14 mm² līdz 4 mm²
• Pārbaudiet pieejamo vietu vadības skapī montāžai uz DIN sliedes
• Noskaidrojiet, vai jūsu shēmai ir nepieciešami papildu spraudņu tiltiņi

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektroinstalācijas darbu veikšanas. Izmantojiet tikai saderīgus piederumus un tiltiņus, lai saglabātu savienojumu sistēmas integritāti un ievērotu vietējos elektrodrošības standartus.
