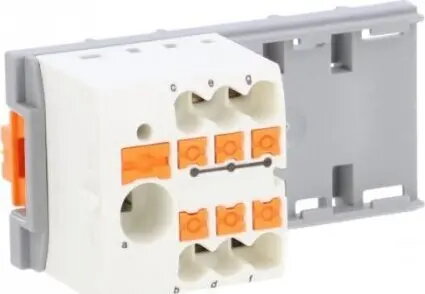

Phoenix Contact PTFIX 6/6X2,5-NS35 WH sadales bloks

Phoenix Contact PTFIX 6/6X2,5-NS35 WH ir profesionāls elektrības sadales bloks, kas izstrādāts efektīvai vadu pārvaldībai un uzticamai strāvas sadalei vadības skapjos. Šis kompaktais spaiļu bloks ir paredzēts vienmērīgai integrācijai rūpnieciskās un automatizācijas sistēmās, nodrošinot stabilu un organizētu risinājumu signālu maršrutēšanai un elektriskajiem savienojumiem.

Priekšrocības

Šis sadales bloks piedāvā ievērojamus efektivitātes ieguvumus, izmantojot gatavus montāžas komponentus, kas novērš nepieciešamību pēc manuālas pārvienošanas, tādējādi ietaupot līdz pat 80 procentiem laika. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj veikt vadītāju uzstādīšanu bez instrumentiem, kas vēl vairāk paātrina elektroinstalācijas procesu. Tā konstrukcija atbalsta elastīgas uzstādīšanas iespējas, tostarp montāžu uz DIN sliedes, tiešo montāžu vai līmēšanu, savukārt šķērsvirziena montāžas iespēja palīdz ietaupīt līdz pat 50 procentiem vietas uz DIN sliedes. Baltā krāsa nodrošina skaidru un sistemātisku vadu identifikāciju sarežģītos vadības paneļos.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Automatizācijas un procesu vadības sistēmām
• Strāvas sadalei un signālu maršrutēšanai
• Lietojumiem, kam nepieciešama augsta spaiļu blīvuma montāža

Šis izstrādājums var nebūt piemērots lietojumiem, kuros ir ārkārtīgi lielas jaudas slodzes, kas pārsniedz 24 A nominālo strāvu, vai vidēm, kurās tiek pārsniegts 690 V sprieguma ierobežojums. Tas arī nav paredzēts lietošanai vidēs ar spēcīgu mehānisko vibrāciju vai korozīviem apstākļiem, kas pārsniedz standarta specifikācijas spaiļu blokiem.

Galvenās specifikācijas

• Nominālais spriegums: 690 V
• Nominālā strāva: 24 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 7
• Šķērsgriezums: 0.14 mm² līdz 4 mm² (AWG 26 - 12)
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes
• Izmēri: 28.6 mm platums, 58.1 mm dziļums

Lai izmantotu sadales bloku, droši uzstādiet to uz saderīgas NS 35 DIN sliedes. Ievietojiet atbrīvotos vadītājus tieši Push-in savienojuma punktos bez nepieciešamības pēc specializētiem instrumentiem. Ja ir nepieciešama papildu sadales jauda, blokus var savstarpēji savienot, izmantojot spraudņu tiltiņus, kas ievietoti paredzētajā vadītāja kanālā. Pārliecinieties, ka visi savienojumi ir pilnībā ievietoti, lai saglabātu elektrisko integritāti.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai kopējā strāvas slodze nepārsniedz 24 A
• Pārliecinieties, vai vadu mērītājs ir diapazonā no 0.14 mm² līdz 4 mm²
• Pārbaudiet pieejamo vietu uz DIN sliedes 28.6 mm platai vienībai
• Apstipriniet saderību ar esošajām NS 35 sliežu sistēmām

Lietošanas ieteikumi: Lai nodrošinātu optimālu veiktspēju, pirms ievietošanas pārliecinieties, ka vadītāji ir atbrīvoti no izolācijas atbilstošā garumā. Izmantojiet tikai saderīgus spraudņu tiltiņus vairāku bloku savienošanai, lai ievērotu drošības un elektriskos standartus.
