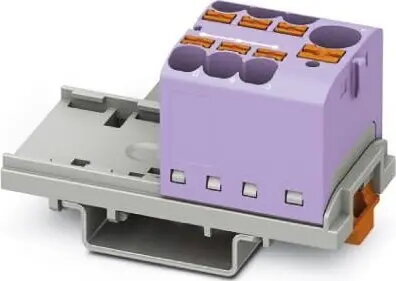

Phoenix Contact PTFIX 6/6X2,5-NS35 VT sadales bloks

Phoenix Contact PTFIX 6/6X2,5-NS35 VT ir profesionāls sadales bloks, kas izstrādāts efektīvai strāvas sadalei vadības skapjos. Šis kompaktais spaiļu bloks izmanto uzticamu Push-in savienojuma sistēmu, kas nodrošina ātru un drošu vadu pievienošanu bez speciālu instrumentu izmantošanas. Tas ir paredzēts montāžai uz standarta NS 35 DIN sliedēm, nodrošinot daudzpusīgu risinājumu rūpnieciskās automatizācijas un elektroinstalācijas projektiem.

Priekšrocības

Šis sadales bloks piedāvā ievērojamu laika ietaupījumu līdz pat 80% uzstādīšanas laikā, jo tas tiek piegādāts kā gatavs montāžai bloks, novēršot nepieciešamību pēc manuālas pārvienošanas. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj ievietot vadus bez instrumentiem, kas palielina produktivitāti un nodrošina nemainīgu kontakta kvalitāti. Turklāt bloks atbalsta elastīgas uzstādīšanas metodes, tostarp montāžu uz DIN sliedes, tiešo montāžu vai līmēšanu, un nodrošina līdz pat 50% vietas ietaupījumu uz DIN sliedes, pateicoties efektīvajam šķērsvirziena montāžas dizainam. Violetā krāsa palīdz uzturēt skaidru un organizētu vadu izkārtojumu blīvās skapju vidēs.

Piemērots

• Rūpnieciskās automatizācijas vadības paneļiem
• Elektroenerģijas sadales sistēmām
• Modulāro iekārtu būvniecībai
• Vadības skapju elektroinstalācijai

Šis produkts var nebūt piemērots lietojumiem, kuros nepieciešama lielāka strāvas sadale par 24 A, vai gadījumiem, kad vadītāja šķērsgriezums pārsniedz 4 mm². Tas arī nav paredzēts lietošanai vidēs ar augstu vibrāciju bez atbilstoša stiepes atvieglojuma vai āra apstākļos bez piemērota aizsargkorpusa.

Galvenās specifikācijas

• Nominālais spriegums: 690 V
• Nominālā strāva: 24 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 7
• Šķērsgriezuma diapazons: 0,14 mm² līdz 4 mm² (AWG 26 - 12)
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes
• Izmēri: 28,6 mm platums, 58,1 mm dziļums
• Krāsa: violeta

Lai izmantotu sadales bloku, uzspiediet to uz standarta NS 35 DIN sliedes, līdz tas nofiksējas. Noņemiet izolāciju no vadiem atbilstoši norādītajām šķērsgriezuma prasībām un ievietojiet tos tieši Push-in spailēs. Iekšējais atsperes mehānisms automātiski nostiprina vadu, nodrošinot uzticamu elektrisko savienojumu. Ja nepieciešama papildu jauda, blokus var savienot savā starpā, izmantojot saderīgus spraudņu tiltiņus caur integrēto vadu kanālu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kopējā strāvas slodze nepārsniedz 24 A
• Pārbaudiet, vai vadu šķērsgriezums atbilst 0,14 mm² līdz 4 mm² diapazonam
• Pārbaudiet pieejamo vietu vadības skapī 28,6 mm platai ierīcei
• Apstipriniet saderību ar NS 35 DIN sliedes standartiem

Lietošanas ieteikumi: Lai nodrošinātu optimālu veiktspēju un drošību, pirms ievietošanas pārliecinieties, ka visi vadi ir atbrīvoti no izolācijas pareizajā garumā. Izmantojiet tikai saderīgus spraudņu tiltiņus bloku savienošanai, lai saglabātu elektriskās sistēmas integritāti.
