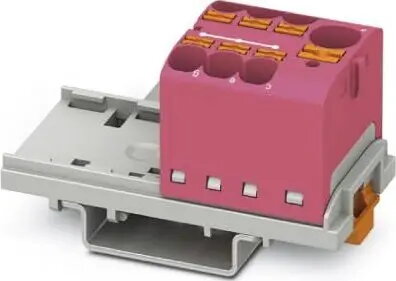

Phoenix Contact PTFIX 6/6X2,5-NS35 sadales bloks

Phoenix Contact PTFIX 6/6X2,5-NS35 sadales bloks ir profesionāls komponents, kas paredzēts efektīvai jaudas un signālu sadalei rūpnieciskajos vadības skapjos. Šis kompaktais bloks atvieglo sarežģītus elektroinstalācijas uzdevumus, nodrošinot centralizētu savienojumu punktu, organizētu kabeļu pārvaldību un augstu uzticamību. Tas ir izstrādāts ērtai uzstādīšanai uz standarta NS 35 DIN sliedēm, piedāvājot drošu un vietu taupošu risinājumu modernām elektrosistēmām.

Priekšrocības

Šis sadales bloks nodrošina ievērojamu efektivitātes pieaugumu, izmantojot gatavas montāžas konfigurācijas, kas novērš nepieciešamību pēc manuālas pārvienošanas, tādējādi ietaupot līdz pat 80 procentiem laika. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj uzstādīt vadus bez instrumentiem, kas ievērojami paātrina montāžas procesu. Tā dizains atbalsta elastīgas montāžas iespējas, tostarp uz DIN sliedes, tiešo vai līmēto montāžu, savukārt šķērsvirziena montāžas iespēja var samazināt nepieciešamo vietu uz DIN sliedes līdz pat 50 procentiem. Turklāt dažādu krāsu variantu pieejamība nodrošina skaidru un intuitīvu vadu identifikāciju.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Jaudas sadalei automatizācijas sistēmās
• Signālu sadalei sensoriem un izpildmehānismiem
• Elektrosadales paneļiem ar ierobežotu vietu

Šis komponents var nebūt piemērots lietojumiem, kuros nepieciešami vadu šķērsgriezumi, kas pārsniedz 4 mm², vai vidēm, kur nominālais spriegums pārsniedz 690 V. Tas arī nav paredzēts lietošanai vidēs ar spēcīgu vibrāciju bez papildu nostiprināšanas, kā arī nav piemērots izmantošanai ārpus telpām bez atbilstoša aizsargkorpusa.

Galvenās specifikācijas

• Nominālais spriegums: 690 V
• Nominālā strāva: 24 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 7
• Šķērsgriezuma diapazons: 0,14 mm² līdz 4 mm² (AWG 26 - 12)
• Platums: 28,6 mm
• Dziļums: 58,1 mm
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliede

Lai izmantotu sadales bloku, uzspiediet to uz standarta NS 35 DIN sliedes. Ievietojiet atbrīvotos vadus tieši Push-in savienojuma punktos, līdz tie ir droši nostiprināti. Ja nepieciešama papildu sadales jauda, blokus var savienot savā starpā, izmantojot saderīgus spraudņu tiltiņus, kas ievietojami vadu šahtā. Pārliecinieties, ka visi savienojumi ir pilnībā ievietoti, lai saglabātu elektriskās ķēdes integritāti.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai vadu šķērsgriezums atbilst 0,14 mm² līdz 4 mm² diapazonam.
• Pārliecinieties, ka DIN sliedes tips atbilst NS 35 standartam.
• Pārbaudiet, vai ķēdes strāvas un sprieguma prasības nepārsniedz norādītās robežas.
• Apsveriet krāsu kodēšanas prasības jūsu konkrētajai elektroinstalācijas shēmai.

Lai nodrošinātu optimālu veiktspēju un drošību, vienmēr pārliecinieties, ka vadi ir atbrīvoti no izolācijas pareizā garumā pirms ievietošanas, un pārbaudiet, vai kopējā strāvas slodze nepārsniedz nominālo 24 A jaudu.
