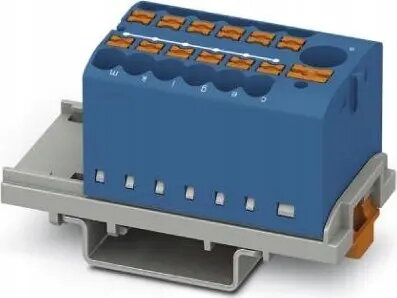

Phoenix Contact PTFIX 6/12X2,5-NS35 sadales bloks

Phoenix Contact PTFIX 6/12X2,5-NS35 sadales bloks ir profesionāls elektriskais komponents, kas paredzēts efektīvai strāvas sadalei vadības skapjos. Šis kompaktais spaiļu bloks nodrošina uzticamu savienojamību un sakārtotu elektroinstalāciju, padarot to par būtisku risinājumu rūpnieciskajām elektroinstalācijām, kur nepieciešami augsta blīvuma savienojuma punkti. Tas ir piemērots montāžai uz DIN sliedes, nodrošinot stabilu un drošu risinājumu prasīgās vidēs.

Priekšrocības

Šis sadales bloks piedāvā ievērojamu laika ietaupījumu līdz pat 80% uzstādīšanas laikā, jo bloki ir gatavi montāžai bez nepieciešamības pēc manuālas pārvienošanas. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj ievietot vadus bez instrumentiem, kas ievērojami paātrina elektroinstalācijas procesu. Turklāt bloks atbalsta skaidru un sistemātisku vadu izvietojumu, pateicoties tā krāsu kodētajam dizainam. Tā kompaktā arhitektūra ļauj ietaupīt līdz pat 50% vietas uz DIN sliedes, ja to uzstāda šķērsām, nodrošinot maksimālu elastību ierobežotas vietas apstākļos.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Strāvas sadalei automatizācijas sistēmās
• Augsta blīvuma elektriskajām instalācijām
• Modulārām vadības paneļu konfigurācijām

Šis sadales bloks var nebūt piemērots lietošanai vidēs ar spēcīgu vibrāciju, kur nepieciešami īpaši fiksācijas mehānismi, kas pārsniedz standarta spaiļu specifikācijas. Tas arī nav paredzēts ķēdēm, kuru spriegums pārsniedz 690 V vai nominālā strāva pārsniedz 24 A.

Galvenās specifikācijas

• Nominālais spriegums: 690 V
• Nominālā strāva: 24 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 13
• Šķērsgriezums: 0,14 mm² līdz 4 mm² (AWG 26 - 12)
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliede
• Platums: 28,6 mm
• Dziļums: 58,1 mm
• Krāsa: zila

Kā lietot

Lai izmantotu PTFIX 6/12X2,5-NS35, uzspiediet bloku tieši uz standarta NS 35 DIN sliedes. Ievietojiet vadus Push-in savienojuma punktos bez nepieciešamības pēc specializētiem instrumentiem. Ja nepieciešama papildu jauda, blokus var savienot savā starpā, izmantojot integrēto vadu kanālu un saderīgus spraudņu tiltiņus. Pārliecinieties, ka vada šķērsgriezums ir norādītajā diapazonā no 0,14 mm² līdz 4 mm², lai uzturētu drošu un uzticamu elektrisko savienojumu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai 24 A strāvas nomināls atbilst jūsu ķēdes prasībām.
• Pārbaudiet, vai DIN sliedes tips (NS 35/7,5 vai NS 35/15) ir saderīgs ar jūsu skapja izkārtojumu.
• Pārliecinieties, vai savienojuma punktu skaits (13) ir pietiekams jūsu vajadzībām.
• Pārbaudiet, vai vadības skapī ir pietiekami daudz vietas 28,6 mm platam blokam.

Lietošanas ieteikumi: Lai nodrošinātu optimālu veiktspēju un drošību, vienmēr pārliecinieties, ka vadi ir nogriezti pareizajā garumā pirms ievietošanas. Izmantojiet tikai saderīgus spraudņu tiltiņus bloku savienošanai, lai saglabātu elektriskās sistēmas integritāti.
