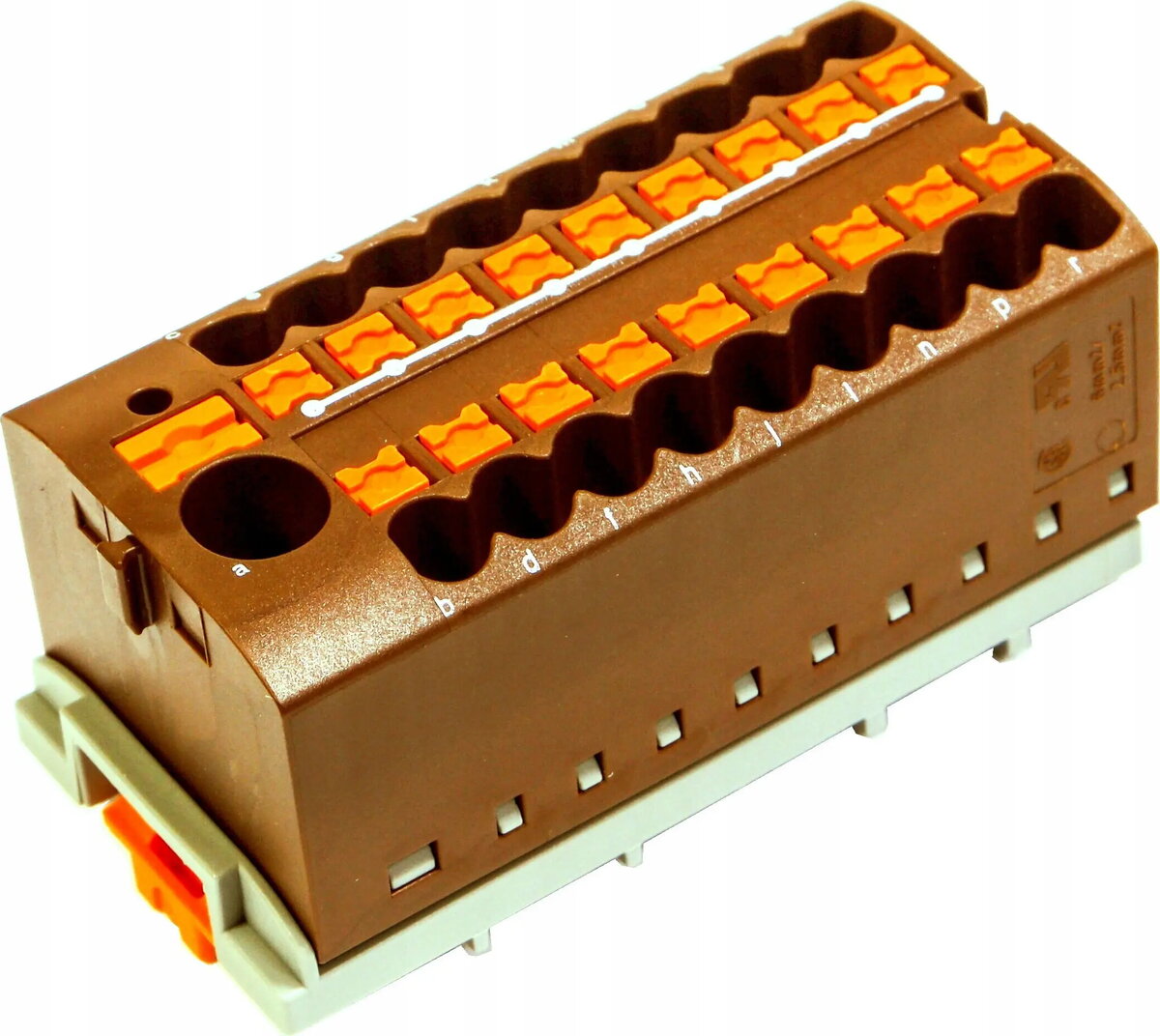

Phoenix Contact PTFIX 6/18X2,5-NS35 BN sadales bloks

Phoenix Contact PTFIX 6/18X2,5-NS35 BN ir profesionāls sadales bloks, kas paredzēts efektīvai vadu pārvaldībai vadības skapjos. Šis kompaktais spaiļu bloks nodrošina uzticamu strāvas sadali un signālu maršrutēšanu, piedāvājot izturīgu konstrukciju, kas piemērota prasīgām rūpnieciskās automatizācijas sistēmām. Tā integrētā montāžas sistēma ļauj droši uzstādīt bloku uz standarta DIN sliedēm, nodrošinot vietu taupošu risinājumu sarežģītiem vadu izkārtojumiem.

Priekšrocības

Šis sadales bloks ievērojami samazina uzstādīšanas laiku līdz pat 80%, pateicoties gatavai montāžas konstrukcijai, kas novērš nepieciešamību pēc manuālas pārvienošanas. Integrētā Push-in tiešā savienojuma tehnoloģija nodrošina ātru un drošu vadu pievienošanu bez instrumentiem. Kompaktais dizains ļauj ietaupīt līdz pat 50% vietas uz DIN sliedes, ja bloks tiek montēts šķērsām, savukārt brūnā krāsa palīdz skaidri identificēt ķēdes un organizēt vadu izkārtojumu.

Piemērots

• Rūpnieciskajai automatizācijai un vadības skapju elektroinstalācijai
• Elektroenerģijas sadales sistēmām
• Lietojumiem, kur nepieciešami augsta blīvuma savienojuma punkti
• Projektiem, kur ātra uzstādīšana un vietas optimizācija ir kritiski svarīga

Šis bloks var nebūt piemērots lietojumiem, kuros nepieciešami vadi ar šķērsgriezumu, kas lielāks par 4 mm², vai vidēm, kur nominālais spriegums pārsniedz 690 V. Tas arī nav paredzēts lietošanai augstas vibrācijas apstākļos bez iepriekšējas montāžas virsmas un DIN sliedes stabilitātes novērtēšanas.

Galvenās specifikācijas

• Nominālais spriegums: 690 V
• Nominālā strāva: 24 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 19
• Šķērsgriezuma diapazons: 0.14 mm² – 4 mm² (AWG 26 – 12)
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliede
• Izmēri: platums 28.6 mm, dziļums 58.1 mm
• Krāsa: brūna

Kā lietot

Lai izmantotu sadales bloku, uzspiediet to uz saderīgas NS 35 DIN sliedes. Ievietojiet atbrīvotos vadus tieši Push-in savienojuma punktos bez instrumentu palīdzības. Ja nepieciešama papildu jauda, blokus var savienot savā starpā, izmantojot spraudņu tiltiņus, kas ievietojami vadu šahtā. Pārliecinieties, ka kopējā strāva nepārsniedz nominālos 24 A un ka visi vadi ir droši nostiprināti spailēs.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka vadu šķērsgriezums atbilst diapazonam no 0.14 mm² līdz 4 mm²
• Pārbaudiet saderību ar NS 35 standarta DIN sliedi
• Apstipriniet, ka ķēdes kopējā strāvas slodze ir saderīga ar 24 A nominālu
• Pārbaudiet, vai brūnā krāsa atbilst jūsu specifiskajām ķēdes identifikācijas prasībām

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un drošību, vienmēr pārliecinieties, ka vadi ir atbrīvoti no izolācijas atbilstošā garumā pirms ievietošanas. Savienojot vairākus blokus, izmantojiet tikai saderīgus spraudņu piederumus, lai saglabātu elektriskā savienojuma integritāti.
