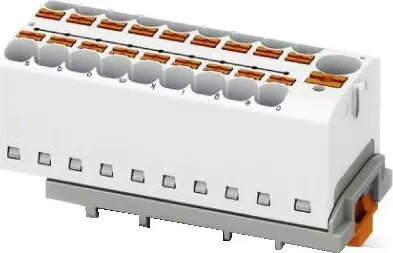

Phoenix Contact PTFIX 6/18X2,5-NS35 WH sadales bloks

Phoenix Contact PTFIX 6/18X2,5-NS35 WH ir profesionāls elektrības sadales bloks, kas izstrādāts efektīvai strāvas sadalei vadības skapjos. Šis kompaktais komponents nodrošina organizētus un uzticamus elektriskos savienojumus, padarot to par būtisku elementu rūpnieciskās automatizācijas un sarežģītos elektroinstalācijas projektos. Tas ir paredzēts ērtai integrācijai un drošai montāžai uz standarta NS35 DIN sliedēm, nodrošinot stabilu un profesionālu vadu sistēmu.

Priekšrocības

Šis sadales bloks piedāvā ievērojamas darbības priekšrocības, samazinot uzstādīšanas laiku līdz pat 80%, pateicoties gatavai konstrukcijai, kas novērš nepieciešamību pēc manuālas pārvienošanas. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj ievietot vadus bez instrumentu izmantošanas, kas paātrina montāžas procesu, vienlaikus saglabājot augstu kontakta uzticamību. Tā vietu taupošā arhitektūra ļauj ietaupīt līdz pat 50% vietas uz DIN sliedes, veicot šķērsvirziena montāžu, un baltā krāsa palīdz uzturēt skaidru un identificējamu vadu shēmu blīvos vadības paneļos.

Piemērots

• Rūpnieciskās automatizācijas vadības skapjiem
• Elektroenerģijas sadales sistēmām
• Projektiem, kuros nepieciešams augsts vadu blīvums
• Lietojumiem, kur kritiski svarīgs ir ātrs uzstādīšanas laiks

Šis sadales bloks var nebūt piemērots lietojumiem, kas saistīti ar ļoti augstu strāvas slodzi, kas pārsniedz 24 A nominālo vērtību, vai vidēm, kurās nepieciešami īpaši drošības sertifikāti, kas nav iekļauti standarta rūpnieciskajās specifikācijās. Tas arī nav paredzēts izmantošanai ar vadītājiem, kuru šķērsgriezums ir ārpus norādītā diapazona no 0,14 mm² līdz 4 mm².

Galvenās specifikācijas

• Nominālais spriegums: 690 V
• Nominālā strāva: 24 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 19
• Šķērsgriezuma diapazons: 0,14 mm² - 4 mm² (AWG 26 - 12)
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes
• Izmēri: platums 28,6 mm, dziļums 58,1 mm
• Krāsa: balta

Kā lietot

Lai izmantotu Phoenix Contact PTFIX bloku, uzspiediet to tieši uz standarta NS35 DIN sliedes. Ievietojiet atbrīvotos vadus tieši Push-in savienojuma punktos bez nepieciešamības pēc specializētiem instrumentiem. Ja nepieciešama papildu jauda, blokus var savienot savā starpā, izmantojot integrēto vadu kanālu un saderīgus spraudņu tiltiņus. Pārliecinieties, ka kopējā strāvas slodze darbības laikā nepārsniedz nominālās specifikācijas.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 24 A strāvas nomināls atbilst jūsu ķēdes prasībām
• Pārbaudiet, vai vadu izmēri atbilst 0,14 mm² līdz 4 mm² diapazonam
• Apstipriniet, ka jūsu skapja izkārtojums atbalsta NS35 DIN sliedes montāžu
• Pārbaudiet, vai baltā krāsu kodēšana atbilst jūsu esošajiem vadu identifikācijas standartiem

Lietošanas ieteikumi: Vienmēr pārliecinieties, ka vadi pirms ievietošanas ir atbrīvoti no izolācijas pareizajā garumā, lai garantētu drošu un uzticamu savienojumu. Ilgtermiņa apkopei periodiski pārbaudiet savienojumus, lai pārliecinātos, ka tajos nav netīrumu un ka montāža uz DIN sliedes paliek droša.
