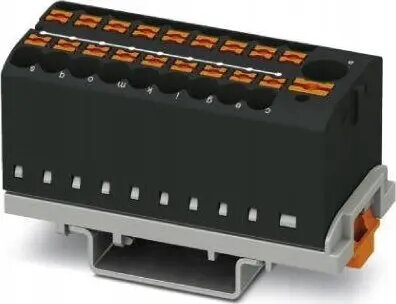

Phoenix Contact PTFIX 6/18X2,5-NS35 sadales bloks

Phoenix Contact PTFIX 6/18X2,5-NS35 sadales bloks ir profesionāls komponents, kas izstrādāts efektīvai strāvas sadalei rūpnieciskajos vadības skapjos. Šis kompaktais spaiļu bloks nodrošina sakārtotus un drošus vadu savienojumus, ievērojami atvieglojot uzstādīšanas procesu sarežģītās elektriskajās sistēmās. Tas ir izstrādāts augstai uzticamībai un piedāvā izturīgu, vietu taupošu risinājumu vairāku savienojumu pārvaldībai vienā integrētā blokā.

Priekšrocības

Šis sadales bloks piedāvā ievērojamu laika ietaupījumu līdz pat 80% uzstādīšanas laikā, jo tas tiek piegādāts kā gatavs uzstādīšanai bloks, novēršot nepieciešamību pēc manuālas pārvienošanas. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj ievietot vadus bez instrumentiem, kas paātrina elektroinstalācijas darbus, vienlaikus saglabājot drošu elektrisko kontaktu. Tā daudzpusīgais dizains atbalsta dažādas montāžas metodes, tostarp uz DIN sliedes, tiešo montāžu vai montāžu ar līmi, nodrošinot elastību dažādiem skapju izkārtojumiem. Turklāt šķērsvirziena montāžas iespēja ļauj ietaupīt līdz pat 50% vietas uz DIN sliedes, padarot to par ideālu izvēli kompaktiem vadības paneļiem.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Strāvas sadalei automatizācijas sistēmās
• Sakārtotai spaiļu pārvaldībai elektriskajos paneļos
• Lietojumiem, kam nepieciešams liels savienojumu punktu blīvums

Šis sadales bloks var nebūt piemērots lietošanai vidē ar spēcīgu vibrāciju, kur nepieciešami specifiski fiksācijas mehānismi, kas pārsniedz standarta Push-in tehnoloģiju. Tas arī nav paredzēts izmantošanai augstsprieguma ķēdēs, kas pārsniedz 24 A nominālo strāvu vai 690 V sprieguma rādītājus.

Galvenās specifikācijas

• Nominālais spriegums: 690 V
• Nominālā strāva: 24 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 19
• Šķērsgriezuma diapazons: 0,14 mm² līdz 4 mm²
• AWG diapazons: 26 līdz 12
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliede
• Izmēri: 28,6 mm platums, 58,1 mm dziļums

Kā lietot

Lai izmantotu PTFIX sadales bloku, uzspiediet ierīci uz standarta NS 35 DIN sliedes. Ievietojiet atbrīvotos vadus tieši Push-in savienojuma punktos bez instrumentu nepieciešamības. Ja nepieciešama papildu jauda, blokus var savienot vienu ar otru, izmantojot integrēto vadu kanālu un saderīgus spraudņu tiltiņus. Pārliecinieties, ka vada šķērsgriezums atbilst norādītajam diapazonam no 0,14 mm² līdz 4 mm², lai nodrošinātu drošu un uzticamu savienojumu.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet, vai 24 A strāvas nomināls atbilst jūsu ķēdes prasībām.
• Pārliecinieties, ka jūsu skapī esošais DIN sliedes tips ir saderīgs ar NS 35 standartiem.
• Pārbaudiet, vai 19 savienojuma punkti ir pietiekami jūsu vadu blīvuma vajadzībām.
• Apstipriniet, ka izmantotie vadu izmēri atbilst 26-12 AWG diapazonam.

Lietošanas ieteikumi: Lai nodrošinātu optimālu veiktspēju, pirms ievietošanas pārliecinieties, ka visi vadi ir nogriezti pareizajā garumā. Savienojot vairākus blokus, vienmēr izmantojiet ražotāja ieteiktos spraudņu tiltiņus, lai saglabātu elektrisko integritāti un drošības standartus.
