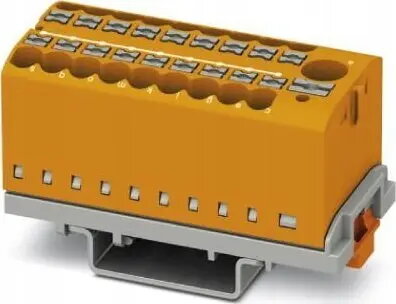

Phoenix Contact PTFIX 6/18X2,5-NS35 OG sadales bloks

Phoenix Contact PTFIX 6/18X2,5-NS35 OG ir profesionāls elektrības sadales bloks, kas izstrādāts efektīvai strāvas sadalei vadības skapjos. Šis kompaktais spaiļu bloks nodrošina uzticamu savienojumu un organizētu vadu izvietojumu. Tas ir piemērots rūpnieciskās automatizācijas un elektroinstalācijas projektiem, kuros nepieciešami droši un vietu taupoši spaiļu risinājumi montāžai uz DIN sliedes.

Priekšrocības

Šis sadales bloks ievērojami samazina uzstādīšanas laiku līdz pat 80%, jo tas tiek piegādāts kā gatavs montāžai bloks, novēršot nepieciešamību pēc manuālas pārvienošanas. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj ievietot vadus bez instrumentiem, kas paātrina vadu montāžas procesu, vienlaikus nodrošinot drošu kontaktu. Tā konstrukcija atbalsta elastīgas uzstādīšanas iespējas, tostarp montāžu uz DIN sliedes, tiešo montāžu vai montāžu ar līmi, nodrošinot daudzpusību dažādiem skapju izkārtojumiem. Turklāt bloks palīdz ietaupīt līdz pat 50% vietas uz DIN sliedes, pateicoties efektīvai šķērsvirziena montāžai, un oranžā krāsa palīdz skaidri identificēt komponentus sarežģītās vadu sistēmās.

Piemērots

• Rūpnieciskās automatizācijas vadības skapjiem
• Elektroenerģijas sadales sistēmām
• Projektiem, kuros nepieciešams augsts vadu blīvums
• Lietojumiem, kur kritiski svarīga ir vietas taupīšana uz DIN sliedes

Šis sadales bloks var nebūt piemērots lietojumiem, kuros nepieciešami vadi ar šķērsgriezumu, kas lielāks par 4 mm², vai sistēmām, kas darbojas ar spriegumu virs 690 V. Tas arī nav paredzēts videi, kurā nevar izpildīt specifiskās NS 35 sliežu montāžas prasības.

Galvenās specifikācijas

• Nominālais spriegums: 690 V
• Nominālā strāva: 24 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 19
• Šķērsgriezuma diapazons: 0.14 mm² – 4 mm² (AWG 26-12)
• Platums: 28.6 mm
• Dziļums: 58.1 mm
• Montāžas veids: NS 35/7,5 un NS 35/15
• Krāsa: Oranža

Kā lietot

Lai izmantotu bloku, uzstādiet to uz saderīgas NS 35 DIN sliedes. Ievietojiet atbrīvotos vadus tieši Push-in savienojuma punktos bez instrumentu nepieciešamības. Ja nepieciešama papildu jauda, blokus var savienot savā starpā, izmantojot integrēto vadu kanālu un saderīgus spraudņu tiltiņus. Pārliecinieties, ka vada šķērsgriezums atbilst norādītajam diapazonam no 0.14 mm² līdz 4 mm², lai nodrošinātu drošu un standartiem atbilstošu savienojumu.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai jūsu DIN sliede ir saderīga ar NS 35 standartiem.
• Pārliecinieties, ka kopējā strāvas slodze nepārsniedz 24 A nominālu.
• Pārbaudiet, vai vadu izmēri atbilst 0.14 mm² līdz 4 mm² diapazonam.
• Apstipriniet, ka oranžā krāsa atbilst jūsu instalācijas krāsu kodēšanas prasībām.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāva ir atslēgta, pirms veicat jebkādus vadu montāžas darbus. Izmantojiet atbilstošus vadu noņēmējus, lai sagatavotu vadus saskaņā ar spaiļu bloka specifikācijām, tādējādi nodrošinot optimālu kontakta kvalitāti un drošību.
