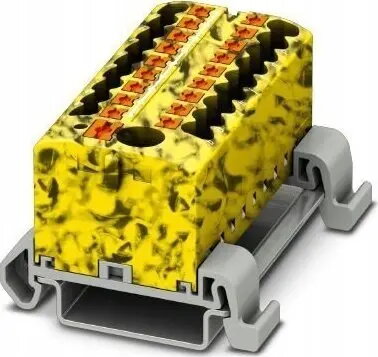

Phoenix Contact PTFIX 6/18X2,5-NS35A-FE sadales bloks 3273262

Phoenix Contact PTFIX 6/18X2,5-NS35A-FE ir profesionāls sadales bloks, kas izstrādāts efektīvām elektroinstalācijām. Šī kompaktā sastāvdaļa ir paredzēta jaudas sadales organizēšanai vadības skapjos un rūpnieciskajās sistēmās, nodrošinot uzticamu un sakārtotu risinājumu sarežģītām elektroinstalācijas prasībām. Integrējot modernu savienojumu tehnoloģiju, tas nodrošina drošu un stabilu elektrisko kontaktu, kas ir būtiski optimālas veiktspējas uzturēšanai prasīgās rūpnieciskās vidēs.

Priekšrocības

Šis sadales bloks sniedz būtiskas darbības priekšrocības, samazinot uzstādīšanas laiku līdz pat 80%, pateicoties tā gatavajai konstrukcijai, kas novērš nepieciešamību pēc manuālas pārvienošanas. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj ievietot vadus bez instrumentu izmantošanas, kas ievērojami paātrina elektroinstalācijas procesu. Turklāt bloks atbalsta elastīgas uzstādīšanas metodes, tostarp montāžu uz DIN sliedes, tiešo montāžu vai līmēšanu, nodrošinot daudzpusību dažādiem skapju izkārtojumiem. Tā kompaktais dizains ļauj ietaupīt līdz pat 50% vietas uz DIN sliedes, kad tas tiek uzstādīts šķērsām, padarot to par ideālu izvēli ierobežotas vietas apstākļos.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Jaudas sadalei automatizācijas sistēmās
• Modulārām elektroinstalācijām
• Lietojumiem, kam nepieciešams liels savienojumu blīvums

Kad tas var nebūt piemērots

Šis sadales bloks ir paredzēts standarta rūpnieciskajiem elektriskajiem lietojumiem un var nebūt piemērots vidēm ar pārmērīgu vibrāciju vai augstu temperatūru, kas pārsniedz norādītos tehniskos rādītājus. Tas nav paredzēts lietošanai ar vadītājiem, kuru šķērsgriezums ir ārpus norādītā diapazona no 0,14 mm² līdz 4 mm².

Galvenās specifikācijas

• Nominālais spriegums: 690 V
• Nominālā strāva: 24 A
• Savienojumu skaits: 19
• Savienojuma metode: Push-in savienojums
• Šķērsgriezums: 0,14 mm² - 4 mm² (AWG 26 - 12)
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliede
• Platums: 56,5 mm
• Dziļums: 45,7 mm

Kā lietot

Lai uzstādītu bloku, piestipriniet to pie saderīgas NS 35 DIN sliedes. Kad tas ir nostiprināts, ievietojiet atbrīvotos vadus tieši Push-in savienojuma punktos bez nepieciešamības pēc specializētiem instrumentiem. Ja ir nepieciešama papildu sadales jauda, blokus var savienot savā starpā, izmantojot saderīgus spraudņu tiltiņus. Pārliecinieties, ka visi savienojumi ir pilnībā ievietoti, lai saglabātu elektrisko integritāti.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kopējā strāvas slodze nepārsniedz 24 A nominālu.
• Pārliecinieties, ka vadītāja šķērsgriezums ir diapazonā no 0,14 mm² līdz 4 mm².
• Pārbaudiet pieejamo vietu vadības skapī 56,5 mm platumam.
• Pārbaudiet, vai jūsu konkrētajai ķēdes konfigurācijai ir nepieciešami papildu spraudņu tiltiņi.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atvienota pirms jebkādu elektroinstalācijas darbu veikšanas. Izmantojiet atbilstošus vadu atbrīvošanas instrumentus, lai sagatavotu vadītājus saskaņā ar ražotāja specifikācijām, nodrošinot drošu Push-in savienojumu.
