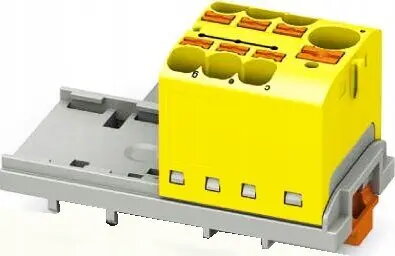

Phoenix Contact PTFIX 10/6X4-NS35 sadales bloks

Phoenix Contact PTFIX 10/6X4-NS35 sadales bloks ir profesionāls elektriskais komponents, kas izstrādāts efektīvai vadu pārvaldībai vadības skapjos. Šis kompaktais spaiļu bloks nodrošina uzticamu strāvas un signālu sadali, garantējot sakārtotus un drošus elektriskos savienojumus. Tas ir ideāli piemērots rūpnieciskās automatizācijas un sarežģītām elektriskajām sistēmām, kur vietas taupīšana un augstas veiktspējas savienojamība ir kritiski svarīgas prasības.

Priekšrocības

Šis sadales bloks piedāvā būtiskas darbības priekšrocības, novēršot nepieciešamību pēc manuālas pārvienošanas, kas var samazināt uzstādīšanas laiku līdz pat 80 procentiem. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj ievietot vadus bez instrumentiem, vēl vairāk paātrinot elektroinstalācijas procesu. Tā kompaktā konstrukcija nodrošina vietas ietaupījumu līdz pat 50 procentiem uz DIN sliedēm, pateicoties šķērsvirziena montāžai, savukārt dažādu krāsu variantu pieejamība nodrošina skaidru un intuitīvu ķēžu identifikāciju. Daudzpusīgās montāžas iespējas, tostarp uz DIN sliedes, tiešā montāža vai līmēšana, nodrošina maksimālu elastību dažādām skapju konfigurācijām.

Piemērots

• Rūpnieciskās automatizācijas sistēmām
• Strāvas sadalei vadības skapjos
• Signālu maršrutēšanai elektriskajos paneļos
• Elektroinstalācijām ar ierobežotu vietu

Šis sadales bloks var nebūt piemērots lietošanai vidēs ar spēcīgu vibrāciju, kur nepieciešami papildu fiksācijas mehānismi, kas pārsniedz standarta DIN sliedes stiprinājumu. Tas arī nav paredzēts izmantošanai ar vadītājiem, kas pārsniedz norādīto šķērsgriezuma diapazonu no 0,2 mm² līdz 6 mm², vai vidēs, kur spriegums pārsniedz nominālos 450 V.

Galvenās specifikācijas

• Nominālais spriegums: 450 V
• Nominālā strāva: 32 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 7
• Vada šķērsgriezums: 0,2 mm² līdz 6 mm² (AWG 24 - 10)
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliede
• Platums: 28,6 mm
• Dziļums: 58,1 mm

Lai izmantotu PTFIX 10/6X4-NS35, vispirms pārliecinieties, ka DIN sliede ir pareizi uzstādīta vadības skapī. Uzspiediet sadales bloku uz NS 35 sliedes, līdz tas nofiksējas. Notīriet izolāciju no vadiem atbilstošā garumā un ievietojiet tos tieši Push-in savienojuma punktos. Savienošanai nav nepieciešami instrumenti, jo iekšējais atsperes mehānisms automātiski nostiprina vadu. Lai izņemtu vadu, izmantojiet standarta skrūvgriezi, lai aktivizētu atbrīvošanas mehānismu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka vada šķērsgriezums ir diapazonā no 0,2 mm² līdz 6 mm².
• Pārbaudiet, vai skapja telpa ļauj ievietot 28,6 mm platu un 58,1 mm dziļu ierīci.
• Apstipriniet, ka 450 V un 32 A nominālie rādītāji atbilst jūsu ķēdes prasībām.
• Pārbaudiet, vai dzeltenā krāsa atbilst jūsu objekta vadu identifikācijas standartiem.

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektroinstalācijas darbu veikšanas, lai nodrošinātu operatora drošību un novērstu iekārtu bojājumus.
