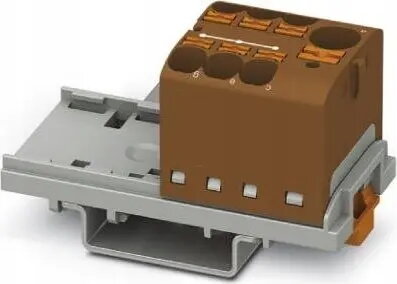

Phoenix Contact PTFIX 10/6X4-NS35 sadales bloks

Phoenix Contact PTFIX 10/6X4-NS35 sadales bloks ir augstas veiktspējas komponents, kas paredzēts efektīvai strāvas sadalei vadības skapjos un rūpnieciskās automatizācijas sistēmās. Šī kompaktā ierīce nodrošina uzticamus elektriskos savienojumus un organizētu vadu izvietojumu, ievērojami samazinot uzstādīšanas laiku un sarežģītību. Pateicoties savai daudzpusībai, bloks viegli integrējas dažādās elektriskajās infrastruktūrās, nodrošinot drošu un profesionālu savienojumu vidi.

Priekšrocības

Šis sadales bloks piedāvā ievērojamu efektivitātes pieaugumu, pateicoties gatavai uzstādīšanai konstrukcijai, kas novērš nepieciešamību pēc laikietilpīgas manuālas pārvienošanas. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj ātri un bez instrumentiem uzstādīt vadītājus, uzlabojot montāžas produktivitāti. Kompaktais izmērs un atbalsts šķērsvirziena montāžai ļauj ietaupīt līdz pat 50% vietas uz DIN sliedes, padarot to par ideālu izvēli blīvi izvietotiem vadības paneļiem. Turklāt dažādu krāsu variantu pieejamība nodrošina skaidru un intuitīvu ķēžu identifikāciju, savukārt elastīgās montāžas iespējas ļauj bloku uzstādīt uz DIN sliedes, tieši vai ar līmēšanas metodi.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Strāvas sadalei automatizācijas sistēmās
• Modulārām elektriskajām instalācijām
• Elektriskajiem paneļiem ar ierobežotu vietu

Šis sadales bloks var nebūt piemērots lietojumiem, kuros nepieciešama strāvas slodze virs 32 A vai spriegums virs 450 V. Tas arī nav paredzēts lietošanai vidē ar pārmērīgu vibrāciju vai korozīviem apstākļiem, kas pārsniedz rūpniecisko spaiļu bloku standarta specifikācijas.

Galvenās tehniskās specifikācijas

• Nominālais spriegums: 450 V
• Nominālā strāva: 32 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 7
• Šķērsgriezuma diapazons: 0,2 mm² līdz 6 mm²
• AWG diapazons: 24 līdz 10
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliede
• Izmēri: platums 28,6 mm, dziļums 58,1 mm

Lai izmantotu PTFIX 10/6X4-NS35, vienkārši uzspiediet bloku uz standarta NS 35 DIN sliedes. Pēc uzstādīšanas ievietojiet notīrītos vadītājus tieši Push-in savienojuma punktos bez nepieciešamības pēc speciāliem instrumentiem. Pārliecinieties, ka vada šķērsgriezums atbilst norādītajam diapazonam no 0,2 mm² līdz 6 mm², lai saglabātu drošu un uzticamu elektrisko kontaktu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kopējā strāvas slodze nepārsniedz 32 A
• Pārbaudiet, vai DIN sliede atbilst NS 35 standartam
• Pārliecinieties, ka vadītāja šķērsgriezums ir saderīgs ar 0,2 mm² līdz 6 mm² diapazonu
• Apstipriniet nepieciešamo savienojuma punktu skaitu jūsu konkrētajai shēmai

Lai nodrošinātu optimālu veiktspēju un drošību, pārliecinieties, ka visi vadītāji ir notīrīti atbilstošā garumā un pilnībā ievietoti Push-in spailēs. Regulāri pārbaudiet savienojumus vidē ar augstu vibrāciju, lai saglabātu sistēmas integritāti.
