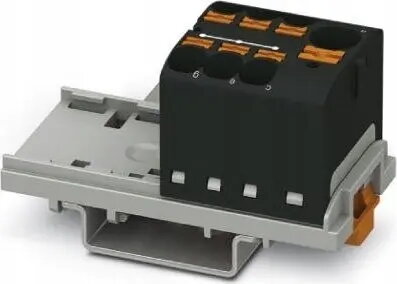

Phoenix Contact PTFIX 10/6X4-NS35 sadales bloks

Phoenix Contact PTFIX 10/6X4-NS35 sadales bloks ir profesionāls komponents, kas izstrādāts efektīvai strāvas sadalei vadības skapjos. Tā kompaktā arhitektūra un izturīgais dizains nodrošina uzticamus elektriskos savienojumus prasīgos rūpnieciskos apstākļos. Integrējot progresīvu savienojumu tehnoloģiju, šis bloks vienkāršo sarežģītus elektroinstalācijas uzdevumus, nodrošinot sakārtotāku un efektīvāku skapja izkārtojumu.

Priekšrocības

Šis sadales bloks piedāvā ievērojamus efektivitātes ieguvumus, pateicoties tā gatavajai montāžas konfigurācijai, kas novērš nepieciešamību pēc manuālas pārvienošanas un samazina uzstādīšanas laiku līdz pat 80 procentiem. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj ievietot vadus bez instrumentiem, nodrošinot drošus un ātrus savienojumus. Turklāt iekārta atbalsta elastīgas uzstādīšanas iespējas, tostarp montāžu uz DIN sliedes, tiešo montāžu vai līmēšanu, un nodrošina ievērojamu vietas ietaupījumu līdz pat 50 procentiem uz DIN sliedes, pateicoties šķērsvirziena montāžas iespējai.

Piemērots

• Rūpnieciskās automatizācijas sistēmām
• Vadības skapju elektroinstalācijai
• Elektrības sadales paneļiem
• Augsta blīvuma elektroinstalācijas lietojumiem

Kad tas var nebūt piemērots

Šis sadales bloks ir paredzēts konkrētiem sprieguma un strāvas parametriem un var nebūt piemērots lieljaudas lietojumiem, kas pārsniedz 450 V vai 32 A. Tas ir paredzēts lietošanai ar saderīgiem vadu šķērsgriezumiem, un to nevajadzētu izmantot vidēs, kur montāžas prasības vai vides apstākļi pārsniedz ražotāja tehniskās specifikācijas.

Galvenās specifikācijas

• Nominālais spriegums: 450 V
• Nominālā strāva: 32 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 7
• Vada šķērsgriezums: 0.2 mm² – 6 mm² (AWG 24 – 10)
• Montāžas veids: NS 35/7,5 vai NS 35/15 DIN sliede
• Platums: 28.6 mm
• Dziļums: 58.1 mm

Kā lietot

Lai uzstādītu sadales bloku, uzspiediet to uz saderīgas NS 35 DIN sliedes. Pēc nostiprināšanas noņemiet izolāciju no vadiem atbilstoši norādītajām šķērsgriezuma prasībām. Ievietojiet vadus tieši Push-in savienojuma punktos, līdz tie ir stingri nostiprināti. Savienojumam nav nepieciešami papildu instrumenti. Pārliecinieties, ka kopējā strāvas slodze nepārsniedz nominālos 32 A, lai uzturētu drošu darbību.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai jūsu ķēdes sprieguma un strāvas prasības atbilst bloka parametriem.
• Pārliecinieties, vai vada izmērs atbilst 0.2 mm² līdz 6 mm² diapazonam.
• Apstipriniet, vai montāžas vieta vadības skapī atbilst 28.6 mm platumam.
• Pārbaudiet, vai ķēdes identifikācijai ir nepieciešami papildu krāsu varianti.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un drošību, vienmēr pārliecinieties, ka vadi ir pareizi atbrīvoti no izolācijas un pilnībā ievietoti spaiļu punktos. Regulāri pārbaudiet savienojumus vidēs ar augstu vibrāciju, lai saglabātu sistēmas integritāti.
