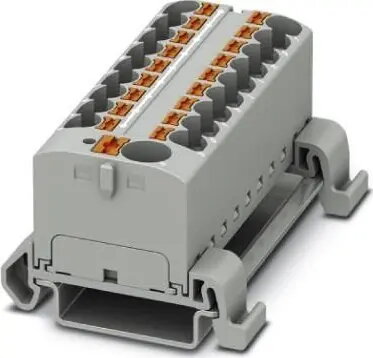

Phoenix Contact PTFIX 10/18X4-NS35A sadales bloks

Phoenix Contact PTFIX 10/18X4-NS35A sadales bloks ir profesionāls elektriskais komponents, kas izstrādāts efektīvai strāvas sadalei vadības skapjos un rūpnieciskās automatizācijas sistēmās. Šis modulārais spaiļu bloks nodrošina uzticamu un sakārtotu risinājumu blīvai elektroinstalācijai, garantējot drošus elektriskos savienojumus sarežģītos infrastruktūras projektos.

Priekšrocības

Šis sadales bloks ievērojami uzlabo uzstādīšanas efektivitāti, piedāvājot gatavas montāžas konfigurācijas, kas novērš nepieciešamību pēc manuālas pārvienošanas, tādējādi ietaupot līdz pat 80 procentiem laika. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj ievietot vadus bez instrumentu izmantošanas, kas paātrina instalācijas procesu. Kompaktais dizains atbalsta šķērsvirziena montāžu, kas ļauj ietaupīt līdz 50 procentiem vietas uz DIN sliedes salīdzinājumā ar tradicionālajiem spaiļu blokiem. Dažādu krāsu variantu pieejamība nodrošina skaidru vadu identifikāciju, savukārt elastīgās montāžas iespējas ļauj bloku uzstādīt uz DIN sliedes, tieši uz virsmas vai izmantojot līmēšanas metodi.

Piemērots

• Rūpnieciskās automatizācijas vadības skapjiem
• Strāvas sadalei elektroinfrastruktūras projektos
• Lietojumiem ar augstu vadu blīvumu
• Projektiem, kuros nepieciešama ātra uzstādīšana un telpas optimizācija

Šis sadales bloks var nebūt piemērots lietošanai vidē ar spēcīgu vibrāciju, kur priekšroka tiek dota skrūvju spailēm, vai elektriskajās sistēmās, kurās spriegums pārsniedz 800 V un nominālā strāva ir lielāka par 32 A. Tas nav paredzēts arī vadītājiem, kuru šķērsgriezums atrodas ārpus norādītā 0,2 mm² līdz 6 mm² diapazona.

Galvenās tehniskās specifikācijas

• Nominālais spriegums: 800 V
• Nominālā strāva: 32 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 19
• Vada šķērsgriezums: 0,2 mm² - 6 mm² (AWG 24 - 10)
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliede
• Platums: 64,8 mm
• Dziļums: 45,7 mm
• Krāsa: Pelēka

Lai izmantotu bloku, vienkārši uzspiediet to uz saderīgas NS 35 DIN sliedes. Ievietojiet notīrītus vadus tieši Push-in savienojuma punktos bez speciālu instrumentu nepieciešamības. Pārliecinieties, ka vada izmērs atbilst norādītajam diapazonam, lai uzturētu drošu elektrisko kontaktu. Bloka modulārā uzbūve ļauj viegli paplašināt vai mainīt sistēmas konfigurāciju atbilstoši projekta vajadzībām.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kopējā strāvas slodze nepārsniedz 32 A nominālu
• Pārbaudiet, vai DIN sliede atbilst NS 35 standartam
• Pārliecinieties, ka vadu šķērsgriezums ir diapazonā no 0,2 mm² līdz 6 mm²
• Novērtējiet vadības skapī pieejamo vietu 64,8 mm platajam blokam

Lietošanas ieteikumi: Pirms jebkādu elektroinstalācijas darbu veikšanas vienmēr atvienojiet strāvas padevi. Izmantojiet piemērotus instrumentus vadu izolācijas noņemšanai, sagatavojot vadus ražotāja ieteiktajā garumā, lai nodrošinātu optimālu kontaktu Push-in spailēs.
