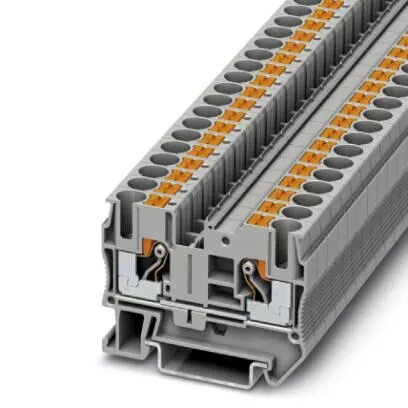

Phoenix Contact PT 6 caurlaides spailu bloks, 2-vadu, 0.5-10 mm², pelēks

Phoenix Contact PT 6 ir augstas kvalitātes 2-vadu caurejošā spaiļu bloks, kas paredzēts drošiem un uzticamiem elektriskajiem savienojumiem. Šis komponents ir izstrādāts efektīvai vadu izvietošanai rūpnieciskajos vadības skapjos un automatizācijas sistēmās, nodrošinot stabilu savienojumu vadiem ar šķērsgriezumu no 0,5 mm² līdz 10 mm². Tā kompaktais dizains un augstas veiktspējas push-in tehnoloģija padara to par būtisku elementu modernā elektrotehniskajā infrastruktūrā.

Priekšrocības

Galvenā šī spaiļu bloka priekšrocība ir uzlabotā push-in savienojuma tehnoloģija, kas ļauj ievietot cietos vadus vai uzgaļus bez instrumentu izmantošanas, ievērojami samazinot uzstādīšanas laiku. Konstrukcija nodrošina augstu kontakta kvalitāti un izturību pret vibrācijām, garantējot ilgtermiņa stabilitāti prasīgos apstākļos. Tā kompaktais 8,2 mm platums optimizē vietu vadības paneļos, savukārt augstie sprieguma un strāvas rādītāji atbilst plašam rūpniecisko jaudas prasību spektram.

Piemērots

• Rūpnieciskajiem automatizācijas vadības paneļiem
• Elektroenerģijas sadales sistēmām
• Elektrotehniskās infrastruktūras projektiem
• Iekārtu ražošanai un rūpnieciskajām iekārtām

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts izmantošanai ar vadiem, kuru šķērsgriezums ir ārpus norādītā 0,5 mm² līdz 10 mm² diapazona. Tas arī nav piemērots vidēm, kurās nepieciešami īpaši sprādziendrošības sertifikāti, ja vien iekārta nav īpaši sertificēta šādiem apstākļiem.

Galvenās specifikācijas

• Savienojuma metode: Push-in savienojums
• Nominālais spriegums: 1000 V
• Nominālā strāva: 41 A
• Vada šķērsgriezums: 0,5 mm² - 10 mm²
• AWG diapazons: 20 - 8
• Platums: 8,2 mm
• Augstums: 42,2 mm
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes
• Krāsa: Pelēka

Kā lietot

Lai uzstādītu spaiļu bloku, uzspiediet to uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes. Noņemiet izolāciju no vada nepieciešamajā garumā. Ievietojiet vadu tieši push-in kontakta punktā, līdz tas ir pilnībā ievietots. Elastīgiem vadiem bez uzgaļiem izmantojiet skrūvgriezi, lai aktivizētu push-in mehānismu pirms vada ievietošanas. Pārliecinieties, ka savienojums ir drošs, viegli pavelkot vadu.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai jūsu skapī esošā DIN sliede atbilst montāžas specifikācijām.
• Pārliecinieties, ka jūsu instalācijā izmantotais vada diametrs atbilst 20-8 AWG diapazonam.
• Pārbaudiet, vai ķēdes kopējās strāvas un sprieguma prasības nepārsniedz nominālos 41 A un 1000 V.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu vadu pievienošanas vai apkopes darbu veikšanas spaiļu blokam, lai novērstu elektriskās strāvas trieciena risku.
