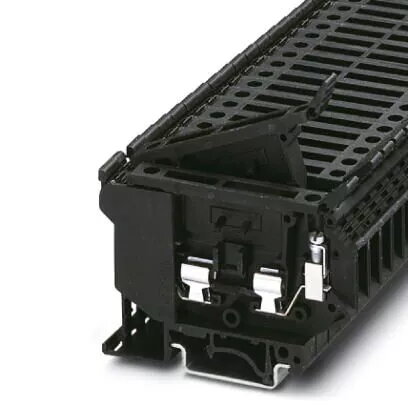

Phoenix Contact UK 5-HESI drošinātāju spaiļu bloks, melns

Phoenix Contact UK 5-HESI ir profesionālas klases drošinātāju spaiļu bloks, kas paredzēts drošai ķēžu aizsardzībai rūpnieciskajos vadības paneļos un elektroinstalācijās. Šim melnajam spaiļu blokam ir izturīgs dizains, kas nodrošina uzticamu vadu savienojumu un ērtu drošinātāju nomaiņu. Tas ir izstrādāts augstas veiktspējas elektroenerģijas sadalei, nodrošinot drošību un efektivitāti prasīgās automatizācijas un jaudas pārvaldības lietojumprogrammās.

Priekšrocības

Spaiļu bloks piedāvā ļoti uzticamu skrūvju savienojuma metodi, kas nodrošina drošu kontaktu vadiem ar šķērsgriezumu no 0,2 mm² līdz 4 mm². Tā konstrukcijā ir iekļauta drošības svira, kas stingri nofiksējas gala pozīcijā, novēršot nejaušu atvēršanos un nodrošinot ķēdes integritāti. Ierīce ir veidota tā, lai būtu daudzpusīga, atbalstot dažādus drošinātāju tipus, tostarp stikla un keramikas variantus, un tai ir liela virsma marķēšanai, lai atvieglotu organizētu apkopi un identifikāciju sarežģītos vadības skapjos.

Piemērots

• Rūpnieciskajiem vadības paneļiem
• Elektroenerģijas sadales sistēmām
• Automatizācijai un jaudas pārvaldībai
• Vadības ķēžu aizsardzībai

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts augstas strāvas lietojumiem, kas pārsniedz 6,3 A, jo tas ir īpaši paredzēts zemākas strāvas aizsardzībai. Tas arī nav piemērots videi, kurai nepieciešami īpaši bīstamo zonu sertifikāti, ja vien tas nav īpaši norādīts šādiem apstākļiem.

Galvenās specifikācijas

• Savienojuma metode: Skrūvju savienojums
• Šķērsgriezums: 0,2 mm² līdz 4 mm² (24 - 12 AWG)
• Nominālā strāva: 6,3 A
• Nominālais spriegums: 800 V
• Drošinātāju saderība: G / 5 x 20 / 5 x 25 / 5 x 30
• Montāžas veids: NS 35/7,5, NS 35/15, NS 32
• Platums: 8,2 mm

Kā lietot

Lai uzstādītu, piestipriniet spaiļu bloku pie standarta DIN sliedes (NS 35 vai NS 32). Ievietojiet vadītājus skrūvju spailēs un pievelciet tos ar norādīto griezes momentu, lai nodrošinātu drošu elektrisko savienojumu. Lai ievietotu vai nomainītu drošinātāju, paceliet drošības sviru, ievietojiet turētājā atbilstošo stikla vai keramikas drošinātāju un aizveriet sviru, līdz tā nofiksējas gala pozīcijā.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, vai drošinātāja tips atbilst jūsu ķēdes prasībām.
• Pārbaudiet, vai vadu šķērsgriezums ir diapazonā no 0,2 mm² līdz 4 mm².
• Pārbaudiet pieejamo vietu uz DIN sliedes, ņemot vērā 8,2 mm platumu.
• Apstipriniet, ka 6,3 A nominālā strāva ir pietiekama jūsu lietojumam.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka pirms drošinātāja nomaiņas ir atvienota strāvas padeve, lai novērstu elektriskās strāvas triecienu. Izmantojiet piemērotus instrumentus skrūvju pievilkšanai, lai nesabojātu spaiļu bloka korpusu.
