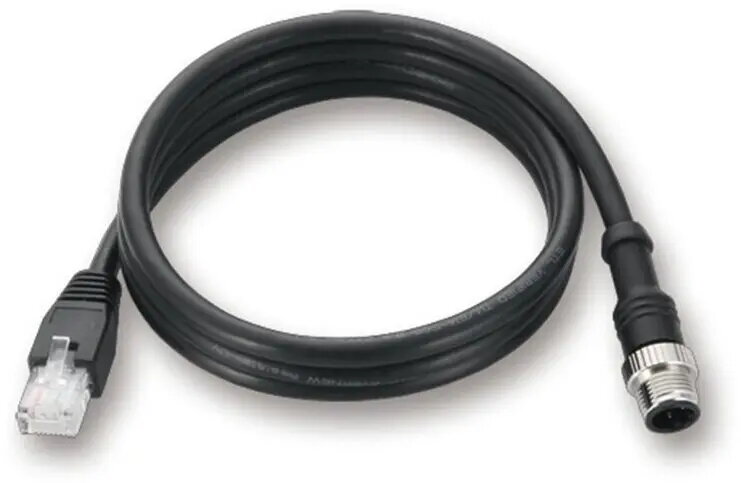

Tīkla kabelis M12 D‑Coding 4 kontaktu uz RJ‑45, PLANET CB‑M12D4MRJ‑1000, 10 m

Ekrānēts tīkla kabelis ar 4‑kontaktīgu D‑kodētu M12 vīriešu savienotāju vienā galā un standarta RJ-45 savienotāju otrā. PLANET CB-M12D4MRJ-1000 ar 10 m garumu ir paredzēts rūpnieciskam Ethernet un lauka autobusu savienojumiem, kur nepieciešami kompakti D‑kodēti M12 interfeisi. Kabelis nodrošina tiešu savienojumu starp ierīcēm ar M12 D‑kodētiem portiem un aprīkojumu ar RJ-45 portiem, piemērots sensoriem, aktuatoriem, slēdžiem un kontrolieriem ražošanas automatizācijā un vadības skapjos.

Priekšrocības

Ekrānēta konstrukcija samazina elektromagnētiskos traucējumus rūpnieciskā vidē, un 4‑kontaktā M12 D‑kodēšana nodrošina drošu saderību un pareizu kontaktu izvietojumu datu pārsūtīšanai. M12 vīriešu savienotāja un RJ-45 spraudņa kombinācija ļauj savienot kompaktas rūpnieciskās ierīces ar parasto Ethernet aprīkojumu bez adapteriem. 10 m garums sniedz elastību kabeļa maršrutēšanā skapjos un gar mašīnu konstrukcijām.

Piemērots

• Sensora un aktuatora savienošanai ar kontrolieriem rūpnieciskajā automatizācijā
• Rūpniecisko slēdžu vai I/O moduļu saiknei ar standarta Ethernet ierīcēm
• Lauka autobusu un rūpnieciskā Ethernet līnijām, kas izmanto M12 D‑kodētos portus
• Kabeļu vilkšanai starp iekārtām, vadības skapjiem un tuvumā esošo tīkla aprīkojumu

Galvenās specifikācijas

• Savienotājs A: M12 4 kontaktu, D‑kodēšana, vīrietis
• Savienotājs B: RJ-45 spraudnis
• Ekrānēšana: ekrānēts kabeļa izpildījums, lai samazinātu EMI
• Garums: 10 metri
• Paredzēts lietošanai: rūpnieciskais Ethernet un lauka autobusi

Kā lietot

Pirms uzstādīšanas pārbaudiet kabeļa un savienotāju vizuālos bojājumus. Ievietojiet 4‑kontaktīgo D‑kodēto M12 vīriešu savienotāju atbilstošā M12 sieviešu portā, nodrošinot pareizu kodējuma saskaņojumu. Ievietojiet RJ-45 spraudni Ethernet portā līdz brīdim, kad tas pieslēdzas. Maršrutējiet kabeli bez asiem līkumiem un mehāniskiem spriegumiem; nepieciešamības gadījumā nostipriniet vadus skapjos vai kabeļu kanālos. Pēc pieslēgšanas pārbaudiet tīkla savienojumu un datu pārraidi, izmantojot ierīču indikatorus vai diagnostikas rīkus.

Lietošanas ieteikumi

Izmantojiet kabeli atbilstoši rūpnieciskajām instalācijas temperatūras un darba apstākļu prasībām, izvairieties no pārmērīgas stiepšanas un biežas locīšanas pie savienotājiem, kā arī atdaliet kabeli no augstsprieguma vadiem, lai saglabātu signāla kvalitāti.
