PLANET IP30 Rūpnieciskais Viena Porta 10Gbps 802.3bt PoE++ Sadalītājs 24V

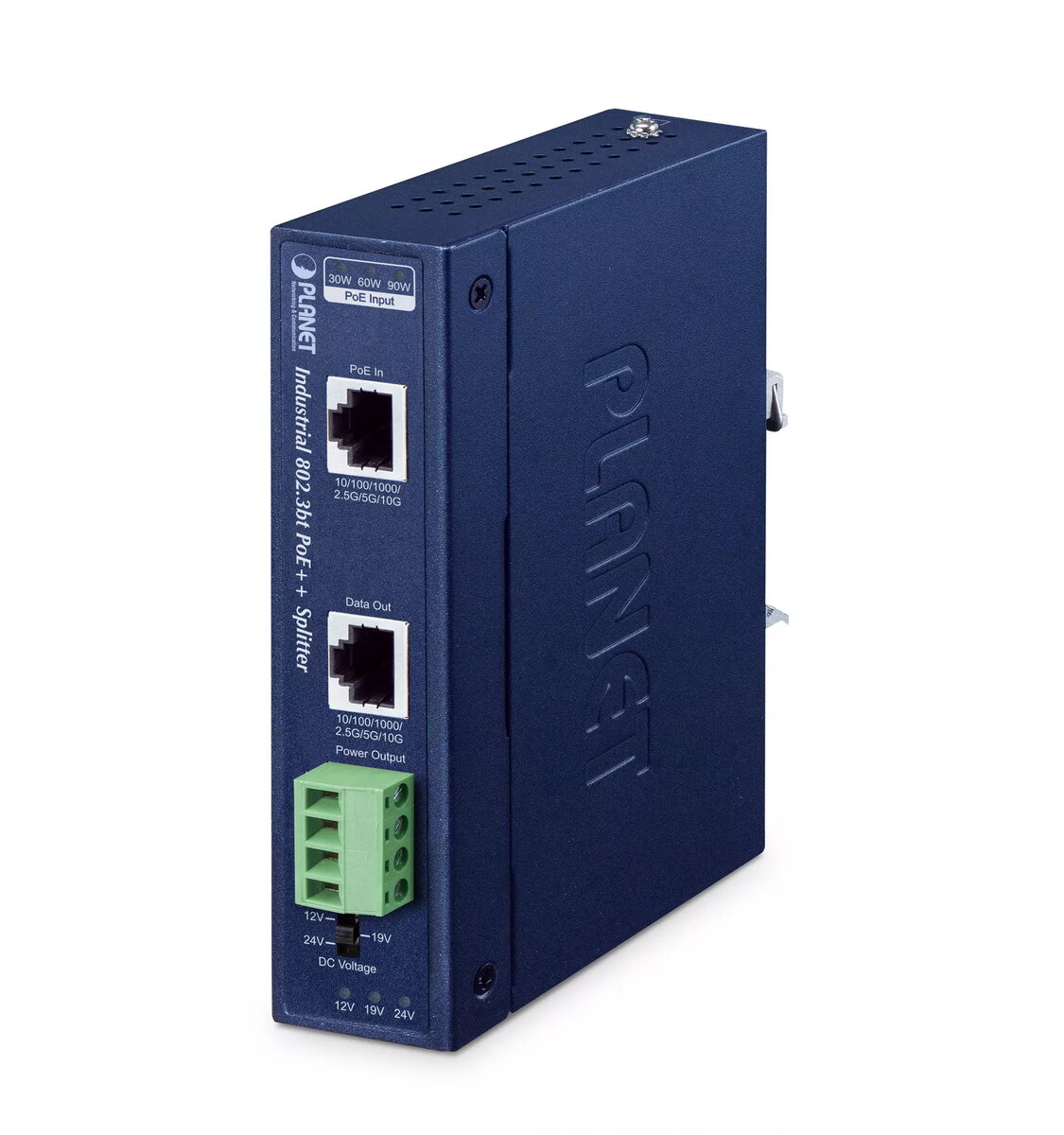

PLANET IPOE-176S ir rūpniecības klases 802.3bt (PoE++) spiteris, kas nodala Ethernet datus un PoE barošanu no 802.3bt PoE++ (type-4) PSE pa UTP kabeli. Ierīcei ir priekšējā paneļa DIP slēdzis, kas ļauj izvēlēties 12 V / 19 V / 24 V DC izvadi, un tā var piegādāt līdz 70 W barošanas ne-PoE ierīcēm. Ierīcē ir divi Multi-Gigabit 10M/100M/1G/2.5G/5G/10GBASE-T RJ45 porti datu pārraidei. Metāla IP30 korpuss paredzēts DIN sliedes vai sienas montāžai; darba temperatūras diapazons -40 līdz 75 °C.

Priekšrocības

IPOE-176S nodrošina 802.3bt PoE++ barošanu un sadala jaudu un datus, lai piegādātu līdz 70 W ne-PoE ierīcēm, izvairoties no papildu strāvas rozetēm un AC vadu ierīkošanas. Izvēles DC spriegums 12/19/24 V paplašina saderību ar dažādām tīkla un rūpnieciskām ierīcēm. Divu barošanas izeju iespēja caur 4-pin termināļu bloku ļauj vienlaikus barot divas ierīces, dalot pieejamo jaudu. Kompakts IP30 metāla korpuss, Multi-Gigabit porti un plašs darba temperatūras diapazons nodrošina izturīgu un vietu taupošu risinājumu rūpnieciskai uzstādīšanai.

Piemērots (uzdevumi / lietošanas gadījumi)

• Barošanas nodrošināšana PTZ ātrgaitas kupolu kamerām un citām jaudīgām IP kamerām
• Barošana thin client, AIO skārienierīcēm un attālinātām reklāmas displejiem
• Barošana ne-PoE tīkla ierīcēm, kas prasa 12/19/24 V
• Rūpnieciskas vietas, kur ir grūti vai dārgi ierīkot strāvas kontaktus
• Scenāriji ar nepieciešamību pēc Multi-Gigabit datu pieslēguma un PoE barošanas

Galvenās specifikācijas

• Modelis: IPOE-176S (PLANET)
• PoE standarts: IEEE 802.3bt (PoE++), Type 4
• Maksimālā PoE izvades jauda: 70 W
• Izvēlējamais DC izvades spriegums: 12 V / 19 V / 24 V (DIP slēdzis)
• Datu porti: 2 x RJ45 10M/100M/1G/2.5G/5G/10GBASE-T
• Divkārša barošanas izeja: 4-pin termināļu bloks (kopējā jauda 70 W)
• Darba temperatūra: -40 līdz 75 °C
• Korpuss: metāla IP30, DIN sliedes vai sienas montāža
• Izmēri (P x D x A): 32 x 87 x 135 mm
• Svars: 0.433 kg
• Sertifikāti: CE, FCC (saskaņā ar ražotāja informāciju)

Kā lietot

Pieslēdziet IPOE-176S ieejas RJ45 portu pie 802.3bt PoE++ PSE vai injektora, izmantojot UTP kabeli. Iestatiet priekšējā paneļa DIP slēdzi uz nepieciešamo DC izvades spriegumu (12 V, 19 V vai 24 V) atbilstoši pieslēgto ierīču prasībām. Izmantojiet spraudni DC ligzdai vai 4-pin termināļu bloku, lai barotu ne-PoE aprīkojumu; RJ45 izeja nodrošina tikai Ethernet datus. Pie divu izeju izmantošanas sadaliet 70 W kopējo jaudas budžetu atbilstoši ierīcēm. Uzstādiet ierīci uz DIN sliedes vai pie sienas vietā ar atbilstošu darba temperatūru un ventilāciju.

Ieteikumi lietošanai

Lai nodrošinātu stabilu Multi-Gigabit datu pārraidi un pilnu jaudas piegādi, izmantojiet sertificētu 802.3bt PoE++ PSE/injektoru un Cat5e vai augstākas kategorijas kabeli. Pārliecinieties, ka pieslēgto ierīču kopējais jaudas patēriņš nepārsniedz 70 W, un izvēlieties DC spriegumu, kas atbilst ierīču ievades prasībām.
