Tīkla slēdzis PLANET IPOE-270-12V Power over Ethernet PoE

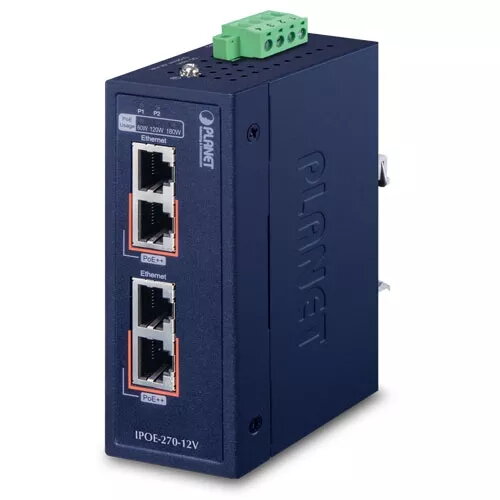

PLANET IPOE-270-12V ir kompakts rūpnieciskās klases mid-span IEEE 802.3bt PoE++ injektors ar diviem 10/100/1G/2.5G/5GBASE-T PoE++ portiem, katrs ar maksimālo jaudu līdz 90 W un kopējo PoE budžetu 180 W. Ierīce piegādā gan datus, gan barošanu pa standarta Cat5e/6 UTP kabeli uz attāliem 802.3bt/at ierīcēm, ļaujot uzlabot esošo tīklu uz 802.3bt PoE++ bez nepieciešamības mainīt esošos Ethernet slēdžus un centralizēt barošanas avotu.

Priekšrocības

IPOE-270-12V atbilst IEEE 802.3bt PoE++ standartam un izmanto PoH tehnoloģiju, nodrošinot līdz 90 W uz portu, izmantojot visas četras kabeļa pārus — tas dod trīs reizes lielāku jaudu salīdzinājumā ar 802.3at PoE+. Ierīce atbalsta PoE pagarināšanu ar PoE extenderiem, samazina vietējo elektroizvadu nepieciešamību, kā arī aprīkota ar LED indikāciju, lai reāllaikā uzraudzītu barošanas ieeju un PoE izmantošanu. Platā 12–54 V ieejas diapazona konstrukcija ar 54 V boost risinājumu nodrošina saderību ar parasti pieejamiem avotiem un atbalstu dubultai/rezervētai barošanai. Ierīce ir paredzēta stabilai darbībai industriālos apstākļos un plašā temperatūras diapazonā.

Piemērots

• PTZ ātrgaitas kupola PoE kameras
• Tīkla ierīces — slēdži un bezvadu piekļuves punkti
• Thin klienti un visu vienā skārienierīces, POS termināli
• Attālie digitālie reklāmas displeji
• PoE apgaismojums un citi jaudīgi PoE ierīces

Galvenās specifikācijas

• Modelis: PLANET IPOE-270-12V (MPN: IPOE-270-12V, EAN: 4711605285032)
• Pieslēgvietas: 4 × RJ-45 (2 tīkla ieejas, 2 PoE++ izejas); 10/100/1G/2.5G/5GBASE-T
• PoE standarts: IEEE 802.3bt (PoE++), atpakaļsaderīgs ar 802.3at
• Jauda uz portu: līdz 90 W (Type-4)
• Kopējais PoE budžets: 180 W
• DC ieeja: 12–54 V (ar iekšēju palielinājumu līdz 54 V)
• Darbības temperatūra: −40 … 75 °C
• Svars: 0.387 kg
• Krāsa: zila

Kā lietot

Ievietojiet IPOE-270-12V starp esošo Ethernet slēdzi un barojamajām ierīcēm. Savienojiet slēdža tīkla portu ar ierīces tīkla ieejām datu pārraidei, bet PoE izejas portus — ar attālajām 802.3bt/at ierīcēm, izmantojot Cat5e/6 kabeli. Nodrošiniet barošanu ierīcei 12–54 V diapazonā; iespējama dubulta/rezervēta barošana. Ierīce darbojas plug-and-play režīmā un piegādā gan datus, gan barošanu pa vienu kabeli uz saderīgām PD ierīcēm bez papildu konfigurācijas.

Ieteikumi lietošanai

Lietojiet kvalitatīvus Cat5e vai Cat6 kabeļus un, ja nepieciešams, pie garākiem attālumiem izmantojiet saderīgus PLANET PoE extenderus. Uzraugiet LED indikācijas, lai pārbaudītu barošanas ieejas stāvokli un reāllaika PoE patēriņu (60 W / 120 W / 180 W). Industriālām vai transporta instalācijām nodrošiniet 12–54 V barošanas avotu un apsveriet rezerves barošanas pieslēgumu.
