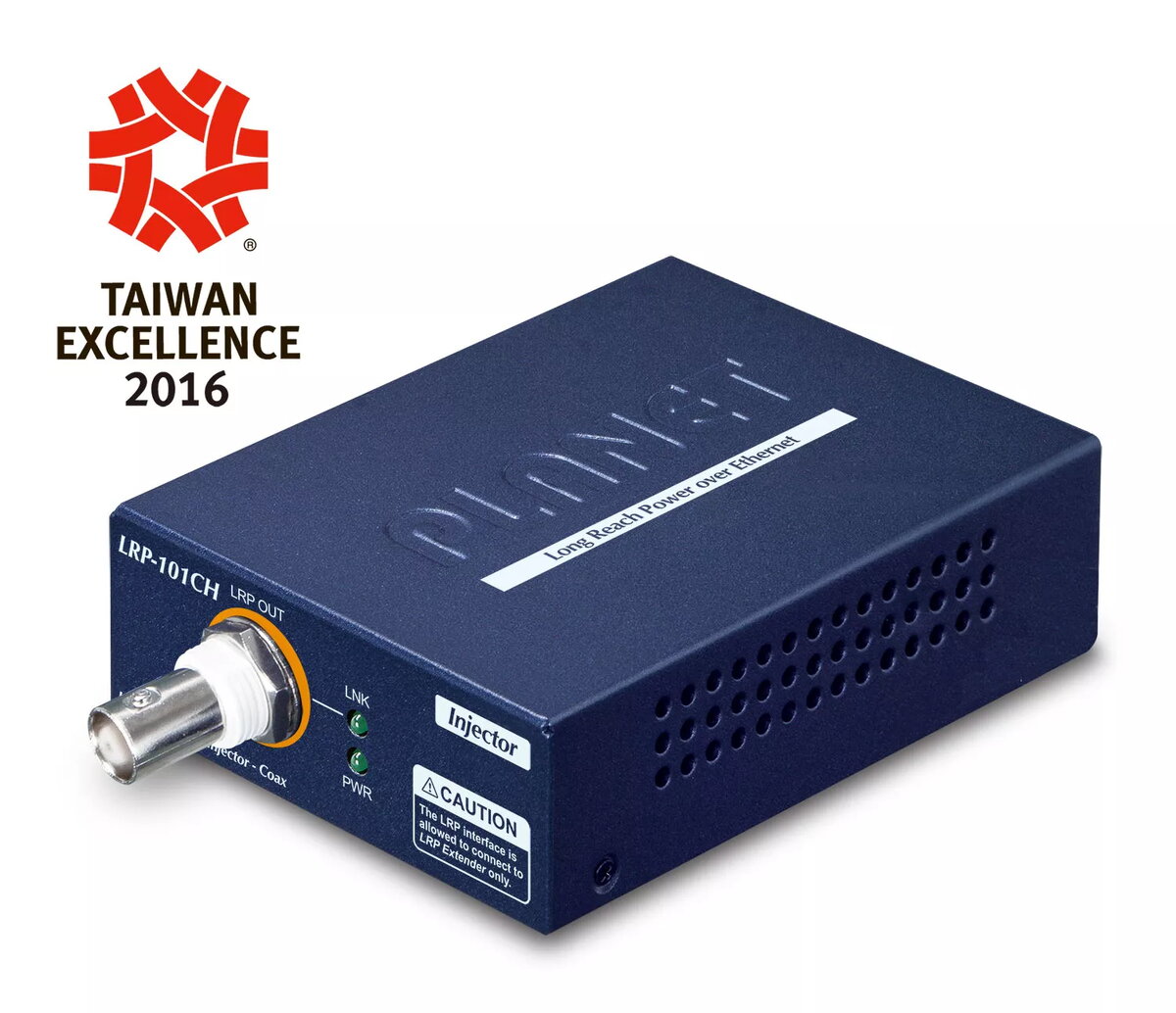

Tīkla slēdzis PLANET LRP-101CH Power over Ethernet PoE Zils

PLANET LRP-101CH Long Reach PoE risinājums paplašina Ethernet datu pārraidi un piegādā IEEE 802.3af/at PoE barošanu attāliem ierīcēm ārpus parastā 100 m ierobežojuma. Komplektā LRP-101C-KIT ietilpst inžektors un extenderis, kas nodrošina datu un barošanas pārvadi līdz 1 000 m pa esošu 75 Ω koaksiālo kabeli un vēl līdz 100 m pa Ethernet uz PoE IP kameru, bezvadu piekļuves punktu vai piekļuves vadības ierīci. Kompakti metāla korpusi ar sienas stiprinājumu darbojas temperatūru diapazonā no -20 līdz 70 °C un nodrošina plug-and-play uzstādīšanu bez papildu konfigurācijas.

Priekšrocības

LRP-101C-KIT ļauj vienlaikus pārraidīt Ethernet datus un PoE barošanu uz lielāku attālumu, izmantojot esošo koaksiālo infrastruktūru, tādējādi novēršot nepieciešamību pēc vietējiem strāvas avotiem attālajās vietās. Sistēma piedāvā punktu-punktu savienojumu ar līdz 25 W piegādi attālajai PoE ierīcei, stabilu video un datu kvalitāti pa 75 Ω koaksiālu, statusa diagnostikas LED indikācijas un izturīgu sienas stiprināmu metāla korpusu vietās ar ierobežotu vietu.

Piemērots

• PoE pagarināšanai līdz attālām IP novērošanas kamerām līdz 1 000 m
• Ilgiem PoE savienojumiem bezvadu piekļuves punktiem un ārējiem Wi‑Fi risinājumiem
• Barošanai piekļuves kontroles sistēmām un attālām tīkla ierīcēm
• Uzstādīšanai noliktavās, autostāvvietās, kampusos un kazino

Galvenās specifikācijas

• Standarti: IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE 802.3at
• Maks. PoE izeja uz PD: līdz 25 W
• Maksimālais attālums pa koaksiālu: līdz 1 000 m (75 Ω)
• Ethernet attālums pēc koaksiāla: līdz 100 m pa UTP
• Porti: 1 x 10/100TX PoE PD (LRP-101CH) / 1 x 10/100TX PoE PSE (LRP-101CE) un katram 1 x koaksiālais ports
• Darbības temperatūra: -20 līdz 70 °C
• Korpuss: kompakts izturīgs metāla, sienas stiprināms
• Krāsa: zila (LRP-101CH)

Kā lietot

Novietojiet inžektoru (LRP-101CH) pie centrālā strāvas avota un pieslēdziet tā koaksiālo portu pie koaksiālā kabeļa, kas ved uz attālo vietu. Attālajā galā pieslēdziet koaksiālu pie extendera (LRP-101CE), pēc tam savienojiet extendera Ethernet portu ar PoE ierīci (IP kamera, piekļuves punkts vai kontrolieris) ar standarta UTP kabeli. Inžektors piegādā barošanu, kas tiek pārnesta pa koaksiālu uz extenderi; extenderis nodrošina līdz 25 W PoE ierīcei. Pamatdarbībai konfigurācija nav nepieciešama.

Lietošanas ieteikumi

Lai nodrošinātu stabilu pārraidi, izmantojiet kvalitatīvu 75 Ω koaksiālo kabeli un pareizas kabeļu savienojumu pagrieznes. Pēc uzstādīšanas pārbaudiet LED indikatorus abos ierīcēs, lai pārliecinātos par savienojuma un barošanas statusu. Āra vai rūpnieciskās vietās ierīces novietojiet aizsargātās vietās un nodrošiniet, ka apkārtējā temperatūra paliek diapazonā -20 līdz 70 °C.
