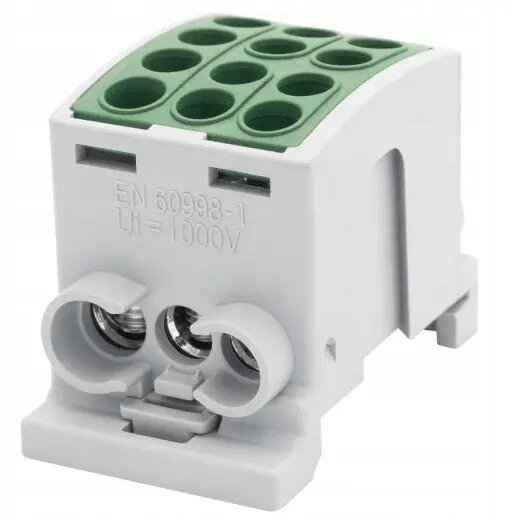

Savienotājs Pozostali F-ELEKTRO F2.0364 100A-3 (1x25, 2x16 / 1x25, 2x16) Al/Cu IP20 zaļš

Pieslēgvieta Pozostali F-ELEKTRO F2.0364 100A-3 ir kompaktā savienojuma ierīce drošai elektroinstalāciju savienošanai starp alumīnija un vara vadītājiem. Ierīce paredzēta konfigurācijā viena 25 mm² un divas 16 mm² vadi katrā pusē, nodrošinot caurlaides savienojumus un pārejas sadales skapjos, kastes un vadības paneļos. Nominālais strāvas stiprums ir 100 A, aizsardzības klase IP20, un korpusa krāsa ir zaļa, paredzēta izmantošanai zemas sprieguma shēmās.

Priekšrocības

Klemste nodrošina drošu mehānisko un elektrisko kontaktu saliktās Al/Cu vadītāju instalācijās, samazinot nepieciešamību pēc papildu adapteriem. 100 A nominālā vērtība atbalsta mērenu slodzi, savukārt 1×25/2×16 konfigurācija abās pusēs sniedz elastību vadu izvietošanai un vienkāršo montāžu. Zaļais izolētais korpuss sniedz vizuālu atpazīšanu un aizsargā pret nejaušiem pieskārieniem saskaņā ar IP20 prasībām. Kompaktais dizains taupa vietu sadales skapjos.

Piemērots

• Pāreju savienojumiem starp alumīnija un vara vadītājiem
• Sadalē un atzaru izveidē vadības paneļos un sadales kastēs
• Zemas sprieguma elektroinstalācijām ar strāvu līdz 100 A
• Situācijām, kur nepieciešamas kompaktas, krāsotas klemstes

Galvenās specifikācijas

• Nominālā strāva: 100 A
• Vadītāju konfigurācija (katrā pusē): 1 × 25 mm² un 2 × 16 mm²
• Saderīgi vadītāju materiāli: alumīnijs un vara
• Aizsardzības klase: IP20 (aizsardzība pret pieskārieniem un lieliem priekšmetiem)
• Korpusa krāsa: zaļa
• Piestiprināšana: paneļa/šinas montāža (kompakts izmērs)

Kā lietot

Sagatavojiet vadus, noņemot izolāciju līdz nepieciešamajam garumam klemstes spīlēm. Ievietojiet alumīnija un vara vadītājus attiecīgajās spailēs pēc 1×25/2×16 shēmas katrā pusē un pieskrūvējiet spailes ar ieteicamo griezes momentu saskaņā ar montāžas normām, lai nodrošinātu uzticamu kontaktu. Pēc tam pārbaudiet savienojumu vizuāli vai ar piemērotu mērīšanas ierīci un nostipriniet klemsti panelī vai uz sliedes. Pārliecinieties, ka vadu izmēri un izolācijas tips atbilst klemstes nominālajām īpašībām pirms pieslēgšanas.

Lietošanas ieteikumi

Alumīnija vadītājiem ieteicams izmantot speciālus antioksidācijas līdzekļus vai drāšu galiņas, kas atbilst vietējām prasībām, lai novērstu oksidāciju un saglabātu ilgtermiņa kontaktu kvalitāti. Ievērojiet vietējos elektrotehniskos noteikumus par pieskrūvēšanas momentiem, vadu sagatavošanu un aizsardzības pasākumiem. Nepārsniedziet nominālo strāvu un izvairieties no mitruma vai korozīvas vides iedarbības, kas pārsniedz IP20 aizsardzību.
