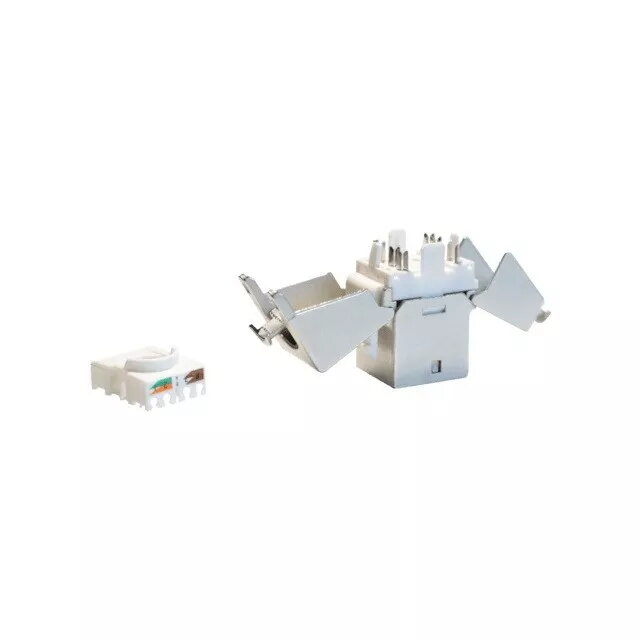

Procab Keystone Cat6 IDC savienotājs 180° neekrānots, RJ45 keystone modulis

Procab Keystone Cat6 Jack IDC Termination 180° Unshielded RJ45 keystone modulis ir kompakts tīkla savienotājs Cat6 struktūrvadiem. Tas atbilst standarta keystone formfaktoram, iederas sienas rāmjos un patch paneļos, nodrošina 180° kabeļa ievadi un izmanto IDC termināciju gan cietiem, gan šķiedru vadītājiem. Neekranētais modulis piemērots horizontālai Cat6 vadu izvilkšanai mājas un biroju tīklos.

Priekšrocības

IDC terminācija paātrina uzstādīšanu un nodrošina drošu kontaktu bez nepieciešamības pēc lodēšanas. 180° aizmugures ievade atvieglo kabeļa vadīšanu ierobežotā telpā, saglabājot atbilstošu lieces rādiusu. Standarta keystone korpuss nodrošina saderību ar bieži izmantotajām rāmīšiem un paneļiem, kas vienkāršo nomaiņu vai atjaunināšanu. Neekranēts dizains samazina izmaksas un sarežģītību tur, kur ekrānēšana nav nepieciešama.

Piemērots lietošanai

• Cat6 horizontālajām vadām birojos un mājās
• Uzstādīšanai keystone sienas rāmjos un plakano sejas plāksnēs
• Portu izveidei mazajos patch paneļos un sadales skapjos
• Strukturētas kabeļu sistēmas projektiem, kur izmanto IDC termināciju ātrākai montāžai

Galvenās specifikācijas

• Kategorijas līmenis: Cat6 sniegums vara Ethernet tīklam
• Savienotāja tips: RJ45 keystone modulis
• Terminācijas metode: IDC (isolācijas atdalīšanas kontakts) cietiem un šķiedru vadītājiem
• Kabeļa ievades orientācija: 180° aizmugures ievade
• Ekranēšana: neekranēta konstrukcija (UTP)
• Montāža: standarta keystone snap-fit korpuss sienas rāmjiem un patch paneļiem
• Piemēroti vadītāju izmēri: parasti 22–24 AWG vara vadītāji Cat6

Kā lietot

Notīriet Cat6 kabeļa ārējo apvalku līdz atbilstošai garumam, atstājot rezervi fiksācijai un strain relief. Izvīst pārus un minimāli izšķetini tos, lai ievietotu vadus IDC krāsu kodētajos slotos. Ievietojiet katru vadu attiecīgajā IDC spraugā un nostipriniet ar punch-down rīku līdz pilnai sēdināšanai. Pēc terminācijas ielieciet moduli saderīgā keystone rāmī vai patch panelī un nodrošiniet kabeļa fiksāciju ar atbilstošu strain relief.

Ieteikumi lietošanai

Izvēlieties pareizo vadu shēmu (T568A vai T568B) pirms terminācijas un saglabājiet pāru savīšanu pēc iespējas tuvāk terminācijas vietai, lai saglabātu signāla īpašības. Lietojiet atbilstošu IDC punch-down instrumentu un izvairieties no pārāk lielas izolācijas noņemšanas. Vietās ar spēcīgu elektromagnētisko traucējumu ietekmi vai kur nepieciešama zemēšana, izmantojiet ekranētu moduli un saderīgu ekranētu kabeli, nevis neekranētu risinājumu.
