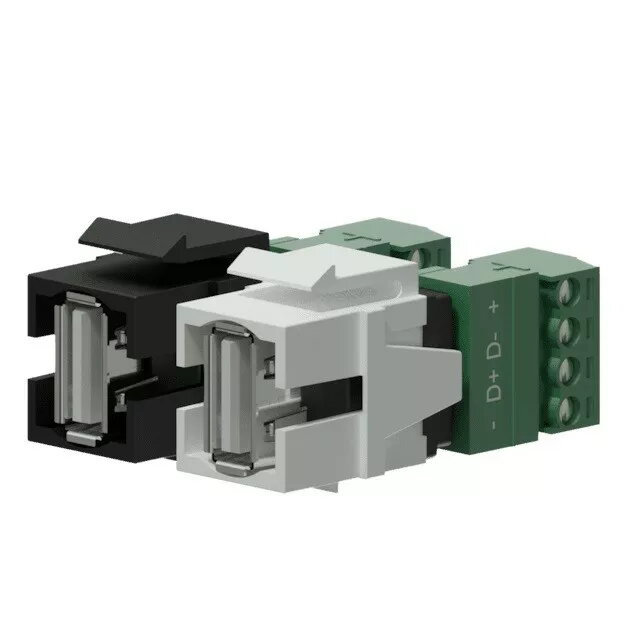

Procab Keystone USB 2.0 A uz 4-polu spaiļu bloka adapters (paneles montāža)

Procab Keystone USB 2.0 A uz 4‑polu skrūvju termināļa adapteris (paneles montāža) ir keystone‑formāta savienotājs, kas pārvērš standarta USB 2.0 Type A savienojumu uz 4‑polu skrūvju termināli, paredzētu montāžai paneļos vai sienas plātnēs. Tas nodrošina kompaktu un profesionālu risinājumu USB datu un barošanas vadu tiešai pievienošanai pielāgotās konstrukcijās, AV skapjos un vadības paneļos.

Priekšrocības

Keystone formāts atvieglo integrāciju standarta sienas plātņu un paneļu sistēmās bez papildu apdares darbu veikšanas. Skrūvju termināļi nodrošina drošu vadu fiksāciju un vienkāršo pielietojumu bez lodēšanas, kas ir ērtāk laukdarbiem un ātrām izmaiņām instalācijā. Adapteris atbalsta USB 2.0 datu pārus un zemas sprieguma barošanu, tā robustā konstrukcija nodrošina stabilu turēšanu paneļa rāmī un uzticamu elektrisko kontaktu.

Piemērots

• USB 2.0 signālu un barošanas integrēšanai AV skapjos un vadības paneļos
• Montāžai sienas plātnēs vai keystone paneļos ar nepieciešamību pēc tiešas vadu pievienošanas
• Prototipēšanai vai pagaidu lauka vadu ierīkošanai, kur priekšroka dota skrūvju termināļiem
• Zema sprieguma USB datu savienojumiem rūpnieciskās iekārtās vai kioskos

Atslēgas tehniskās īpašības

• Pārveide: USB 2.0 Type A (sieviete) uz 4‑polu skrūvju termināli
• Montāžas stils: keystone‑formāts paneļu vai sienas plātņu montāžai
• Signālu atbalsts: USB 2.0 datu pāri (D+ / D-) un barošanas līnijas (5 V un GND) zema sprieguma lietojumiem
• Terminācija: pieejami skrūvju termināli atsevišķiem vadītājiem
• Materiāls un uzbūve: izturīgs korpuss ar standarta keystone izmēriem drošai fiksācijai

Kā lietot

Novietojiet adapteri atbilstošā keystone sienas plātnē vai paneļa atverē līdz fiksācijai. Nogrieziet un noņemiet izolāciju no vadiem līdz ieteiktajai garumam, ievietojiet katru vadu atbilstošajā skrūvju terminālī un nostipriniet ar skrūvēm. Pievienojiet USB Type A kabeli pie adaptera ligzdas, lai sasaistītu ārējo ierīci. Pārliecinieties, ka vadi atbilst USB pinout (D+, D-, VBUS, GND) un izslēdziet barošanu, veicot termināciju, lai izvairītos no īssavienojumiem. Pēc uzstādīšanas pārbaudiet datu pārraidi un barošanas piegādi ar atbilstošām ierīcēm.

Lietošanas ieteikumi

Mazina traucējumus, izmantojot ekrānotas tinuma pārus USB datu vadiem un izvairoties no to tuvuma spēcīgiem strāvas avotiem vai trokšņainiem kabeļiem. Skrūvju termināļus nostipriniet pietiekami stingri, bet ne pārmērīgi, lai neveiktu vadu bojājumus. Ierobežojiet lietošanu līdz USB 2.0 un zema sprieguma lietojumiem; neizmantojiet adapteri augsti strāvas vai tīkla sprieguma savienojumiem.
