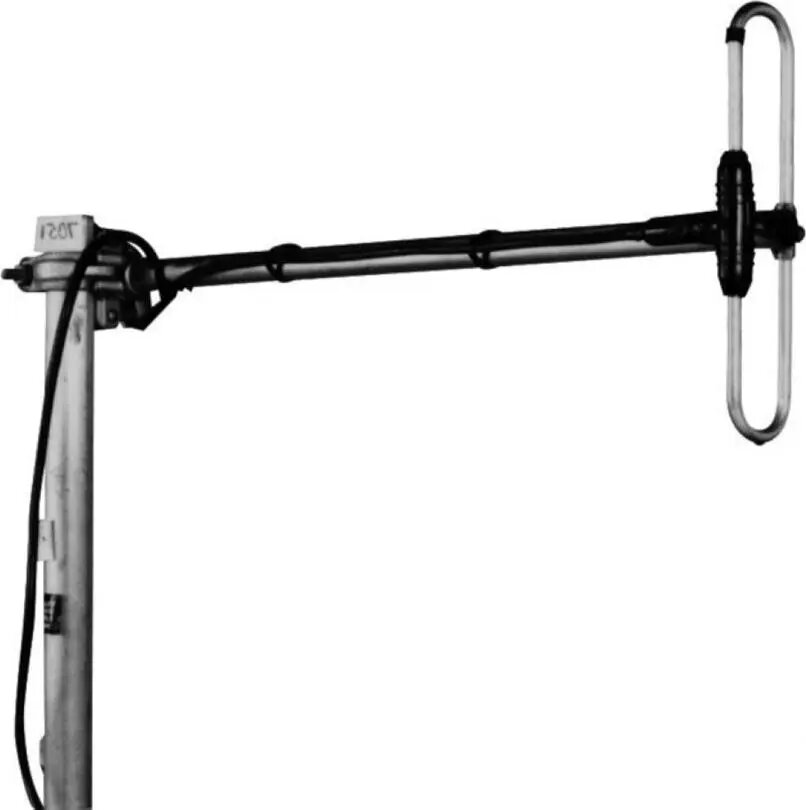

Salocīta dipola antena Procom Mittengespeister 380–430 MHz 0 dBd, RG213 kabelis 3 m

Procom centrēti barots salocīts dipols frekvenču joslai 380–430 MHz nodrošina uzticamu visvirzienu saņemšanu un pārraidi norādītajā VHF/UHF joslā. Antena ar nominālo pastiprinājumu 0 dBd tiek piegādāta kopā ar 3 m RG213 koaksiālo kabeli, kas ļauj to tūlītēji pieslēgt bāzes stacijām, radio saitēm vai citai iekārtai. Salocītā dipola konstrukcija nodrošina plašu joslu un stabilu impedanci darba frekvenču diapazonā, samazinot nepieciešamību pēc biežām regulēšanas darbībām.

Priekšrocības

Salocītā dipola konstrukcija nodrošina plašu darbības joslu un pastiprinātu barošanas punktu stabilitāti, kas samazina regulēšanas nepieciešamību. Ar 0 dBd nominālo pastiprinājumu antena sniedz neitrālu, visvirzienu starojuma raksturu, kas piemērots vienmērīgai pārklājuma nodrošināšanai ap horizonta asi. Komplektācijā esošais 3 m RG213 kabelis nodrošina izturīgu un zudumu ziņā efektīvu savienojumu īsiem kabeļu garumiem un vienkāršo montāžu. Konstrukcija paredzēta vienkāršai uzstādīšanai un ilgtermiņa ārējai ekspluatācijai, ja nepieciešams.

Piemērots

• Bāzes staciju uzstādīšanai frekvenču diapazonā 380–430 MHz
• Fiksētām radio saitēm un punktiem-multipunktu sistēmām
• Uzdevumiem, kuriem nepieciešams visvirzienu pārklājums un stabila impedanse
• Integrācijai ar transīveriem, repeatēriem un uzraudzības iekārtām

Galvenās specifikācijas

• Darbības frekvenču diapazons: 380–430 MHz
• Nominālais pastiprinājums: 0 dBd (attiecībā pret pusviļņa dipolu)
• Barošanas veids: centrāli barots salocīts dipols
• Komplektā piegādātais kabelis: 3 m RG213 koaksiālais kabelis
• Polaritāte: parasti horizontāla (atkarībā no uzstādīšanas orientācijas)
• Starojuma shēma: visvirzienu horizontālajā plaknē

Kā lietot

Uzstādiet antenu uz piemērotas mastas vai balsta tā, lai dipola elementi nebūtu tuvu citiem vadītājiem vai lieliem metāla objektiem, nodrošinot optimālu visvirzienu darbību. Pieslēdziet komplektā esošo 3 m RG213 kabeli pie antenas barošanas vietas un nogādājiet kabeli līdz radioiekārtai; ārējās instalācijas vietās nodrošiniet savienojumu hermetizāciju un aizsardzību pret mitrumu. Pielāgojiet uzstādīšanas augstumu un orientāciju atbilstoši nepieciešamajai pārklājuma zonai un vietējām ierobežojumu prasībām. Pēc montāžas pārbaudiet VSWR un sistēmas darbību, veicot nelielas pozīcijas korekcijas, ja nepieciešams.

Ekspluatācijas ieteikumi

Ārējām uzstādīšanām nodrošiniet kabelu ievades un savienojumu hermetizāciju, izmantojiet korozijizturīgus stiprinājumus. Turiet kabeļa garumu pēc iespējas īsāku, lai samazinātu signāla zudumus; nepieciešamības gadījumā izvēlieties zemāku zudumu koaksiālo kabeli garākiem posmiem. Regulāri pārbaudiet mehāniskos stiprinājumus un kabeļa stāvokli, lai saglabātu stabilu darbību.
