RJ45 bezinstrumentu spraudnis QOLTEC 54540 CAT6 STP priekš aizsargātiem Ethernet kabeļiem

Toolless RJ45 plug QOLTEC 54540 CAT6 STP ir savienotājs, paredzēts ekrānētu CAT6 Ethernet kabeļu noslēgšanai bez spiedes instrumenta izmantošanas. Savienotājs saglabā kabeļa ekrānu un nodrošina uzticamu RJ45 savienojumu tīkla uzstādīšanai, pagarinājumu izgatavošanai vai remontam. Bez instrumentiem veiktā montāža vienkāršo darbu uz vietas un nelielas instalācijas, saglabājot CAT6 STP elektriskās un mehāniskās īpašības.

Priekšrocības

Bezinstrumentu dizains paātrina ekrānētu Ethernet kabeļu noslēgšanu un samazina nepieciešamību pēc speciāla aprīkojuma. CAT6 STP konstrukcija nodrošina pāru ekrānu, samazinot elektromagnētiskos traucējumus un saglabājot signāla integritāti. Savienotājs nodrošina stabilu kabeļa mehānisko nostiprinājumu un standarta RJ45 saskarni, kas ir saderīga ar slēdžiem, maršrutētājiem un patch paneļiem. Materiāli un kontaktu izvietojums atbilst CAT6 prasībām.

Piemērots

• Ekrānētu CAT6 kabeļu noslēgšanai uz vietas bez spiedes instrumentiem
• Īsu patch kabeļu izgatavošanai vai remontam birojos vai mājās
• Tīkla servisam uz vietas, kad svarīgi saglabāt kabeļa ekrānu
• Nelielām instalācijām un ātrai tīkla paplašināšanai

Atslēgas specifikācijas

• Kategorija: saderīgs ar CAT6, ekrānēta vītā pāra (STP) konstrukcija
• Savienotāja tips: 8P8C (RJ45) vīriešu kontakts
• Montāža: bezinstrumentu noslēgšana, nav nepieciešami spiedes rīki
• Ekrāna noturība: saglabā folijas/ādas kontaktu ar savienotāja korpusu
• Kontaktu izkārtojums: standarta 8 vadi CAT6 veiktspējai
• Atbilstoši vadītāji: parasti CAT6 daudzvadu vai vienvadu vadītāji
• Lietojuma vide: iekštelpu tīkla instalācijas (birojs, mājas, serveru telpas)

Kā lietot

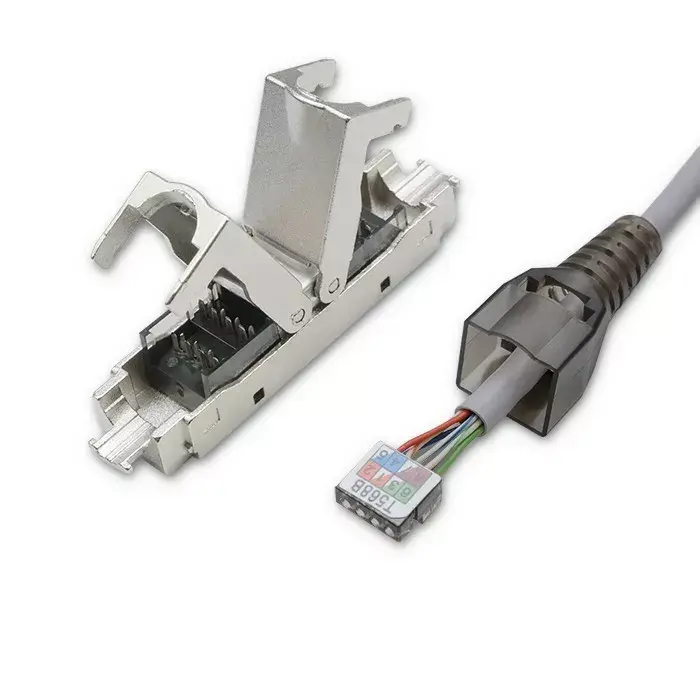

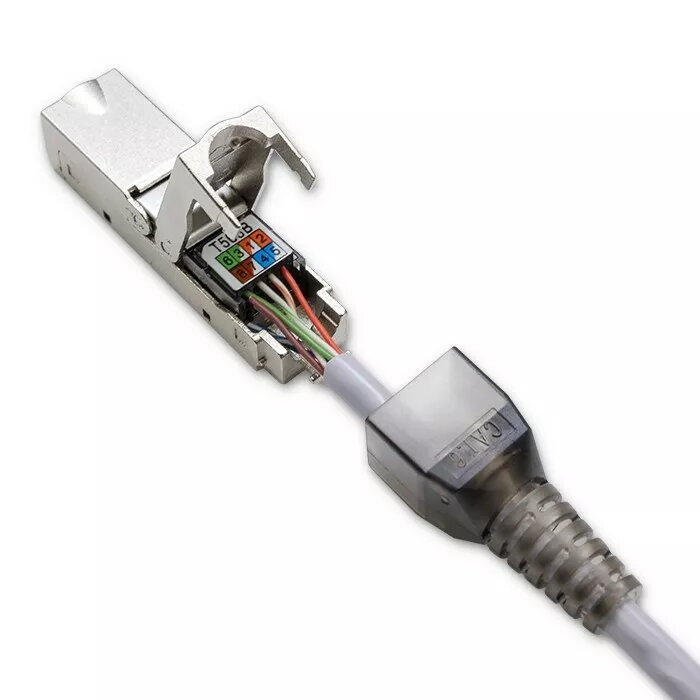

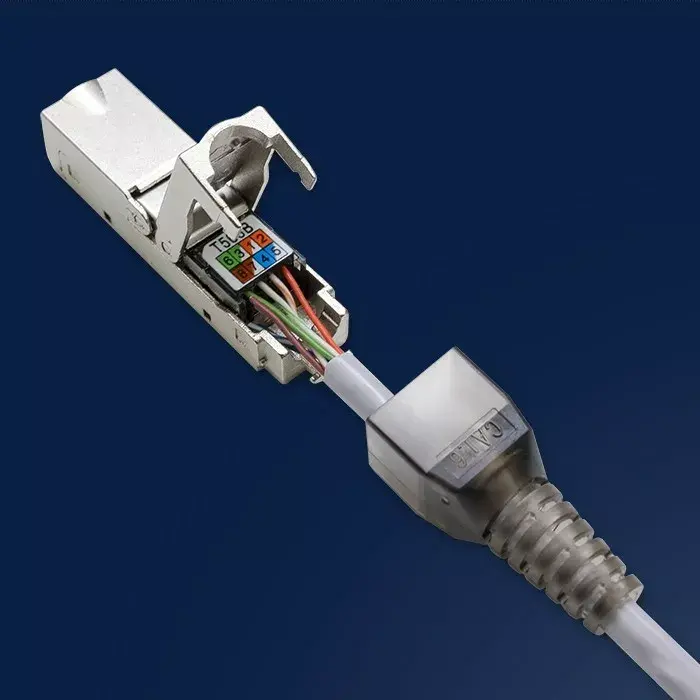

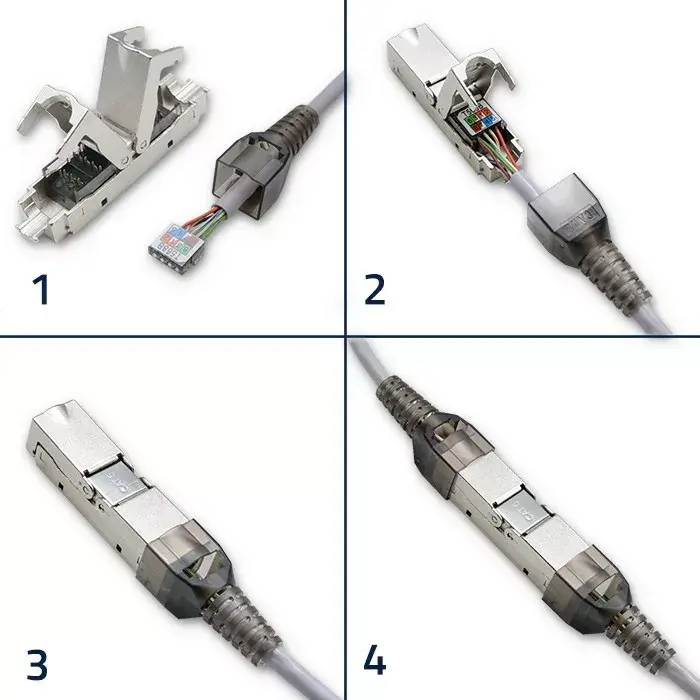

Sagatavojiet ekrānēto CAT6 kabeli, noņemot ārējo apvalku līdz ieteiktajam garumam un atklājot foliju vai pinumu un izolētos vadus. Atvīstiet pārus tikai tik daudz, cik nepieciešams noslēgšanai. Uzvelciet savienotāju uz kabeļa gala tā, lai ekrāns kontaktētos ar korpusa noturēšanas elementu, un sakārtojiet vadus pareizā secībā izvēlētajam vadu standardam (TIA/EIA 568A vai 568B). Aktivizējiet bezinstrumentu mehānismu saskaņā ar ražotāja norādījumiem līdz kontakti cieši tur vadus un ekrāns ir fiksēts. Pārbaudiet mehānisko stiprinājumu ar vieglu stiepšanas testu un pārbaudiet līniju ar kabeļu testeru, lai pārliecinātos par pāru un signāla integritāti.

Lietošanas ieteikumi

Lietojiet savienotāju ar pareizi sagatavotiem ekrānotiem CAT6 kabeļiem un konsekventi ievērojiet izvēlēto vadu izkārtojuma standartu. Neatvīstiet pārus pārmērīgi un nodrošiniet uzticamu ekrāna pieslēgumu pie korpusa, lai saglabātu aizsardzību pret traucējumiem. Pēc montāžas pārbaudiet kabeļa veiktspēju ar atbilstošu testierīci un izmantojiet savienotāju telpās atbilstoši ekspluatācijas prasībām.
