4‑ceļu kavitatīvs sadalītājs Rangeful CS4W — 4 porti, 50 Om

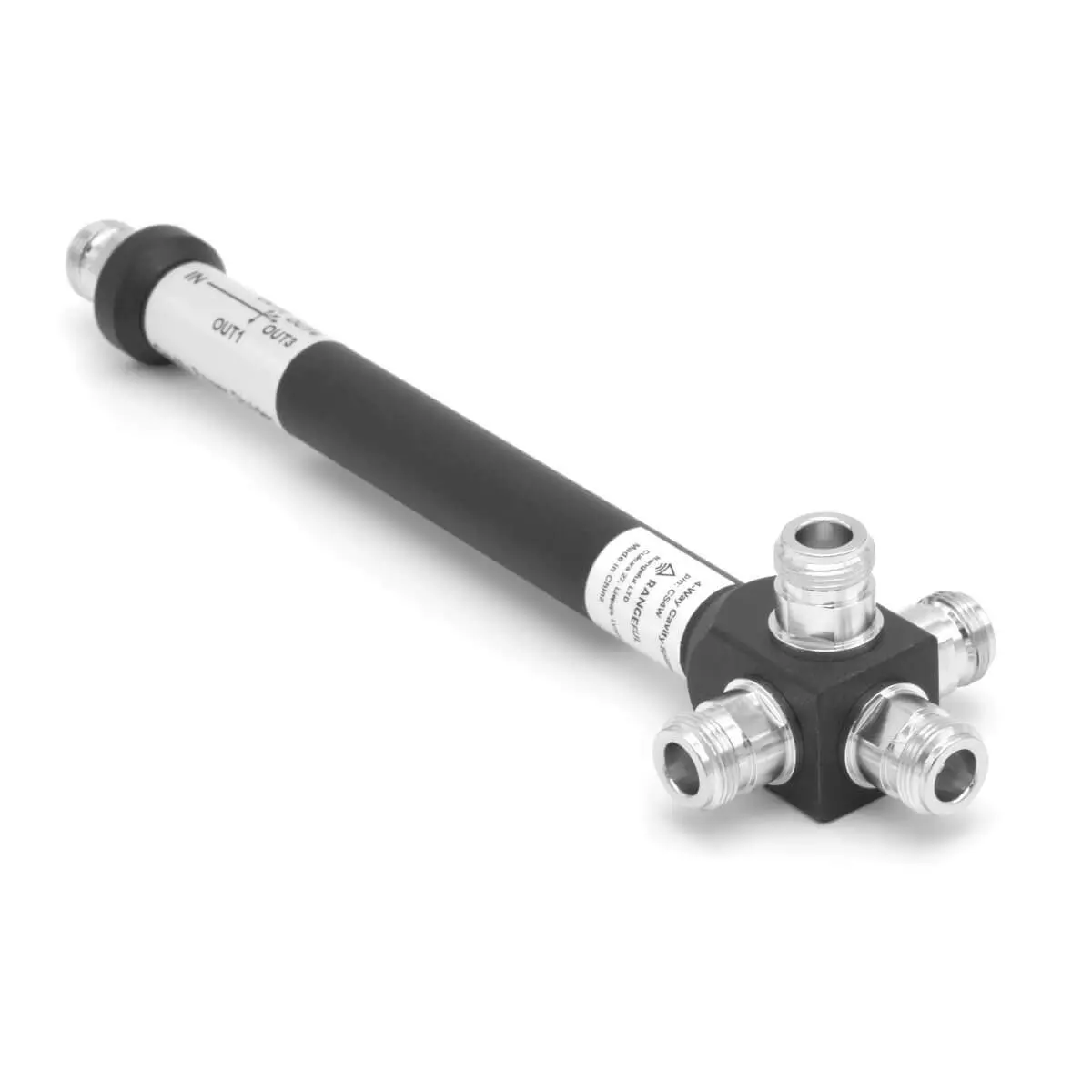

Rangeful CS4W ir 4‑virzienu cavity sadalītājs ar 50 Ω impedanci, kas vienmērīgi sadala vai apvieno RF signāla jaudu (līdz 50 W) uz četriem izvadiem. Kompakts alumīnija korpuss un N‑Female savienotāji nodrošina piemērotību mobilo signālu pastiprināšanas sistēmām, RF sadalē un testu stendiem.

Priekšrocības

CS4W raksturo maza masa un izturīgs alumīnija korpuss ar ērtu montāžu uz virsmas. Kvalitatīvie N‑Female savienotāji un plašs mobilo frekvenču atbalsts nodrošina stabilu savienojumu. Zemas iekšējās zudumi un plaša darba josla ļauj strādāt ar augstāku jaudu un saglabā vienādas īpašības visos portos.

Piemērots

• Mobilo signālu sadalīšanai uz četrām iekštelpu antenām
• RF signāla sadalīšanai mazās raidorganizācijās vai laboratorijās
• Signālu apvienošanai apgrieztā darbībā kā combiner (atbilstoši specifikācijai)
• Lietošanai kopā ar Rangeful pastiprinātājiem un citu 50 Ω aprīkojumu

Galvenās specifikācijas

• Modelis: Rangeful CS4W
• Porti: 4 izejas (plus 1 ieeja)
• Impedance: 50 Ω
• Maksimālā ieejas jauda: līdz 50 W
• Savienotāji: N‑Female
• Atbalstītās frekvences: 800 MHz (LTE800), 900 MHz (EGSM/GSM-900, UMTS900), 1800 MHz (GSM-1800, LTE1800), 2100 MHz (UMTS2100), 2600 MHz (LTE2600)
• Korpuss: alumīnijs

Kā lietot

Pieslēdziet RF avotu pie ieejas porta un pievienojiet līdz četriem koaksiālajiem kabeļiem ar N‑Male savienotājiem pie izejas portiem. Ja netiek izmantoti visi četri izejas porti, uz brīvajiem portiem pieslēdziet piemērotas terminētas slodzes (dummy load), lai novērstu atstarošanu. Pārliecinieties, ka visi savienojumi ir cieši, un ierīce ir droši piestiprināta, lai samazinātu mehānisko slodzi uz kabeļiem. Ievērojiet maksimālo ieejas jaudu un saglabājiet 50 Ω impedanci visā sistēmā.

Ieteikumi lietošanai

Izmantojiet CS4W tikai tad, ja nepieciešami četri izejas porti; ja nepieciešami mazāk portu, izvēlieties atbilstošu sadalītāju ar mazāku portu skaitu, lai samazinātu slodzi. Pārliecinieties par 50 Ω saderību un cik iespējams īsiniet koaksiālo kabeļu garumu. Nepārsniedziet norādīto ieejas jaudu un uz brīvajiem portiem uzstādiet terminētās slodzes.
