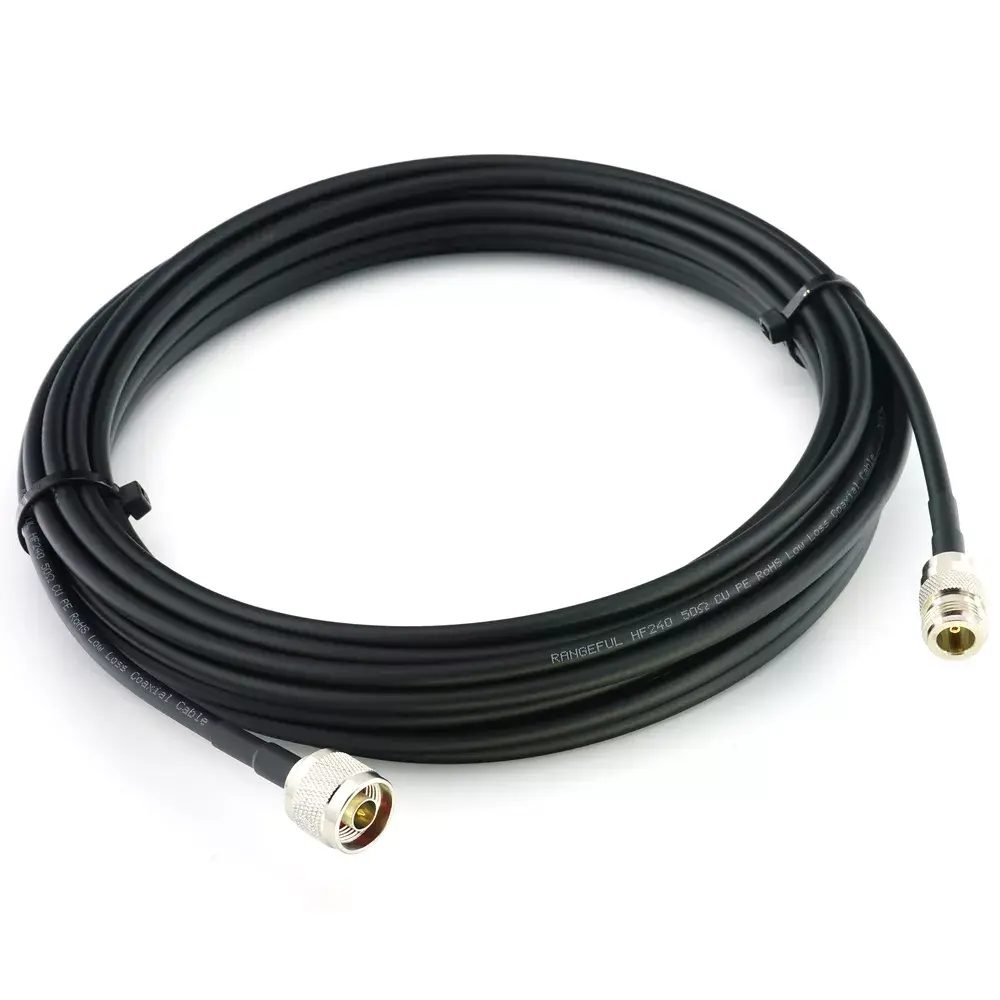

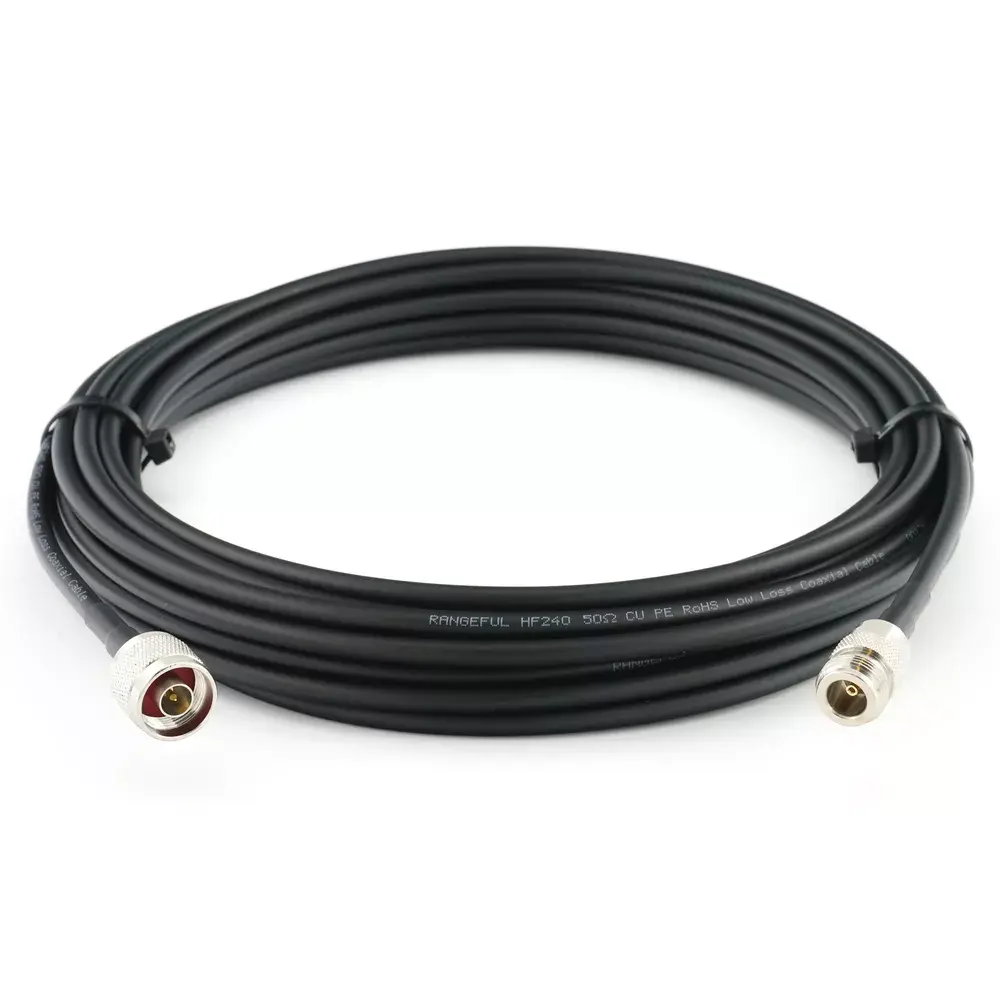

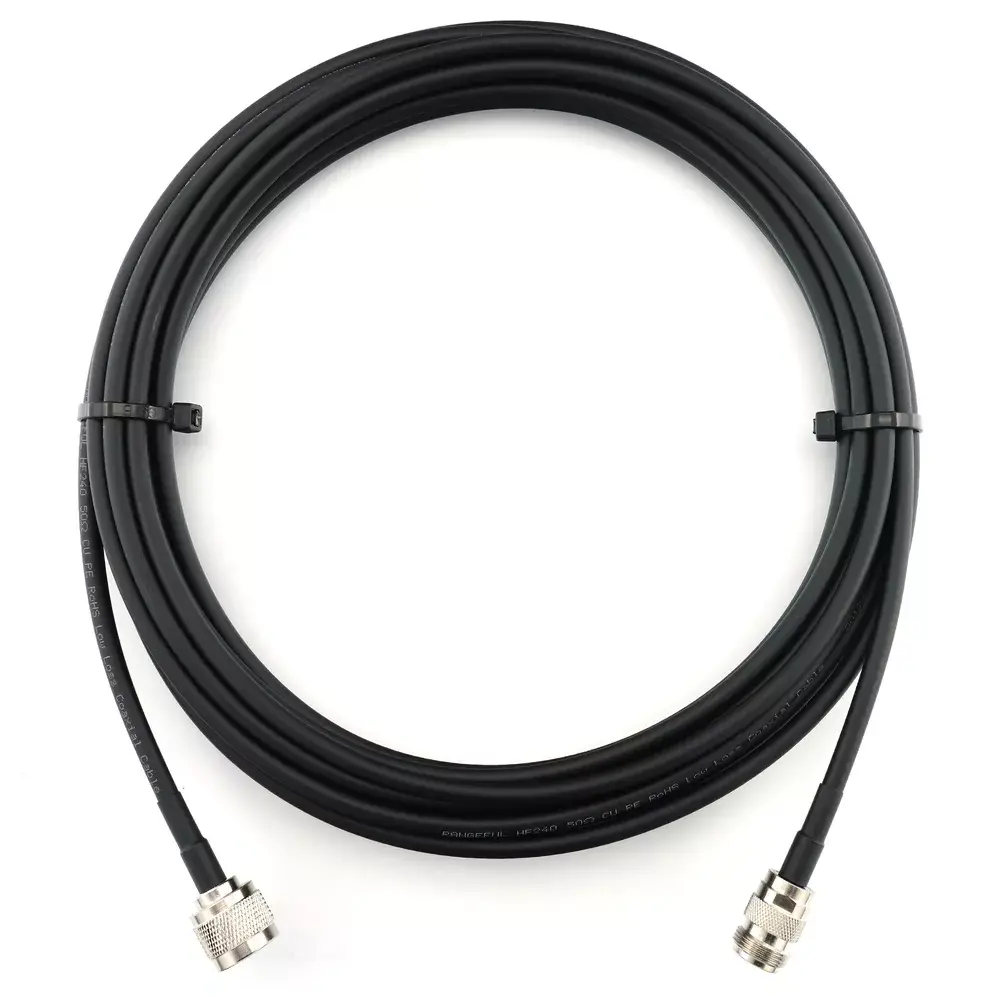

Koaksiālais kabelis Rangeful HF240 50 Ω N vīrietis — N sieviete, 7 m

Rangeful HF240 ir koaksiālais kabelis ar 50 Ω raksturimpedanci un N vīriešu uz N sieviešu savienotājiem, garums 7 m, paredzēts RF signālu pārraidei. Kabelis nodrošina saskaņotu 50 omi ceļu starp iekārtām ar N tipa interfeisiem, piemērots antenu, mērinstrumentu un radio sistēmu savienošanai. Kabelis ir piemērots dažādiem iekštelpu un aizsargātu āra uzstādījumu scenārijiem, kur nepieciešama uzticama signāla pārvade.

Priekšrocības

Kabelis nodrošina stabilu impedances saskaņojumu, kas samazina signāla atstarošanos un saglabā paredzamu RF veiktspēju. N tipa savienotāji nodrošina stingru mehānisko savienojumu un labu ekranošanu pret elektromagnētiskajām traucējumiem. 7 m garums piedāvā elastību ierīču izvietojumā bez pārmērīgas signāla novecošanās tipiskos VHF un UHF pielietojumos. Konstrukcija un materiālu izvēle ir vērsta uz elektrisko parametru saglabāšanu un ērtu montāžu.

Piemērots

• Antenas pieslēgšanai pie raidītājiem un maršrutētājiem ar N tipa portiem
• Laboratorijas testierīču un spektra analizatoru savienošanai
• Īslaicīgai vai pastāvīgai radio sistēmu kabelēšanai — bāzes stacijām un pastiprinātājiem
• Iekštelpu un aizsargātu āra RF padeves līniju izmantošanai, kur nepieciešams 50 Ω impedances

Atslēgas specifikācijas

• Raksturimpedance: 50 Ω

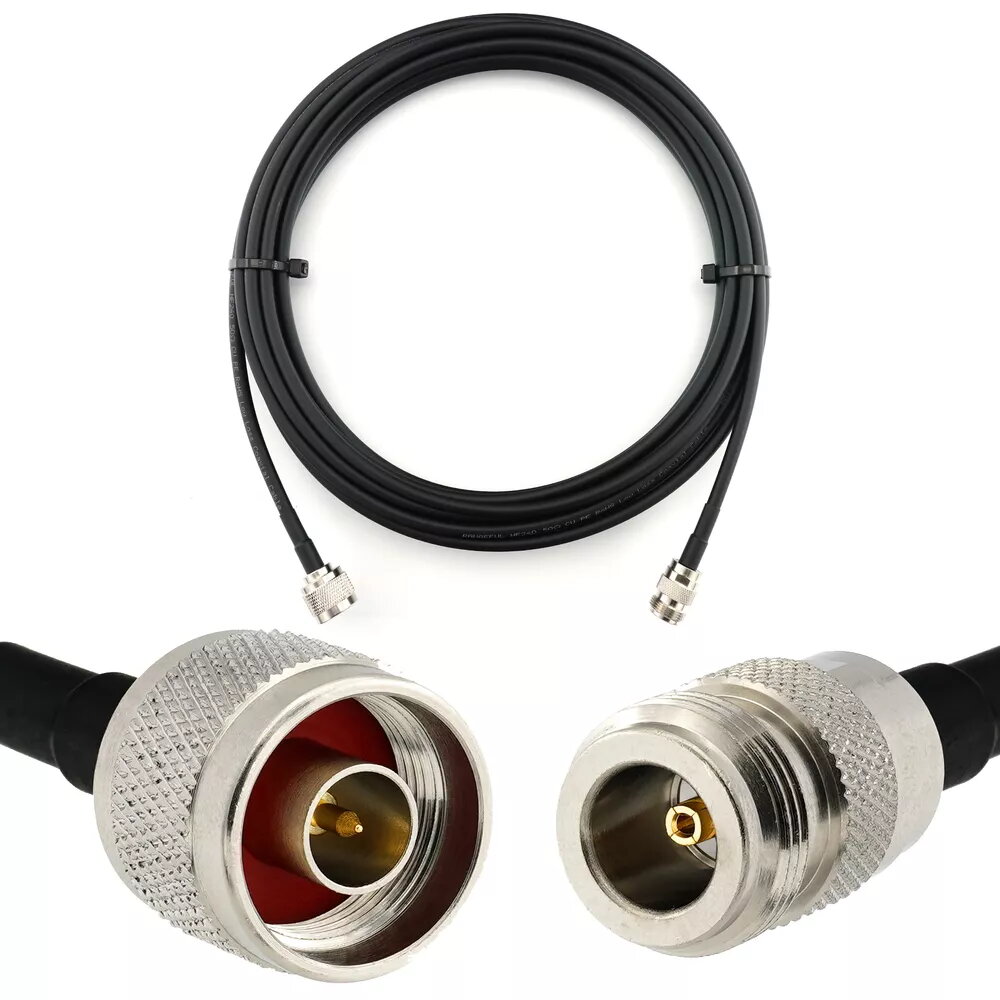

• Savienotāju tips: N vīrietis uz N sievieti
• Kabeļa garums: 7 m
• Izmantošana: RF signālu pārraide
• Tipisks frekvenču pielietojums: piemērots VHF/UHF un daudziem testu mikrovilņu pielietojumiem (atkarīgs no sistēmas prasībām)

Kā lietot

Pirms pieslēgšanas pārliecinieties, ka abām ierīcēm ir saderīgi N tipa porti un kabelis nav bojāts. Saskaņojiet N vīrieša un N sievietes savienotājus, manuāli pievelciet savienotāja uzgriezni, lai nodrošinātu savienojumu, un, ja nepieciešams, izmantojiet momenta atslēgu precīzai pievēršanai. Maršrutējiet kabeli tā, lai izvairītos no asiem liekumiem, kinks un mehāniskas slodzes; nostipriniet ar atbilstošām skavām vai saitēm. Āra lietošanai nodrošiniet savienotāju un kabeļa ieejas hermētiskumu pēc objekta prasībām.

Ieteikumi lietošanai

Lai saglabātu signāla integritāti, izvairieties no kabeļa liekšanas zem minimālā liekuma rādiusa un atkārtotas locīšanas pie savienotājiem. Regulāri pārbaudiet savienotāju stāvokli uz koroziju vai netīrumiem un pēc nepieciešamības tīriet ar piemērotu kontakttīrīšanas līdzekli. Kritisku mērījumu vai augstas jaudas instalāciju gadījumā pārbaudiet ievietošanas zudumus un atstarošanas zudumus ar atbilstošu mērīšanas iekārtu, lai apstiprinātu sistēmas veiktspēju.
