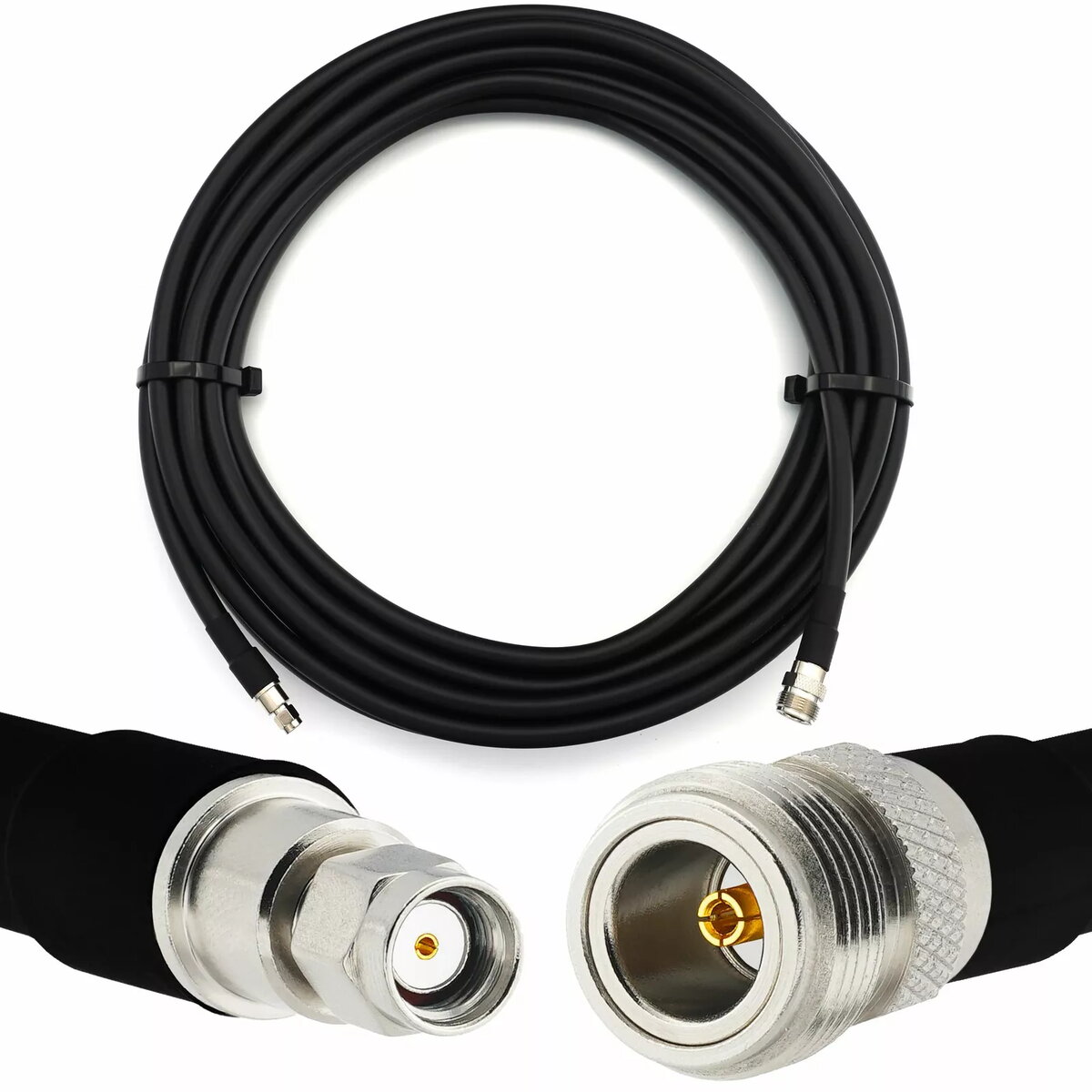

Koaksiālais kabelis Rangeful HF400 1 m RP‑SMA vīrietis uz N sieviete, pilnvarš, 50 Ω

Rangeful HF400 koaksiālais kabelis 1 m ar RP‑SMA male uz N female savienotājiem nodrošina īsus RF savienojumus ar zemu zudumu un stabilu 50 Ω pretestību. Pilnīgi vara vadītāji nodrošina labu vadītspēju, bet HF400 konstrukcija uztur impedances konsekvenci, samazinot signāla atstarošanos. Kabelis piemērots savienošanai starp nelieliem bezvadu moduļiem un lielākām antenām vai testierīcēm.

Priekšrocības

Vara vadītāji samazina pretestību un signāla zudumus salīdzinājumā ar citām vadītāju opcijām, savukārt HF400 konstrukcija palīdz uzturēt konstantu viļņa pretestību un labu saskaņojumu. RP‑SMA male savienotājs nodrošina kompaktu pieslēgumu pie iekārtām, bet N female puses savienojums ir robusts un piemērots rūpnieciskai vai laboratorijas lietošanai. 1 m garums nodrošina minimālu slogu un ērtu izmantošanu īsiem starpsavienojumiem.

Piemērots

• Savienotājiem starp maršrutētājiem, piekļuves punktiem vai RF moduļiem ar RP‑SMA un antenām ar N‑tipa portiem
• Laboratorijas un testa iekārtu konfigurācijām, kur nepieciešams īss zemu zudumu koaksiālais kabelis
• Profesionālām radio instalācijām un 50 Ω RF sistēmu savienojumiem
• Antenas izmēģinājumiem, mērījumiem un traucējumu novēršanai

Galvenās specifikācijas

• Kabeļa tips: HF400 koaksiālais
• Garums: 1 m
• Savienotājs A: RP‑SMA male
• Savienotājs B: N female
• Vadītāja materiāls: pilnīgi varš
• Viļņa pretestība: 50 Ω
• Tipiska lietošana: RF signālu pārraide antenām, maršrutētājiem, testa iekārtām un radio instalācijām

Kā lietot

Pirms lietošanas pārbaudiet kabeli un savienotājus uz redzamiem bojājumiem. Savienojiet N female pusi ar atbilstošo N male pavedienu, viegli uzvītājot uz vietas; nevajadzētu pārmērīgi pievilkt ar instrumentiem bez specifiskām momenta vērtībām. Savienojiet RP‑SMA male ar atbilstošo RP‑SMA female kontaktu un nodrošiniet drošu saspiedumu. Kabeļa maršrutēšanā izvairieties no asiem saliekumiem un saspiešanas, kas varētu ietekmēt RF īpašības. Testa iekārtās apzīmējiet kabeļa galus un samaziniet atkārtotu pieslēgšanu/atslēgšanu, lai saglabātu stabilu veiktspēju.

Lietošanas ieteikumi

Kabelis ir paredzēts galvenokārt iekšējai lietošanai; ja nepieciešama izvietošana ārā, nodrošiniet aizsardzību pret mitrumu un UV starojumu. Lai pārliecinātos par atbilstību prasībām, pārbaudiet VSWR vai ievietošanas zudumu ar piemērotu mēriekārtu un ņemiet vērā kabeļa garumu, plānojot RF ķēdes.
