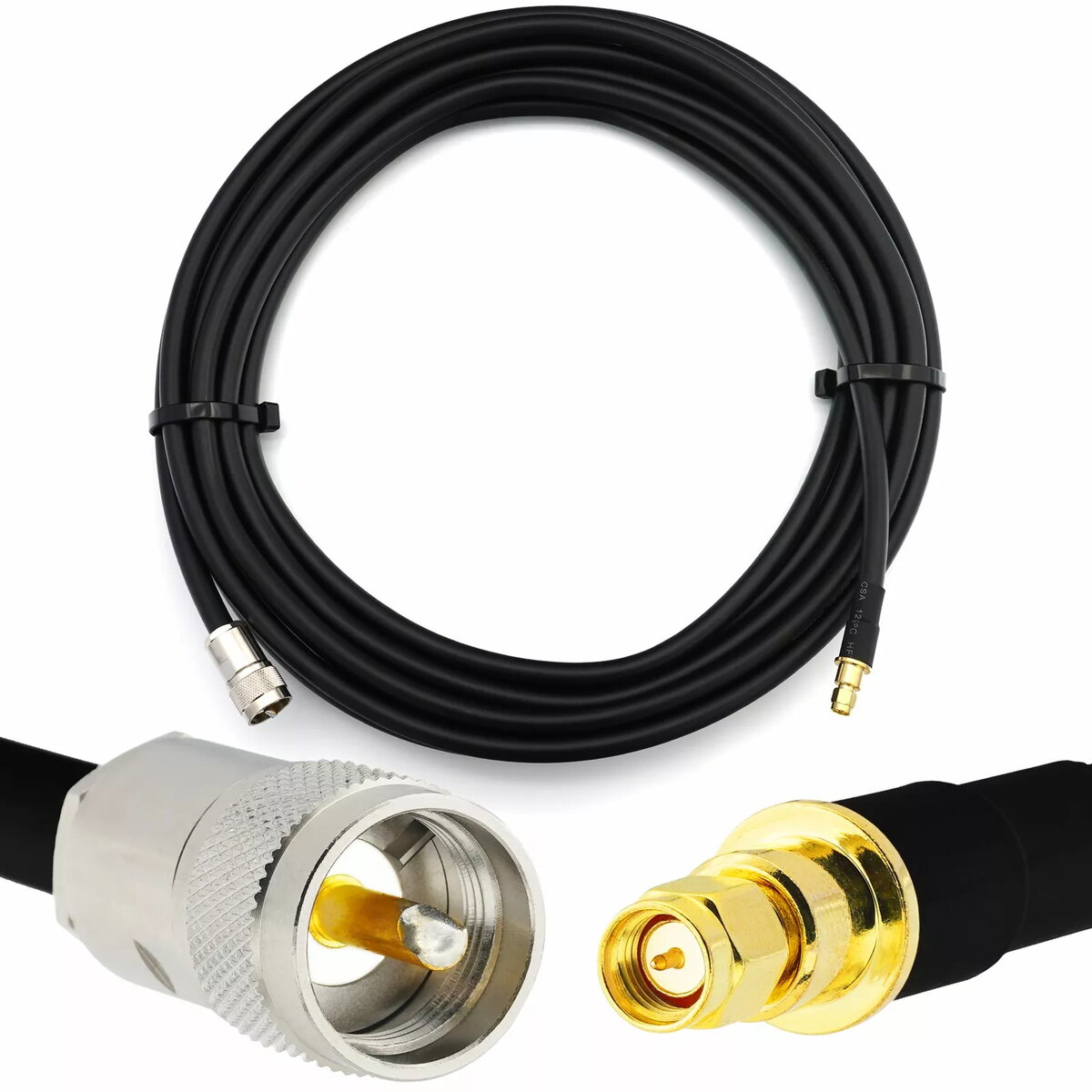

Koaksiālais kabelis Rangeful SMA Male uz PL259 UHF HF400-SM-PL-25 25 m pilnīga vara 50 Ω

Rangeful SMA Male to PL259 UHF HF400-SM-PL-25 koaksiālais kabelis ir 25 m garš 50 Ω pilnvara vara kabelis, paredzēts HF un UHF radio savienojumiem. Vienā galā ir SMA male savienotājs, otrā — PL259 (UHF). Kabelis nodrošina tiešu pieslēgumu starp transīveriem, antenām un citu radioiekārtu, saglabājot zemu zudumu līmeni un stabilu RF veiktspēju uz HF un zemākajiem UHF joslām.

Priekšrocības

Pilnvara vara serdes un ekrāna konstrukcija samazina pretestības zudumus un uzlabo signāla pārvadi salīdzinājumā ar vara pārklājuma materiāliem. 50 Ω impedances novērš saderības problēmas ar lielāko daļu radioiekārtu HF/UHF diapazonos. 25 m garums nodrošina brīvību antenas novietošanai, savukārt SMA male un PL259 savienotāji atbalsta izplatītākos savienojumu tipus. Kabelis ir izstrādāts, lai nodrošinātu līdzsvaru starp elastību un izturību gan pastāvīgai, gan pagaidu uzstādīšanai.

Piemērots

• HF un zemāku UHF transīveru savienošanai ar antenām un tuneriem
• Portatīvajiem un bāzes stacijas radio risinājumiem
• Radioiekārtu sasaistīšanai ar atšķirīgiem savienotāju tipiem (SMA male uz PL259)
• Lauka testiem un pagaidu uzstādēm, kur nepieciešams 25 m kabeļa garums

Galvenās specifikācijas

• Garums: 25 metri
• Impedance: 50 Ω
• Serdes un ekrāna materiāls: pilnvara
• Savienotājs A: SMA male
• Savienotājs B: PL259 (UHF)
• Paredzētais frekvenču diapazons: HF un zemākie UHF (raksturīgi 50 Ω koaksiālajiem kabeļiem)
• Kabeļa tips: koaksiālais ar uzsvaru uz zemu zudumu un elastību

Kā lietot

Pārliecinieties, ka gan transīvers, gan antena ir paredzēti 50 Ω impedancei un ka to savienotāji atbilst SMA male un PL259 tipam vai izmantojiet piemērotus adapterus. Novietojiet kabeli tā, lai izvairītos no asiem līkumiem un pārmērīgas stiepšanas; ievērojiet kabeļa ieteicamo līkuma rādiusu, lai saglabātu veiktspēju. Pievienojiet SMA male pie atbilstošā SMA female ligzdas un uzskrūvējiet PL259 līdz stingrai piespiedei ar roku, izvairoties no pārlieku stingras pievilkšanas ar instrumentiem. Pēc uzstādīšanas veiciet vienkāršu RF pārbaudi (SWR vai signāla līmenis), lai pārliecinātos par pareizu pārraidi un uztveri caur kabeļa posmu.

Lietošanas ieteikumi

Lai nodrošinātu ilgtspējīgu veiktspēju, aizsargājiet kabeli no ilgstošas mitruma iedarbības un UV starojuma. Āra ekspluatācijā nodrošiniet savienojumu mehānisku un hermētisku aizsardzību un periodiski pārbaudiet savienotājus uz koroziju vai nolietojumu. Ja kabelis tiek novietots blakus lieliem RF vai elektriskā trokšņa avotiem, izvairieties no tuvuma, lai samazinātu traucējumus.
