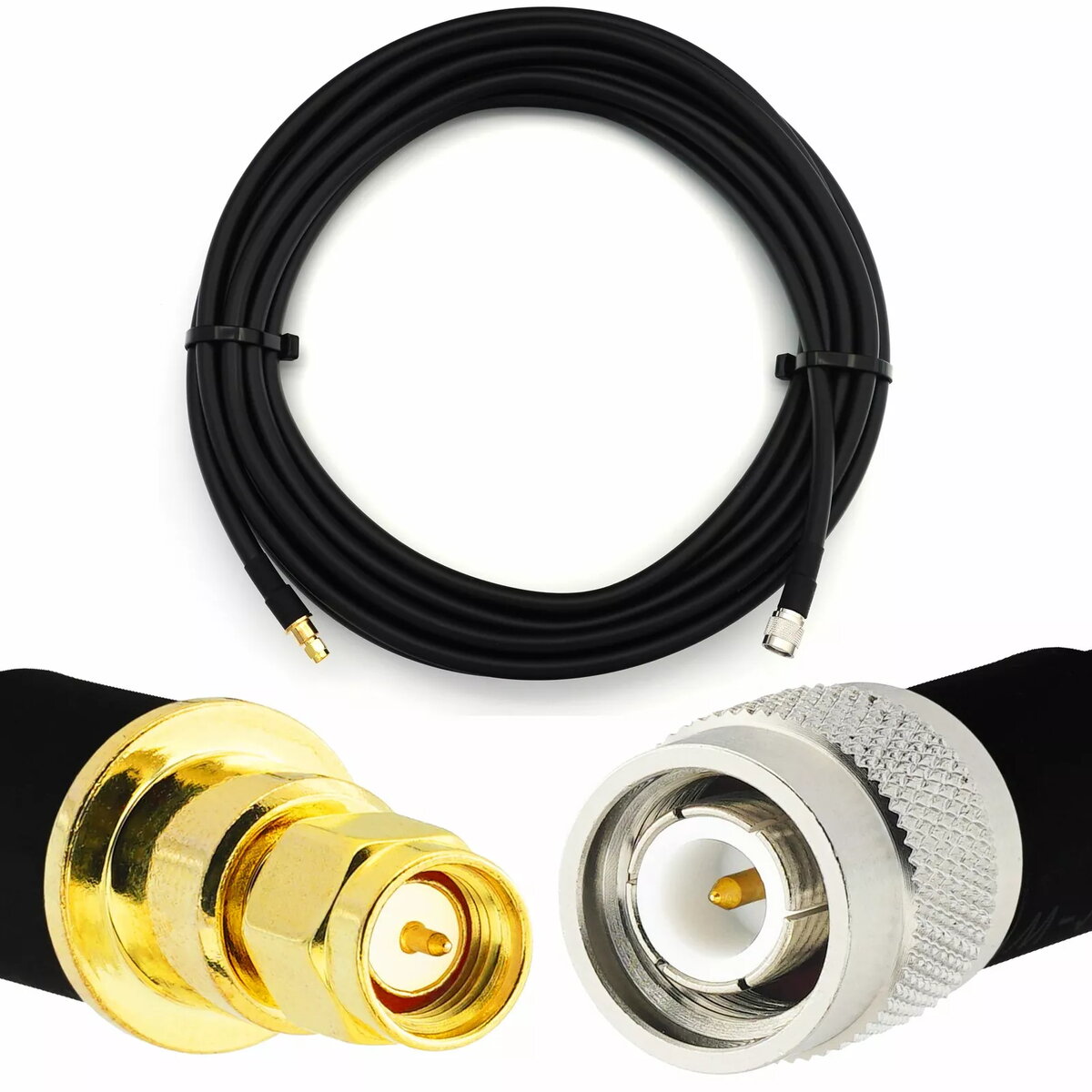

Koaksiālais kabelis Rangeful HF400 50 Ω, TNC vīrietis — SMA vīrietis, pilnīga vara, 1 m

Rangeful HF400 ir 1 m garš 50 Ω koaksiālais kabelis ar TNC vīriešu (male) savienotāju vienā galā un SMA vīriešu (male) savienotāju otrā. Kabelim ir pilnīga vara serde un ekrāns, kas nodrošina stabilu vadītspēju un zemas ievades zudumus īsos RF un antenu savienojumos. Kabelis ir paredzēts testēšanas uzstādījumiem, radioierīcēm, maršrutētājiem un citiem ierīcēm ar 50 Ω koaksiālo pieslēgvietu.

Priekšrocības

Pilnvērtīga vara serde un ekrāns samazina signāla zudumus un refleksijas, nodrošinot vienmērīgu impedances raksturlīkni. TNC male uz SMA male savienotāju kombinācija nodrošina mehānisku stabilitāti un vienkāršu pieslēgšanu daudziem RF aprīkojumiem un adapteriem. 1 m garums ir piemērots elastīgai maršrutēšanai laboratorijas galdiem un kompaktiem uzstādījumiem, saglabājot zemu slodzi salīdzinājumā ar garākiem kabeļiem.

Piemērots

• RF testēšanas iekārtu un mērinstrumentu savienošanai
• Antenu pieslēgšanai maršrutētājiem, modemiem un radio uztvērējiem
• Laboratorijas konfigurācijām un īsiem kabeļu posmiem
• Moduļu sasaistīšanai ar TNC vai SMA 50 Ω portiem

Galvenās specifikācijas

• Raksturīgā pretestība: 50 Ohm
• Kabeļa garums: 1 m
• Serdes un ekrāna materiāls: pilna vara
• Savienotājs A: TNC male
• Savienotājs B: SMA male
• Tipiska lietojuma joma: RF un antenu savienojumi

Kā lietot

Pievienojiet TNC male galu atbilstošajai TNC female kontaktligzdai un SMA male galu — SMA female kontaktligzdai. Pārliecinieties, ka kontakti ir tīri un bez netīrumiem pirms savienošanas. Pieskrūvējiet savienotājus ar rokām līdz stingrai saskarei, neizmantojot pārmērīgu spēku, lai nesabojātu vītņojumu. Novietojiet kabeli tā, lai izvairītos no asiem saliekumiem un pārmērīgas stiepšanas, uzturot piemērotu saliekuma rādiusu, lai saglabātu kabeļa impedances īpašības.

Ieteikumi lietošanai

Lai nodrošinātu optimālu veiktspēju, izmantojiet pēc iespējas īsākus kabeļu posmus un izvairieties no tuvuma spēcīgiem traucējošiem elektromagnētiskajiem avotiem. Regulāri pārbaudiet savienotājus un nomainiet kabeli, ja ir bojāta pārklājuma vai redzami izsisti kontakti. Lietojiet aprīkojumu ar 50 Ω saderību, lai saglabātu pareizu impedanci un samazinātu atdeves zudumu.
