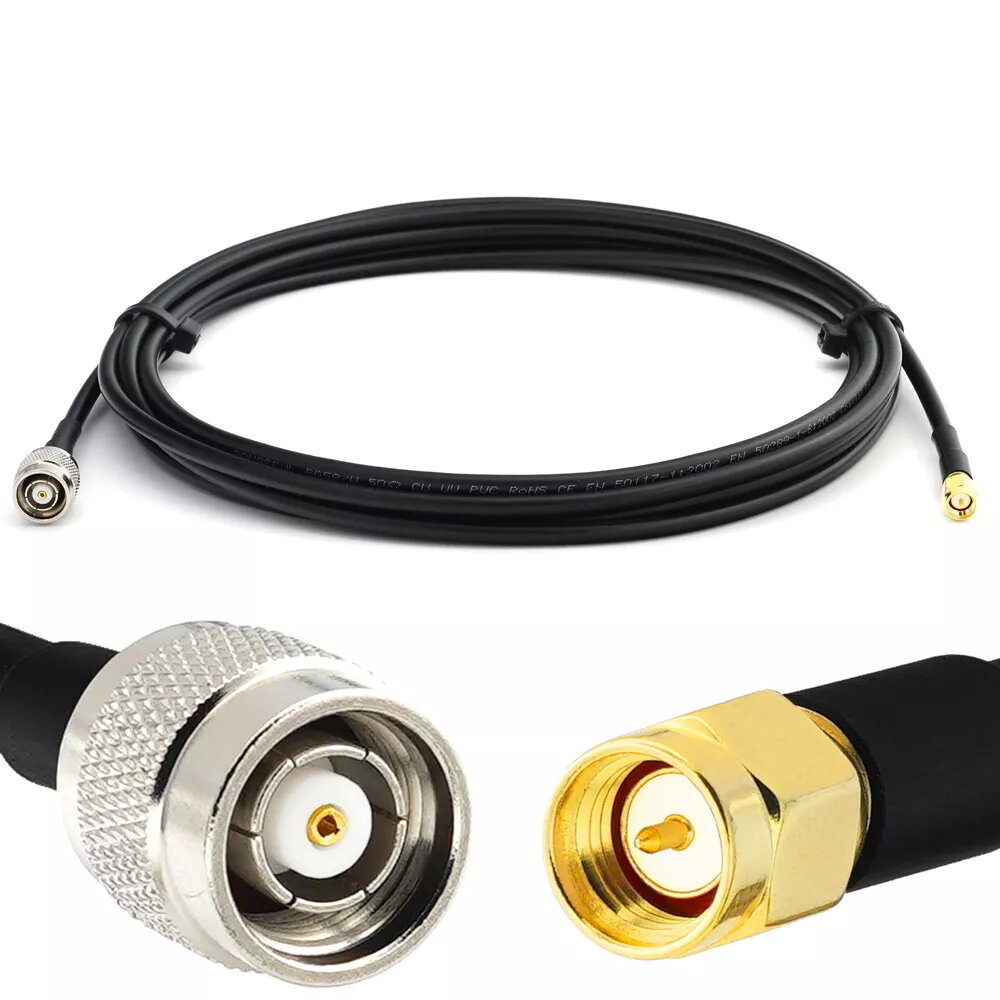

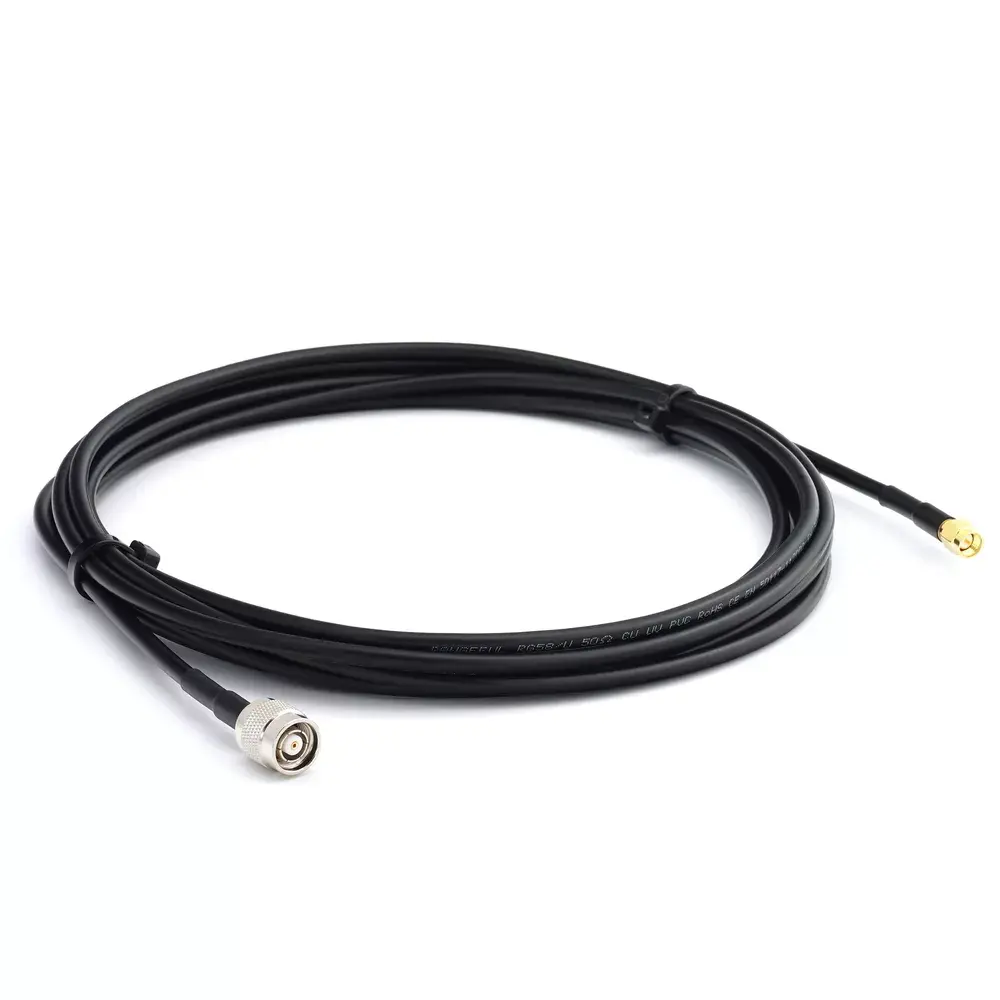

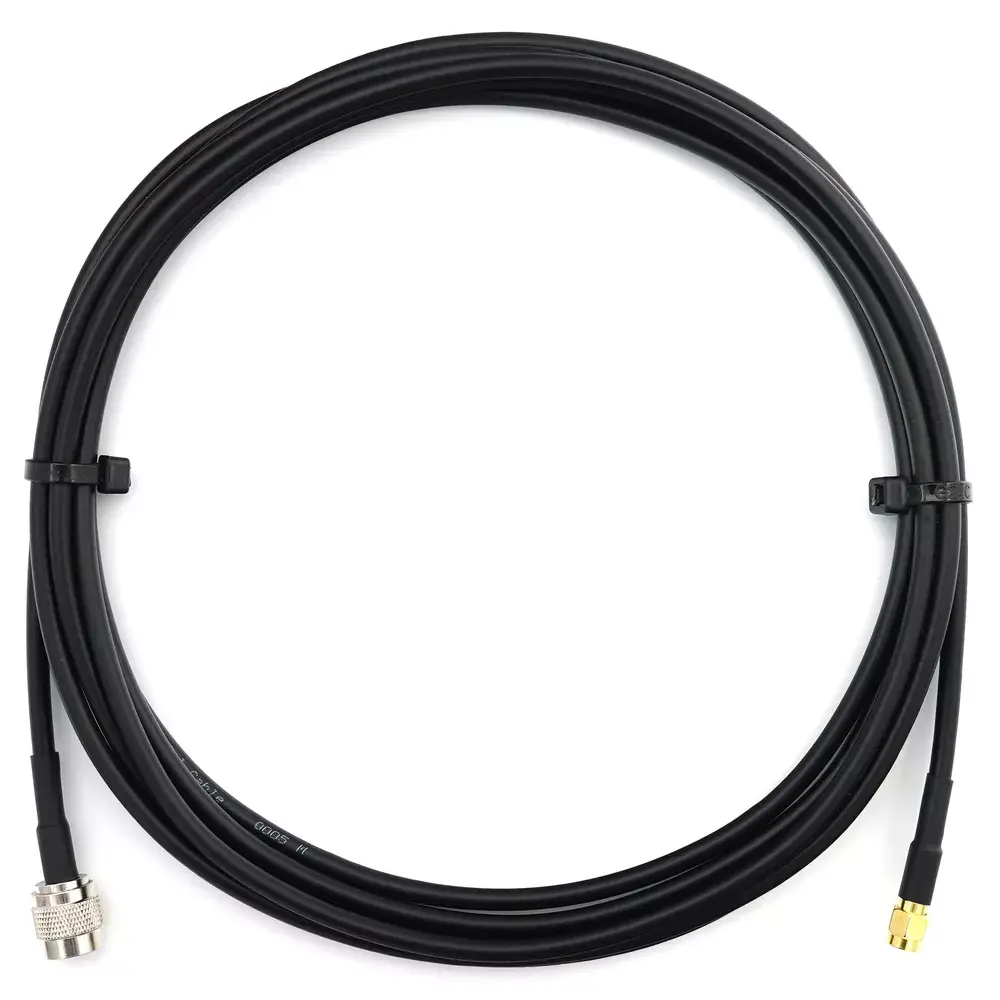

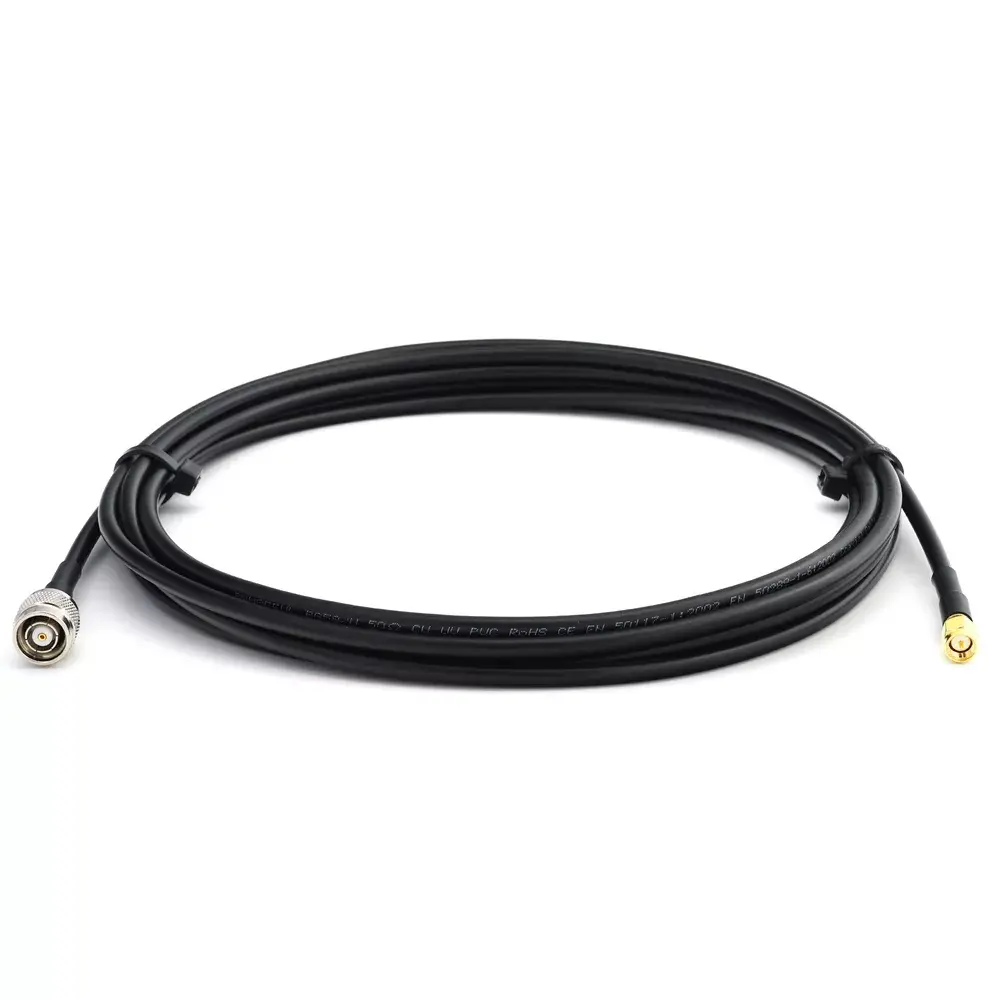

Koaksiālais kabelis Rangeful SMA male uz RP‑TNC male RG58/U 50 Ω, 3 m

Rangeful koaksiālais kabelis 3 metru garumā ar SMA male uz RP‑TNC male savienotājiem ir izgatavots uz RG58/U konstruktīva un paredzēts 50 Ω sistēmām. Kabelis nodrošina elastīgu RF signāla savienojumu starp ierīcēm ar SMA un reverse‑polarity TNC portiem, piemērots īsām traseēm, kur nepieciešama impedances saskaņošana un signāla kvalitātes saglabāšana. To izmanto antenu pieslēgšanai, maršrutētājiem, radiostacijām un laboratorijas testu iekārtām.

Priekšrocības

RG58/U pamatkonstrukcija ar 50 Ω raksturlīnijas pretestību nodrošina paredzamu RF uzvedību VHF un UHF frekvenču joslās, ko bieži izmanto Wi‑Fi, amatieru un profesionālajā radiokomunikācijās. SMA male un RP‑TNC male savienotāji nodrošina drošu vītņu savienojumu un pareizu kontaktu atbilstību reverse‑polarity prasībām. 3 metru garums nodrošina līdzsvaru starp piekļuvi un pieņemamām ievades zudumu vērtībām daudziem īsiem un vidējiem pielietojumiem, un elastīgā apvalka konstrukcija atvieglo kabeli likšanu šaurās telpās.

Piemērots

• Ārējo antenu pieslēgšanai pie maršrutētājiem, piekļuves punktiem un vārtiem ar SMA un RP‑TNC portiem
• Savienošanai ar radio raidītājiem un uztvērējiem amatieru un komerciālās radio uzstādēs
• Laikveida savienojumiem un signāla maršrutēšanai RF testa galddatoros un laboratorijās
• Prototipēšanai un lauka darbu risinājumiem, kur nepieciešams elastīgs 50 Ω starpsavienojums

Galvenās specifikācijas

• Kabeļa tips: RG58/U koaksiālais
• Raksturlīnijas pretestība: 50 Ω

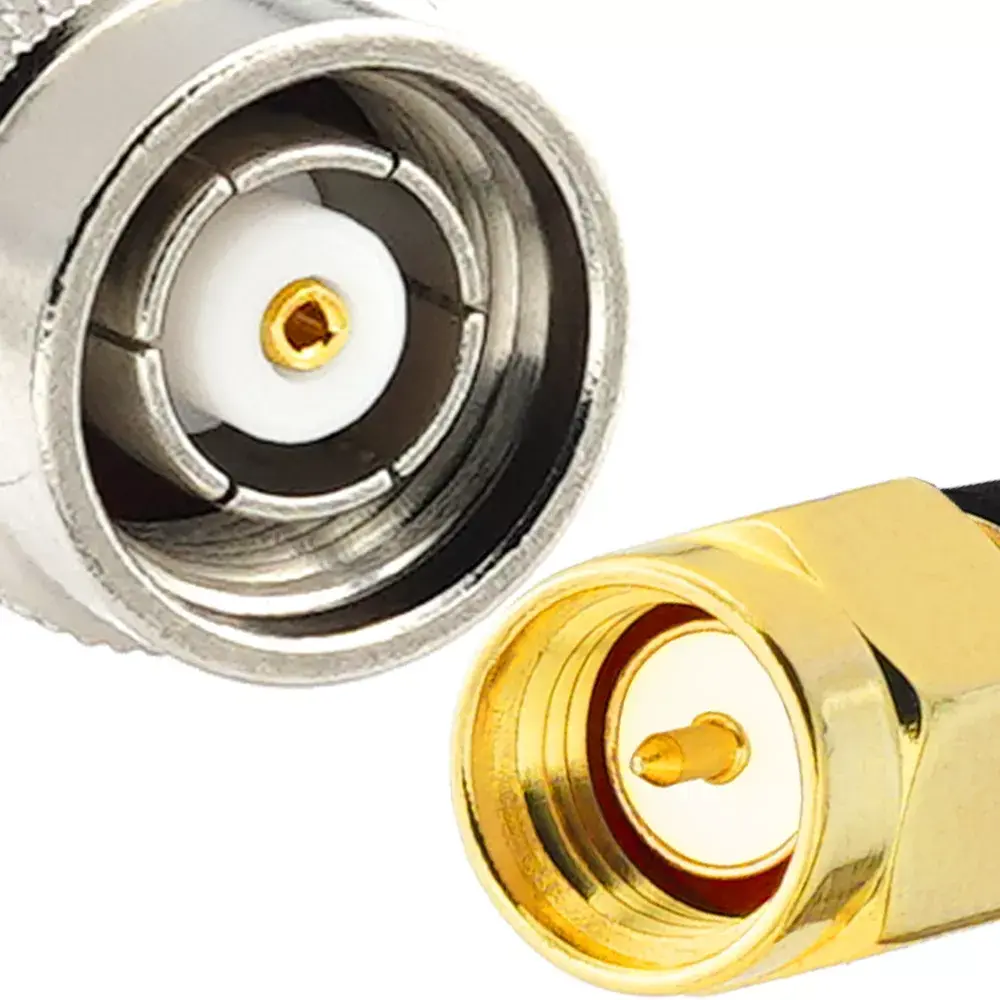

• Savienotājs A: SMA male (vītne)
• Savienotājs B: RP‑TNC male (reverse‑polarity vītne)
• Garums: 3 m
• Ekranējums: apvalks ar auklu pārklājumu virs dielektrika (tipiska RG58 konstrukcija)
• Tipiski pielietojumi: RF signālu pārraide VHF/UHF joslās, datu un testu savienojumi

Kā lietot

Pārliecinieties, ka savienojamajām ierīcēm ir atbilstoši ieejas un izejas porti SMA un RP‑TNC formātā un ka sistēma paredzēta 50 Ω impedances lietošanai. Uzskrūvējiet SMA male uz SMA female, pievelkot ar roku — bez pārmērīgas spēka pielietošanas, lai nesabojātu kontaktus. Saskaņojiet RP‑TNC male ar RP‑TNC female, pārliecinoties par pareizu pin konfigurāciju reverse‑polarity izpildījumam. Novietojiet kabeli ar maigiem līkumiem, izvairieties no asiem saliekumiem un spiediena uz savienojumiem, lai samazinātu zaudējumus un mehānisko stresu. Pievienojuma beigās pārbaudiet signāla līmeni vai ierīču funkcionalitāti ar piemērotu pārbaudes aprīkojumu.

Lietošanas ieteikumi

Lai saglabātu optimālu RF veiktspēju, ja iespējams, turiet kabeli taisnā līnijā, izvairieties no paralēlas novietnes ar barošanas vadiem un nepakļaujiet kabeli mitrai vai agresīvai videi. Ja nepieciešami mazāki zudumi vai lielāki attālumi, apsveriet cita tipa kabeļus vai maiņu uz īsāku maršrutu. Montāžas laikā satveriet savienotājus pie korpusa un nevelciet par pašu kabeli, lai nesabojātu pieslēgumus.
