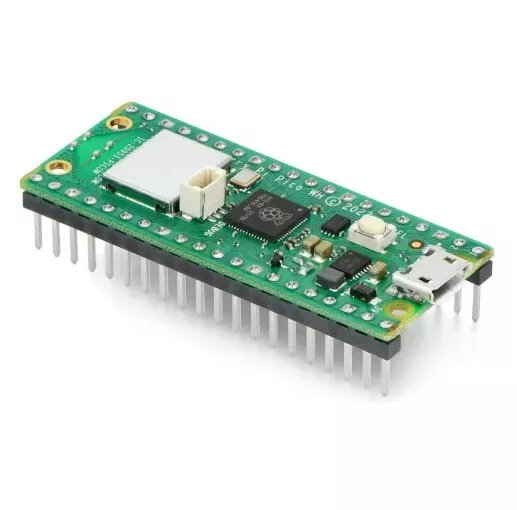

Izstrādes plate Raspberry Pi Pico WH RP2040 ar Wi‑Fi, divkodolu ARM Cortex‑M0+ mikrovadītāju

Raspberry Pi Pico W (RP2040) ir kompakta attīstības plate ar Raspberry RP2040 divkodolu ARM Cortex‑M0+ mikrokontrolieri (133 MHz, 264 KB SRAM, 2 MB Flash) un CYW43439 bezvadu moduli, kas nodrošina Wi‑Fi 2.4 GHz (IEEE 802.11 b/g/n). Plate nodrošina 26 GPIO adatas ar darba līmeni 3.3 V, iebūvētu temperatūras sensoru un programmēšanu C/C++ un MicroPython, izmantojot microUSB savienojumu.

Priekšrocības

Plāta apvieno zemu enerģijas patēriņu, divkodolu RP2040 procesoru un iebūvētu Wi‑Fi mazā izmēra risinājumā. Pieejamas vairākas saskarnes (SPI, I2C, UART), daudzkanālu PWM, ADC ievades un programmējami PIO, kas atbalsta nestandarta periferijas. Strāvas padevi var nodrošināt gan caur microUSB (5 V), gan caur VSYS (1.8–5.5 V), ļaujot darbināt ierīci ar bateriju.

Piemērots

• IoT prototipiem un Wi‑Fi savienotiem sensoriem
• Iebūvētiem projektiem un nelieliem kontrolieriem
• Programmēšanas apmācībai C/C++ un MicroPython vidē
• Bateriju darbināmām ierīcēm, izmantojot VSYS ieeju

Galvenās specifikācijas

• Sistēma: Raspberry Pi RP2040
• Kodols: Divkodolu ARM Cortex‑M0+ 133 MHz
• Bezvadu modulis: CYW43439
• Bezvadu savienojums: Wi‑Fi 2.4 GHz IEEE 802.11 b/g/n
• SRAM: 264 KB; Flash: 2 MB
• GPIO: 26 tapu (3.3 V); parasti 23 digitālas + 3 ADC tapu
• Saskarnes: 2x UART, 2x I2C, 2x SPI, līdz 16 PWM kanāliem, 3x 12‑bitu ADC, 8x PIO
• Barošana: 5 V (USB) vai VSYS 1.8–5.5 V
• Loģikas darba spriegums: 3.3 V
• Savienotājs: microUSB (strāva un dati)
• Izmēri: 51.3 × 21 × 3.9 mm

Kā lietot

Pievienojiet Pico W datoram ar microUSB kabeli, lai nodrošinātu enerģiju, programmētu un saņemtu seriālo komunikāciju. Uzstādiet atbilstošu izstrādes vidi vai MicroPython sistēmu un augšupielādējiet kodu pa USB. Pieslēdziet sensorus un izpildierīces pie GPIO un saskarnēm (SPI, I2C, UART, ADC, PWM, PIO). Lai darbinātu no baterijas, piegādājiet spriegumu VSYS ieejā diapazonā 1.8–5.5 V.

Lietošanas ieteikumi

Izmantojiet tikai 3.3 V loģikas līmeni uz GPIO; nepieļaujiet augstāka sprieguma pielietošanu. Nodrošiniet stabilu barošanas avotu 5 V, ja izmantojat USB, vai bateriju ar pietiekamu strāvas nodrošinājumu pie VSYS, lai iegūtu stabilu Wi‑Fi darbību. Sadarbībai ar 5 V ierīcēm izmantojiet līmeņa pārsūtītājus.
