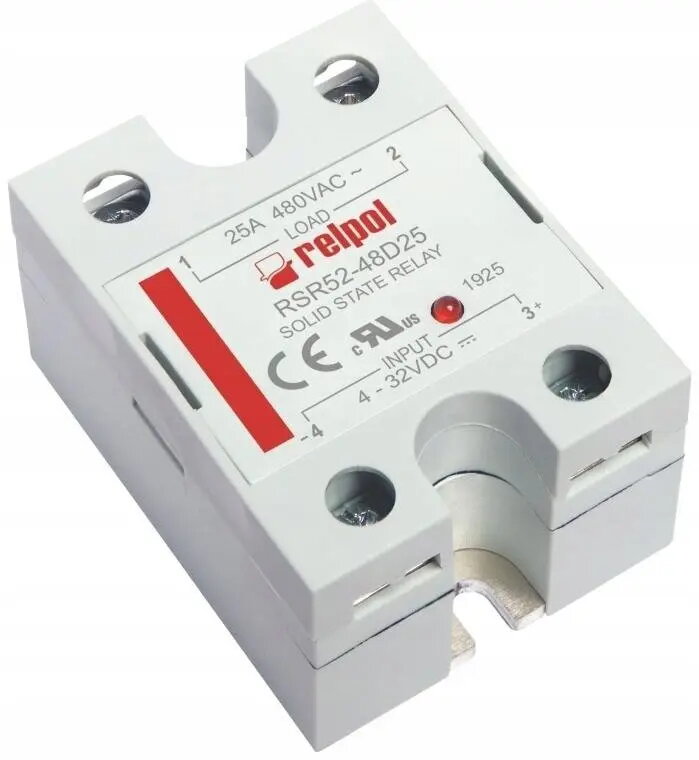

Relpol RSR52-48D25 vienfāzes pusvadītāju relejs 25A 480V AC 4-32V DC

Relpol RSR52-48D25 ir augstas veiktspējas vienfāzes pusvadītāju relejs, kas izstrādāts precīzai un uzticamai pārslēgšanai prasīgos rūpnieciskos apstākļos. Izmantojot pusvadītāju tehnoloģiju, šis relejs novērš mehānisko nolietojumu, nodrošinot klusu un izturīgu risinājumu elektrisko slodžu vadībai. Tas ir paredzēts slodzes spriegumam līdz 480V maiņstrāvai un atbalsta plašu vadības sprieguma diapazonu no 4-32V līdzstrāvai, nodrošinot saderību ar dažādiem automatizācijas kontrolieriem un PLC sistēmām.

Priekšrocības

Galvenā Relpol RSR52-48D25 priekšrocība ir spēja veikt biežas pārslēgšanas darbības bez nolietojuma, kas raksturīgs tradicionālajiem elektromehāniskajiem relejiem. Tā pusvadītāju konstrukcija nodrošina klusu darbību, kas ir būtiska trokšņu jutīgā vidē. Turklāt ierīce piedāvā augstu uzticamību un ievērojami ilgāku kalpošanas laiku, samazinot apkopes prasības un dīkstāves rūpnieciskajos procesos. Kompaktais dizains ļauj efektīvi izmantot vietu vadības skapjos.

Piemērots

• Sildīšanas elementu vadības sistēmām
• Rūpnieciskajai automatizācijai un procesu vadībai
• Motoru iedarbināšanas lietojumiem
• Apgaismojuma vadības sistēmām
• Biežiem pārslēgšanas cikliem ražošanas līnijās

Kad tas var nebūt piemērots

Šis relejs nav piemērots līdzstrāvas slodžu pārslēgšanai, jo tas ir īpaši izstrādāts maiņstrāvas lietojumiem. Turklāt to nevajadzētu izmantot vidē, kur apkārtējās vides temperatūra pārsniedz ražotāja noteiktās termiskās robežas bez atbilstoša radiatora vai dzesēšanas pasākumiem.

Galvenās specifikācijas

• Slodzes spriegums: 480V maiņstrāva
• Vadības spriegums: 4-32V līdzstrāva
• Nominālā strāva: 25A
• Vienfāzes konfigurācija
• Klusa elektroniskā pārslēgšana

Kā lietot

Lai uzstādītu releju, droši piestipriniet to pie saderīga radiatora, lai nodrošinātu pareizu siltuma izkliedi, jo pusvadītāju releji darbības laikā rada siltumu. Pievienojiet vadības signāla vadus ieejas spailēm, nodrošinot polaritātes atbilstību 4-32V līdzstrāvas prasībām. Pievienojiet maiņstrāvas slodzi izejas spailēm virknē ar barošanas avotu. Pirms strāvas padeves pārbaudiet visu savienojumu stingrību un pārliecinieties, ka slodzes strāva nepārsniedz 25A nominālu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka slodzes strāva nepārsniedz 25A
• Pārbaudiet, vai vadības signāla avots nodrošina 4-32V līdzstrāvu
• Apstipriniet, ka lietojumam ir nepieciešama maiņstrāvas pārslēgšana
• Novērtējiet nepieciešamību pēc papildu radiatora, pamatojoties uz slodzes profilu

Lietošanas ieteikumi

Vienmēr izmantojiet atbilstoša izmēra radiatoru, lai novērstu pārkaršanu un nodrošinātu releja ilgmūžību. Periodiski pārbaudiet elektriskos savienojumus, lai uzturētu optimālu veiktspēju un drošību.
