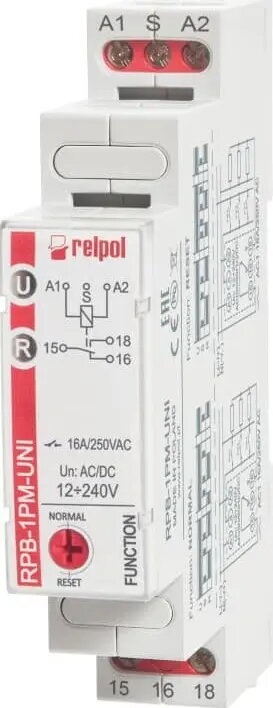

Relpol RPB-1PM-UNI bistabilais relejs 1P 16A 12-240V AC/DC

Relpol RPB-1PM-UNI ir augstas veiktspējas bistabilais impulsu relejs, kas paredzēts uzticamai impulsu vadītai komutācijai. Šī ierīce ir izstrādāta tā, lai saglabātu savu kontaktu stāvokli pat pēc vadības signāla noņemšanas, padarot to par būtisku komponentu mūsdienu elektroinstalācijās. Ar 1P kontaktu konfigurāciju un 16A strāvas nominālu tas nodrošina stabilu darbību plašā rūpniecisko un dzīvojamo telpu lietojumu klāstā. Ierīce ir paredzēta darbam ar universālu barošanas sprieguma diapazonu no 12 līdz 240V AC/DC, nodrošinot saderību ar dažādām elektrosistēmām bez nepieciešamības pēc vairākiem releju variantiem.

Priekšrocības

Galvenā Relpol RPB-1PM-UNI priekšrocība ir tā bistabilā darbība, kas novērš nepieciešamību pēc nepārtraukta vadības signāla, lai uzturētu ķēdi ieslēgtu vai izslēgtu, tādējādi samazinot enerģijas patēriņu un siltuma izdalīšanos. Universālā sprieguma ieeja vienkāršo krājumu pārvaldību un uzstādīšanu, jo vienu ierīci var izmantot dažādos projektos neatkarīgi no konkrētā vadības sprieguma. 16A komutācijas jauda ļauj apstrādāt ievērojamas elektriskās slodzes, savukārt kompaktais dizains nodrošina efektīvu izvietošanu standarta sadales skapjos un vadības paneļos.

Piemērots

• Apgaismojuma vadības sistēmām gaiteņos un kāpņu telpās
• Elektrisko ķēžu automatizācijai, kur nepieciešama stāvokļa atmiņa
• Ierīču attālinātai pārslēgšanai, izmantojot momentānās spiedpogas
• Energoefektīvām ēku pārvaldības sistēmām

Kad tas var nebūt piemērots

Šis relejs nav paredzēts lietojumiem, kuros nepieciešama ļoti augsta pārslēgšanās frekvence, jo mehāniskajiem komponentiem ir noteikti darbības ierobežojumi. Tas arī nav piemērots ķēdēm, kas pārsniedz 16A nominālo strāvu, vai videi, kur pārmērīgs mitrums vai putekļi var apdraudēt iekšējo kontaktu mehānismu.

Galvenās specifikācijas

• Kontaktu konfigurācija: 1P (viens pārslēdzējkontakts)
• Nominālā strāva: 16A
• Barošanas sprieguma diapazons: 12-240V AC/DC
• Vadības veids: Impulsu vadīts
• Montāža: Standarta DIN sliede

Kā lietot

Relejs ir paredzēts uzstādīšanai uz standarta DIN sliedes elektriskajā sadalnē. Pievienojiet barošanas avotu norādītajām ieejas spailēm un pievienojiet slodzi caur 1P kontaktu spailēm. Vadības ieeja jāpievieno momentānai spiedpogai vai līdzīgai impulsu ģenerējošai ierīcei. Tiklīdz tiek saņemts impulss, relejs pārslēdz savu stāvokli un paliek šajā pozīcijā līdz nākamā impulsa saņemšanai. Pārliecinieties, ka visi savienojumi ir pievilkti saskaņā ar tehnisko dokumentāciju, lai novērstu pārkaršanu un nodrošinātu ilgtermiņa uzticamību.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kopējā slodzes strāva nepārsniedz 16A
• Pārliecinieties, ka vadības signāla avots nodrošina derīgu impulsu
• Pārbaudiet pieejamo vietu sadales skapī DIN sliedes montāžai
• Apstipriniet, ka lietojumam ir nepieciešama fiksācijas funkcija, nevis standarta monostabilais relejs

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un ilgmūžību, pārliecinieties, ka relejs ir uzstādīts labi vēdināmā korpusā un pasargāts no ekstremāliem vides apstākļiem. Regulāri pārbaudiet spaiļu savienojumus kārtējās apkopes laikā, lai pārliecinātos, ka tie paliek droši.
