Sienas ligzda VGA Rittal 2482.510, balta, SUB-D9 saskarnes ievietojums

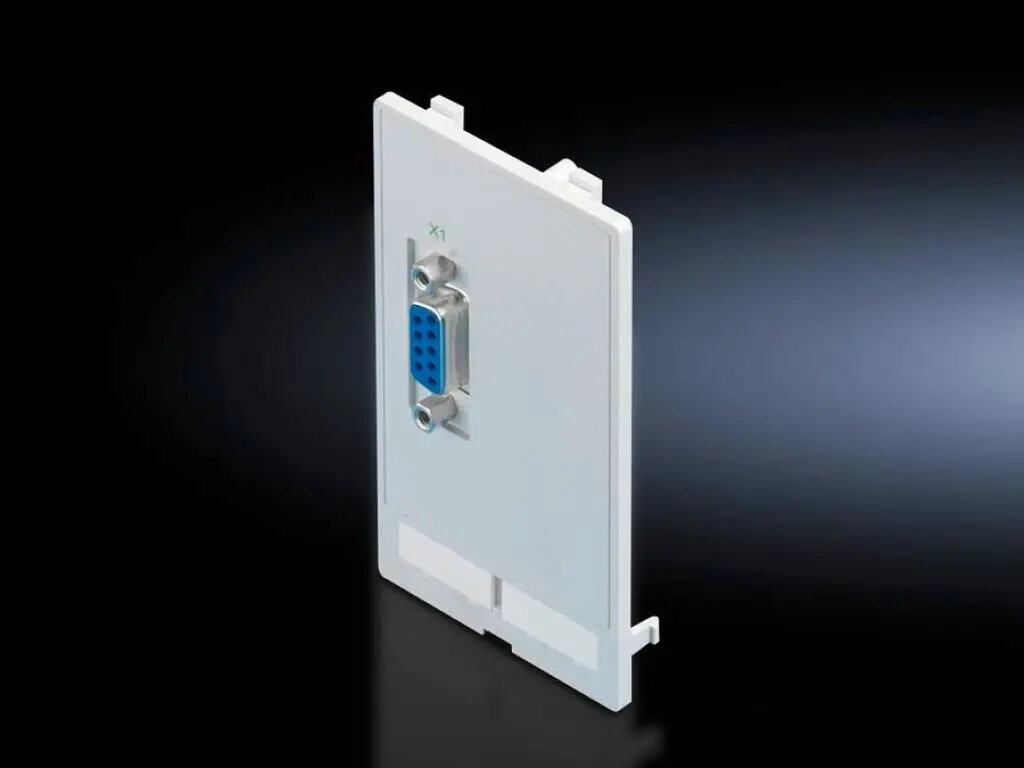

Rittal 2482.510 ir balts SUB-D9 (VGA/D-Sub 9) saskarnes modulis paredzēts uzstādīšanai vadības skapjos un korpusos. Tas nodrošina standarta VGA vai D-Sub 9 savienojumu analogam video vai saderīgiem seriāla signāliem, uzbūvēts tā, lai paneļa priekšpuse būtu vienmērīga un lai nodrošinātu aizsargātu signālu vadu novadīšanu un ērtu piekļuvi displejiem vai aprīkojumam. Aizvērts vāks uztur korpusu noslēgtu, pasargājot iekšpusi no vides ietekmes un ierobežojot nesankcionētu piekļuvi.

Priekšrocības

Šis saskarnes modulis piedāvā kompaktu un paneļa stiprināmu risinājumu SUB-D9 savienojuma integrēšanai vadības skapī. Vāka eņģe ļauj to atvērt dažādos leņķos aptuveni no 90° līdz 180°, nodrošinot elastību kabeļu novadīšanā un ērtu piekļuvi. Sprādzes tipa aizdare nodrošina labu blīvējumu pie aizvērta vāka, turklāt vāku pēc nepieciešamības var aizslēgt. Ievietotais SUB-D savienotājs ir pagriežams, atvieglojot saskaņošanu uzstādīšanas laikā.

Piemērots

• VGA vai D-Sub 9 savienojuma uzstādīšanai vadības skapjos un iekārtu korpusos
• Situācijām, kur nepieciešama aizsargāta paneļa piekļuve analogiem video vai seriālajiem interfeisiem
• Rūpnieciskajos un automatizācijas skapjos, kur svarīga aizsardzība pret putekļiem un šļakatām un ierobežota piekļuve
• Apkalpošanas paneliem un iekārtu statņiem, kur periodiski pievieno monitorus vai diagnostikas ierīces

Kad var nebūt piemērots

Šis modulis paredzēts analogiem VGA vai saderīgiem seriāla signāliem un nav piemērots augstas datu pārraides ātruma digitālajiem interfeisiem, piemēram, HDMI vai DisplayPort. Tas arī nenodrošina atsevišķu korpusa IP aizsardzības klasi augstāk par to, ko nodrošina pats panelis vai skapis; ja nepieciešama konkrēta ieejas aizsardzības pakāpe, pārbaudiet paneļa un skapja blīvēšanas parametrus.

Galvenās specifikācijas

• Savienotāja tips: SUB-D 9 (D-Sub 9) analogam VGA vai saderīgiem seriālajiem signāliem
• Krāsa: balta
• Montāža: paneļa montējams modulis vadības skapjiem un korpusiem
• Vāka mehānisms: eņģe ar regulējamu atvēršanas leņķi (apt. 90°–180°)
• Aizvēršana: sprādzes tipa blīvējums; iespējama aizslēgšana
• Savienotāja orientācija: pagriežams ievietojamais savienotājs uzstādīšanas saskaņošanai

Kā lietot

Uzstādiet moduli sagatavotajā paneļa izcirsmā vadības skapī vai korpusā, ievērojot skapja ražotāja montāžas norādījumus. Nostipriniet moduli tā, lai vāks brīvi atvērtos un būtu izlīdzināts ar paneļa virsmu. Pievienojiet SUB-D9 kabeli vai atbilstošu spraudni iekšējam savienotājam; aizveriet vāku, kad savienojums nav nepieciešams. Ja nepieciešams, aktivizējiet aizslēgšanas funkciju, lai ierobežotu piekļuvi. Nodrošiniet, ka kabeļu novadīšana neizraisa spriegumu pie savienotāja un ka paneļa blīvējumi atbilst vides aizsardzības prasībām.

Pirms pirkšanas jāņem vērā

• Pārliecinieties, ka SUB-D9 interfeiss atbilst jūsu ierīču signālu prasībām (analogais VGA vai seriālais)
• Pārbaudiet izgriezuma izmērus un saderību ar jūsu paneļa vai korpusa konstrukciju
• Novērtējiet nepieciešamo putekļu un mitruma aizsardzības līmeni visai montāžai
• Izlemiet, vai nepieciešama vāka atslēgšana drošības vai piekļuves kontroles nolūkos

Lietošanas ieteikumi

Izmantojiet atbilstošus SUB-D9 kabeļus un nodrošiniet kabeļu stieni vai aizsardzību iekštelpās, lai samazinātu slodzi uz savienotāja. Putekļainos vai mitros apstākļos pārbaudiet paneļa blīvējumu un papildus aizsargājiet kabeļu ievades. Pirms galīgās nostiprināšanas pagrieziet ievietojamo savienotāju optimālai pozicionēšanai, lai atvieglotu pievienošanu.
