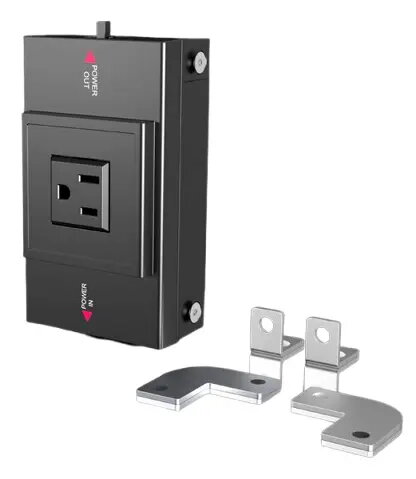

Kontaktligzda Type B Rittal 2500.714 — NEMA 5-15P, melns plastmasas korpuss

Rittal 2500.714 ir vienas kontaktligzdas Type B risinājums, paredzēts NEMA 5-15P kontaktdakšām. Melns plastmasas korpuss ļauj uzstādīt šo ligzdu rūpnieciskajos skapjos, servisa kastēs vai sistēmu apgaismojumā, kur nepieciešama standarta Ziemeļamerikas/Kanādas 120 V kontaktligzda. Ligzda labi sader ar modulāriem apgaismojuma un aprīkojuma risinājumiem, nodrošinot ērtu barošanas pieslēgumu iekštelpās.

Priekšrocības

Plastmasas korpuss nodrošina elektrisko izolāciju un kompaktu izmēru, ērtu uzstādīšanai ierobežotā telpā. Type B kontaktu konfigurācija atbalsta zemētās NEMA 5-15P kontaktdakšas, ļaujot droši pieslēgt 120 V ierīces. Risinājums ir piemērots modulārai integrācijai ar sistēmu gaismekļiem un ļauj ātri nomainīt vai uzlabot ligzdu bez būtiskām korpusa izmaiņām.

Piemērots lietošanai (uzdevumi / gadījumi)

• Zemētas 120 V kontaktligzdas nodrošināšana rūpnieciskajos vai vadības skapjos
• Sistēmu LED apgaismojuma un papildaprīkojuma barošanai ar NEMA 5-15P kontaktdakšām
• Servisa kastes un apkalpošanas paneļi, kuriem nepieciešama standarta Ziemeļamerikas kontaktligzda
• Retrofit uzstādījumi, kur nepieciešama kompaktā, aizvietojama ligzda

Kad var nebūt piemērots

Šī Type B ligzda ir paredzēta 120 V sistēmām un NEMA 5-15P kontaktdakšām, tāpēc nav piemērota vietām ar citiem sprieguma līmeņiem vai kontaktdakšu standartiem. Plastmasas korpuss ir piemērots iekštelpām un aizsargātiem korpusiem, taču var būt nepieciešama papildu aizsardzība ārējiem vai agresīviem vides apstākļiem.

Atslēgas specifikācijas

• Ligzdas tips: Type B (trīs kontaktu, ar zemi, saderīga ar NEMA 5-15)
• Sprieguma izvēle: paredzēta izmantošanai 120 V sistēmās (Ziemeļamerikas standarts)
• Korpusa materiāls: melna plastmasa
• Formfaktors: vienas kontaktligzdas risinājums montāžai kastē vai korpusā

Kā lietot

Uzstādiet ligzdu paredzētajā izgriezumā vai montāžas vietā korpusā vai servisa kastē un droši nostipriniet. Pievienojiet fāzi, nulli un zemi saskaņā ar vietējiem elektroinstalācijas standartiem un pārliecinieties par kabeļu savienojumu stingrību. Pēc pieslēgšanas pārbaudiet kontaktligzdu ar piemērotu testeri, lai apstiprinātu pareizu polaritāti un zemējuma klātbūtni pirms iekārtu vai apgaismojuma modulu pievienošanas. Ja integrējat ar sistēmas gaismekli, novietojiet kontaktkasti blakus LED sistēmai un sekojiet modulārās montāžas norādēm.

Ko ņemt vērā pirms pirkuma

• Apstipriniet savietojamību ar vietējo spriegumu un NEMA 5-15P kontaktdakšu standartu (120 V).
• Pārliecinieties, ka korpusa izmēri un montāžas forma atbilst izgriezumam un ekspluatācijas apstākļiem.
• Pārbaudiet nepieciešamās drošības prasības un sertifikācijas konkrētajai uzstādīšanas vietai.

Lietošanas ieteikumi

Izmantojiet šo kontaktligzdu iekštelpās vai atbilstošos aizsargātos korpusos, ievērojot piemērojamos elektroinstalācijas noteikumus. Āra vai agresīvos apstākļos nodrošiniet papildus aizsardzību. Regulāri pārbaudiet ligzdu un savienojumus, un nomainiet to, ja parādās bojājumi, pārkaršana vai korozija.
