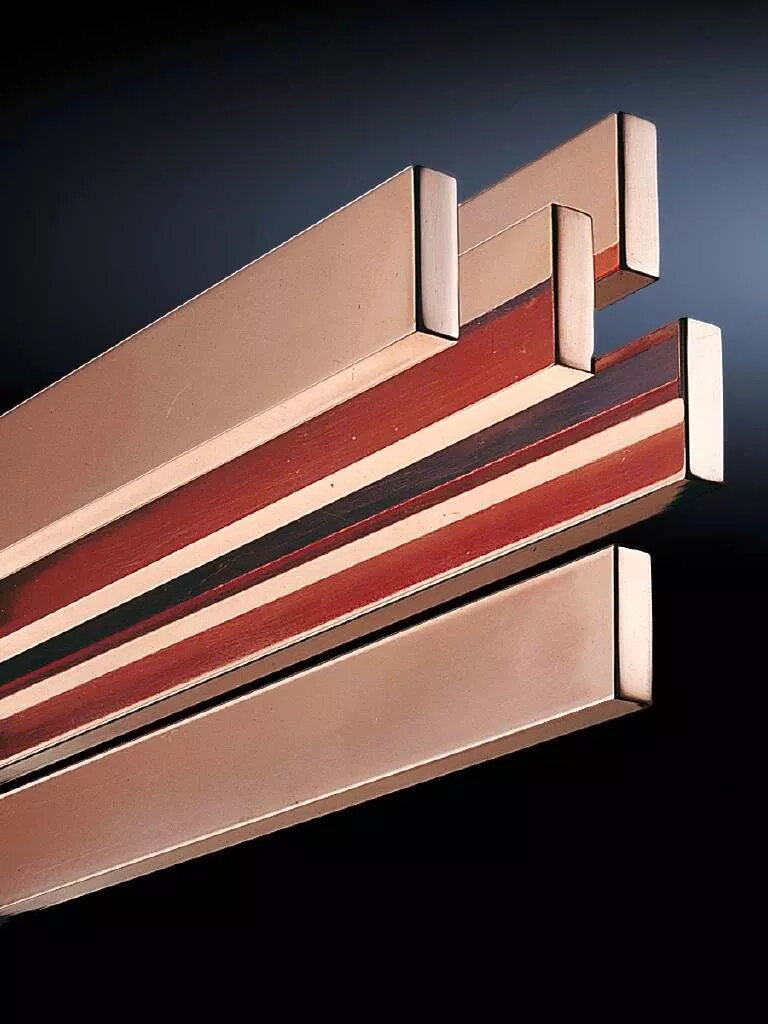

Baro sliede Rittal SV 3581.100 6 gab. varš 2400 mm

Rittal SV 3581.100 komplekts ietver sešas vara strāvas sliedes, katra 2400 mm gara, paredzētas elektroenerģijas sadalei sadalējos skapjos, vadības paneļos un rūpnieciskās ierīcēs. Šīs cietās vara sliedes nodrošina zemu pretestību strāvas ceļiem un stabilu savienojumu vairāku sliežu vai fāžu konfigurācijās. Komplektā iekļautas sešas sliedes, kas atvieglo daudzfāžu sistēmu vai paralēlo sadalījumu izveidi.

Priekšrocības

Vara konstrukcija nodrošina augstu elektrisko vadītspēju un uzticamu darbību pie parastajām slodzēm. Visu sešu sliežu vienmērīgais garums un šķērsgriezums atvieglo izlīdzināšanu un montāžu. Komplektēšana pa sešiem samazina nepieciešamību atsevišķi iegādāties vairākus vadus un paātrina uzstādīšanas sagatavošanu lielākiem projektiem.

Piemērots

• Barošanas sadale sadalējos skapjos un vadības paneļos
• Daudzfāzu instalācijas, kur nepieciešamas paralēlas sliedes
• Rūpnieciskie skapji un sadales rāmji
• Modernizācijas vai paplašināšanas darbi, kad vajadzīgas identiskas sliedes

Kad var nebūt piemērots

Komplekts ir paredzēts uzstādīšanai vietās, kur iespējams izvietot cietas sliedes ar garumu 2400 mm; tas var nebūt piemērots vietās, kur nepieciešami īsāki, elastīgi vai izolēti vadītāji. Sliedes nav pilnībā izolēta savienojumu sistēma — atkarībā no instalācijas un drošības prasībām būs nepieciešami papildu izolējoši atbalsti, stiprinājumi un aizsargkomponentes.

Atslēgas specifikācijas

• Materiāls: vara (cietas sliedes)
• Daudzums: 6 sliedes komplektā
• Garums katrai sliedei: 2400 mm
• Paredzēts lietošanai: iekšēja barošanas sadale sadalējos skapjos un paneļos

Kā lietot

Mēriet un pārbaudiet skapja iekšējās dimensijas un brīvas vietas, lai nodrošinātu saderību ar 2400 mm sliedēm. Piestipriniet sliedes ar piemērotiem izolējošiem atbalstiem un stiprinājumiem ieteiktajos attālumos, lai saglabātu mehānisko stabilitāti un drošus elektriskos brīvos attālumus. Savienojiet ar piemērota izmēra skavām vai boltu termināļiem, kas atbilst sliežu šķērsgriezumam un nominālajam strāvas līmenim. Pēc montāžas pārbaudiet izlīdzināšanu, savienojumu pievilkšanas momentus un uzstādiet nepieciešamos izolācijas vāciņus vai barjeras atbilstoši drošības prasībām.

Pirms pirkuma apsvērumi

• Pārbaudiet skapja dziļumu un pieejamo vietu sliedēm 2400 mm garumā
• Noskaidrojiet nepieciešamo strāvas vadītspēju un sliežu šķērsgriezumu
• Plānojiet atbilstošus izolējošus atbalstus, stiprinājumus un brīvos attālumus līdz dzīvām daļām
• Pārliecinieties par savietojamību ar esošu montāžas un terminēšanas aprīkojumu

Lietošanas ieteikumi

Izmantojiet šīs vara sliedes fiksētai iekšējai barošanas sadalei, savienojot tās ar sertificētiem izolējošiem atbalstiem un pareiza izmēra stiprinājumiem. Ievērojiet piemērojamos elektrodrošības standartus un ražotāja uzstādīšanas norādījumus, lai nodrošinātu drošu un uzticamu darbību.
