Baro sliede Rittal SV 3582.000, vara Coolmax, 20×5 mm, garums 2400 mm, 6 gab.

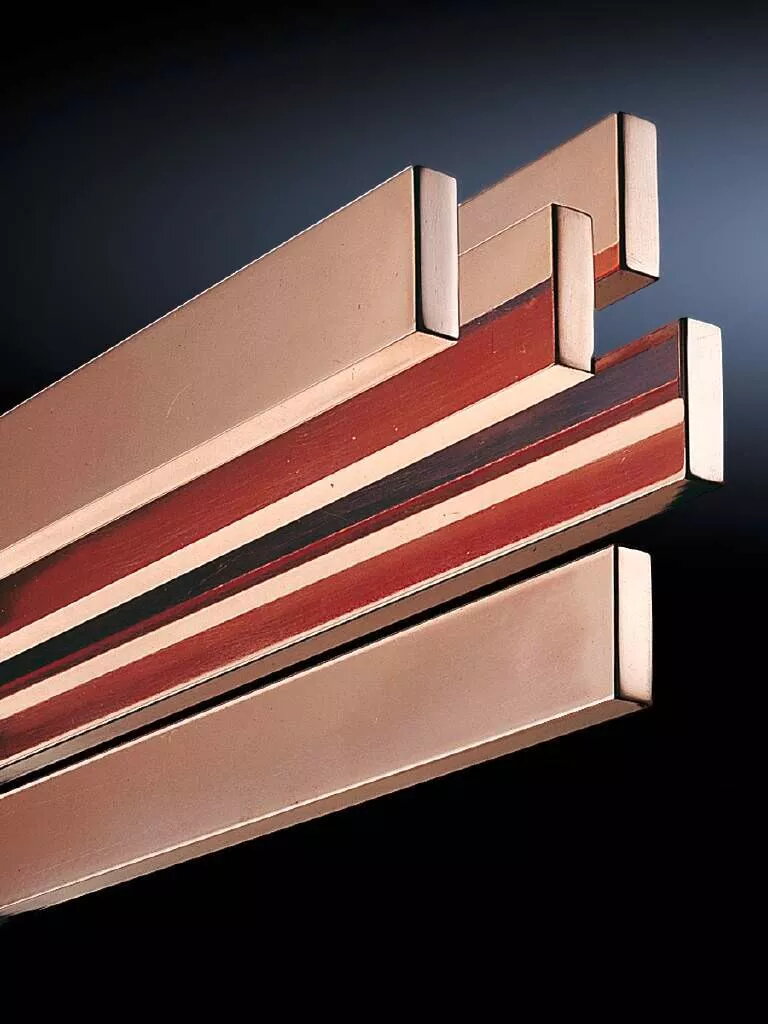

Rittal SV 3582.000 ir komplekts no sešām Coolmax vara sliedēm, paredzēts elektriskai sadalei un vadības skapjiem. Katram profilam ir elektrolītiskās vara (E-Cu) taisnstūra šķērsgriezums 20×5 mm un garums 2400 mm. Komplekts nodrošina sešas vienādas sliedes, kas piemērotas paralēlai vai daudzfāzu uzstādīšanai korpusos, sadales skapjos un sliežu sistēmās, ja nepieciešama stabila vadītspēja un siltuma veiktspēja.

Priekšrocības

Coolmax vara materiāls nodrošina labu elektrisko vadītspēju un samazinātus pretestības zudumus salīdzinājumā ar zemākas kvalitātes materiāliem. Ciets 20×5 mm šķērsgriezums nodrošina vienmērīgu strāvas sadali un mehānisku izturību stingrai fiksācijai. Garums 2400 mm atbilst daudziem standarta korpusu platumiem un var tikt montēts, izmantojot ierastos stiprinājumus. Komplektā ir sešas sliedes, kas atvieglo iepirkumu vairākfāzu vai paralēlām konfigurācijām.

Piemērots

• Elektrisko sadales sliedes rūpniecības korpusos un vadības skapjos
• Slēgmehānismi un sliežu sistēmas, kas prasa paralēlus vai daudzfāzu vadītājus
• Lietojumi, kuros nepieciešami cieti vara vadītāji ar labām siltuma un elektriskajām īpašībām
• Modernizācijas vai jaunas uzstādīšanas, kurās 2400 mm garums atbilst konfigurācijai

Kad tas var nebūt piemērots

Šis komplekts no cietām vara sliedēm nav paredzēts lietošanai, kur nepieciešamas izolētas, laminētas vai sekcionētas sliedes; šādos gadījumos var būt nepieciešama papildu izolācija vai balsti atbilstoši sistēmas spriegumam. Komplektā nav iekļauti savienojumi, izolatori, stiprinājumi vai aizsargpārklājumi, tāpēc uzstādīšanai var būt nepieciešami papildaprīkojumi.

Galvenās specifikācijas

• Materiāls: elektrolītiska vara (Coolmax)
• Šķērsgriezums: 20 × 5 mm (taisnstūra)
• Garums: 2400 mm katrai sliedei
• Daudzums: 6 sliedes iepakojumā
• Forma: ciets vadītājs
• Tipiski pielietojumi: DC un AC sadale korpusos un skapjos

Kā lietot

Plānojiet sliežu novietojumu korpusā, ņemot vērā nepieciešamos attālumus un stiprināšanas vietas. Sagatavojiet balstus un uzstādīšanas caurumus, nodrošinot mehānisku fiksāciju un zemējumu atbilstoši projektam. Nostipriniet sliedes ar piemērotiem skavām vai izolatoriem, kas paredzēti 20×5 mm profilam, ievērojot normas attālumiem starp fāzēm un līdz korpusam. Veiciet savienojumus ar piemērotiem boltu vai kniedes savienotājiem, kas atbilst cieta vara šķērsgriezumam, un pievelciet ar ražotāja norādīto griezes momentu. Ja nepieciešams, uzstādiet aizsargpārklājumus un izolāciju pēc elektrisko un mehānisko darbu pabeigšanas.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka 20×5 mm šķērsgriezums un 2400 mm garums atbilst korpusa izmēriem un izkārtojumam
• Pārbaudiet vajadzīgo strāvas slodzi un siltuma izturību jūsu darba apstākļos
• Saskaņojiet saderību ar esošajiem stiprinājumiem, izolatoriem un savienotāju veidiem
• Iekļaujiet papildu aksesuārus budžetā: vāciņus, izolatorus, savienotājus vai balstus
• Pārliecinieties par atbilstību vietējiem elektrostandartiem un attāluma prasībām

Ieteikumi lietošanai

Lietojiet Rittal SV 3582.000 sliedes labi vēdināmos korpusos ar pienācīgu mehānisku atbalstu un atbilstošu elektrisko izolāciju. Veicot paralēlas vai daudzfāzu instalācijas, nodrošiniet vienmērīgu strāvas sadali un vienādus savienojumu apstākļus visām sliedēm. Regulāri pārbaudiet kontaktu pievilkšanu un korozijas pazīmes; pēc nepieciešamības apstrādājiet atsegotās vara savienojumu vietas ar pretoksidekšanos paredzētiem līdzekļiem.
