Rittal AS 4050.764 gala uzgalis, vara ar PP izolāciju, garums 8 mm, diametrs 2,8 mm, 500 gab.

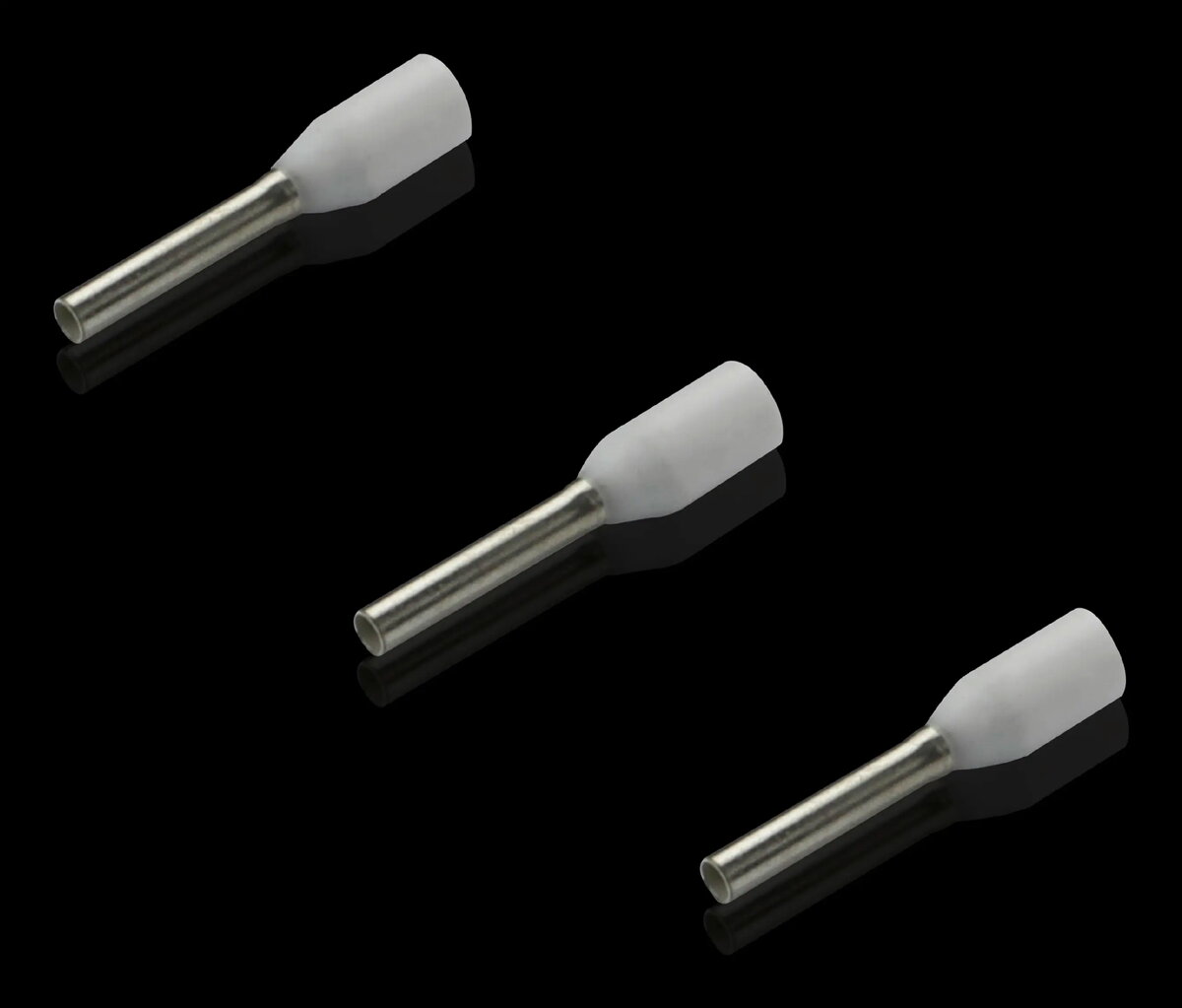

Rittal AS 4050.764 uzgaļi ir presējamās uzmavas ar vara iekšējo cauruli un polipropilēna (PP) izolāciju, paredzētas drošai un uzticamai daudzstieples vadu pātraukšanai elektro paneļos, vadības skapjos un rūpnieciskajās elektrokonstrukcijās. Katras uzmavas garums ir 8 mm, iekšējais diametrs 2,8 mm; komplektā ietilpst 500 gabalu un ir plastmasas apkakle, kas nodrošina izolāciju un mehānisku atbalstu pie pātraukuma vietas.

Priekšrocības

Uzmavas samazina stiegru izkušanu un uzlabo kontaktu uzticamību, koncentrējot dzīslas vara caurulītē, kas ir viegli presējama. Polipropilēna izolācija nodrošina elektrisko izolāciju, savukārt plastmasas apkakle nodrošina slodzes atbalstu un organizētu vadu izvietojumu. Iepakojums pa 500 gabaliem ir izdevīgs atkārtotai montāžai un apkopei, bet vienmērīgās dimensijas atvieglo atkārtojamu presēšanas kvalitāti.

Piemērots

• Daudzstiepleju vara vadītāju pātraukšanai vadības skapjos un sadales paneļos
• Rūpnieciskai vadu montāžai un iekārtu salikšanai, kur nepieciešama stabila presēšanas kvalitāte
• Elektro paneļu montāžai un lauka apkalpošanas darbiem ar izolētām uzmavām
• Situācijām, kur nepieciešama plastmasas apkakle slodzes atbalstam un ērtai ievietošanai klemēs

Kad var nebūt piemērots

Šīs uzmavas ir paredzētas daudzstiepleju vara vadītājiem; tās nav piemērotas cietiem vadītājiem, alumīnija vadītājiem vai lietojumiem, kur nepieciešama lodēšana. Ir svarīgi izvēlēties uzmavas atbilstoši vadītāja diametram un attīrītajai garumam — neatbilstība var izraisīt sliktu presēšanu un neuzticamu savienojumu.

Atslēgas specifikācijas

• Vada caurules materiāls: varš
• Izolācijas materiāls: polipropilēns (PP)
• Uzmavas garums: 8 mm
• Iekšējais diametrs / nominālais presēšanas diametrs: 2,8 mm
• Plastmasas apkakle slodzes atbalstam un izolācijai
• Iepakojuma daudzums: 500 gabali

Kā lietot

Noņemiet vadītāja izolāciju uz atbilstošu garumu tā, lai kailās dzīslas pilnībā ieietu vara caurulītē. Ievietojiet dzīslu uzmavā līdz plastmasas apkakle pieskaras izolācijai. Izmantojiet piemērotu presēšanas instrumentu izolētām uzmavām, kas paredzēts 2,8 mm diametram, lai veiktu vienmērīgu un drošu presēšanu metāla caurulītei; pārbaudiet preses kvalitāti un apkakles sēdēšanu pret vada izolāciju. Pēc presēšanas ievietojiet uzmavu klemē un pievelciet klemmas skrūvi atbilstoši ražotāja norādītajam griezes momentam.

Ko ņemt vērā pirms pirkuma

• Saskanība starp uzmavas iekšējo diametru un garumu ar vadītāja šķērsgriezumu un attīrīto garumu
• Pārliecinieties, ka uzmavas paredzētas daudzstiepleju vara vadītājiem, nevis cietiem vai alumīnija vadiem
• Pārbaudiet saderību ar jūsu preses instrumentu un klemju izvietojumu
• Iepakojumu pa 500 gabaliem iegādājieties tikai, ja tos izmantosiet regulāri, lai izvairītos no ilgtermiņa uzglabāšanas ietekmes

Lietošanas ieteikumi

Lai panāktu konsekventu kvalitāti, izmantojiet kalibrētu preses instrumentu izolētām uzmavām un regulāri pārbaudiet preses uzspiedumus attiecībā uz kompresiju un dzīslu noturību. Ievērojiet attiecīgās elektrodrošības normas un klemmas ražotāja ieteiktos griezes momentus.
