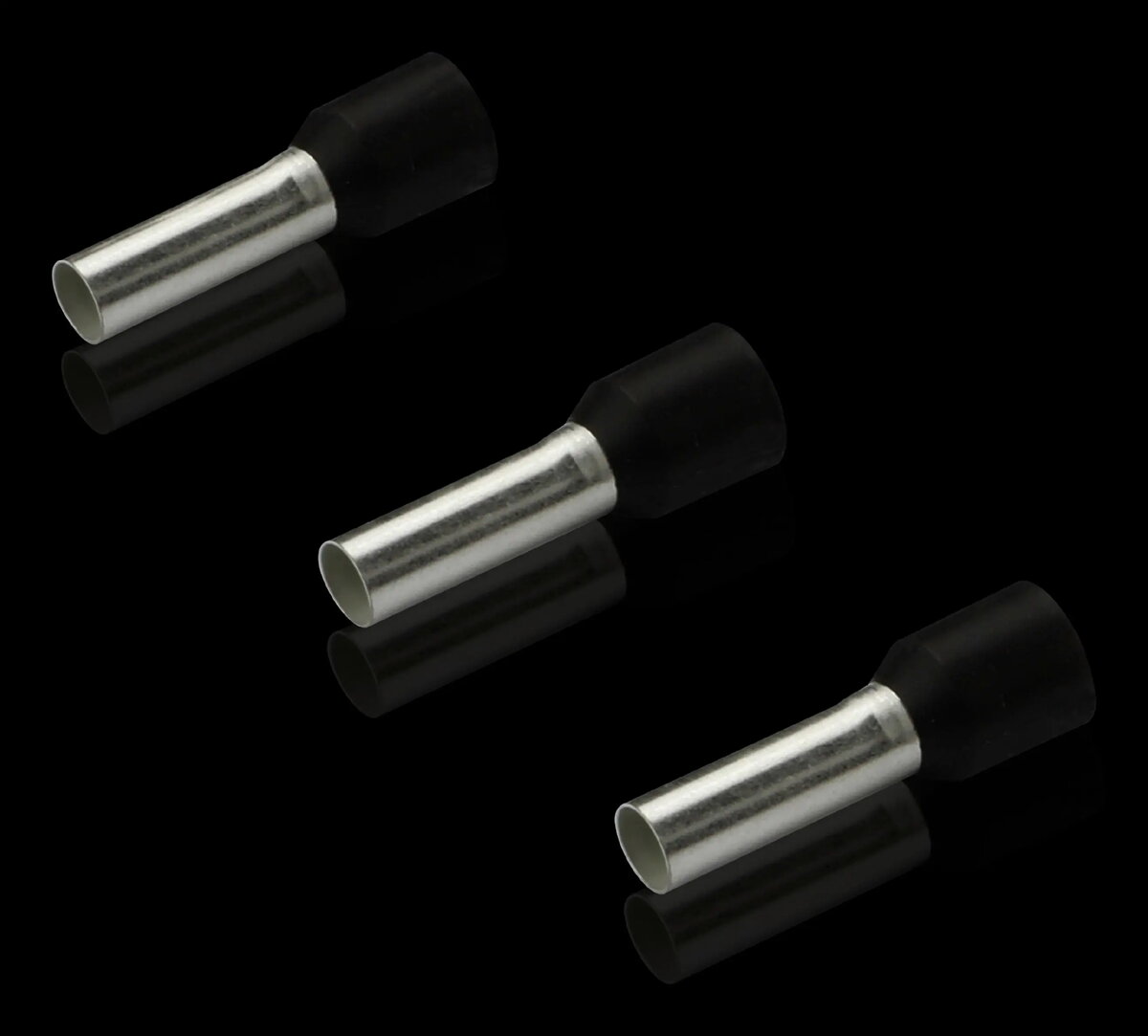

Kabeļu uzgaļi Rittal AS 4050.785, vara/PP, garums 12 mm, diametrs 6,3 mm, 100 gab.

Rittal AS 4050.785 spailītes ir vara vadītājs ar polipropilēna (PP) izolāciju un plastmasas apkakli, paredzētas kabeļu galiņu drošai savienošanai elektroshēmās, sadales skapjos un vadības paneļos. Katras spailītes garums ir 12 mm, ārējais diametrs 6,3 mm. Komplektā ir 100 gabali. Šīs spailītes nodrošina uzticamu saspiešanas savienojumu, samazina kontaktu pretestību un aizsargā vara stieples no šķelšanās, ievietojot klemēs un skrūvju savienojumos.

Priekšrocības

Vara iekšējā gredzens nodrošina labu elektrisko vadītspēju, bet PP izolācija ar plastmasas apkakli sniedz elektrisko izolāciju un mehānisku atbalstu. 12 mm garums nodrošina pietiekamu ievietošanas dziļumu lielākajā daļā standarta klemju, un 6,3 mm diametrs atbilst izplatītiem vadu un klemju izmēriem. Iepakojums pa 100 gabaliem ir ērts maziem montāžas darbiem vai apkopes komplektiem. Plastmasas apkakle atvieglo rīkošanos un palīdz saglabāt vienmērīgu saspiešanu.

Piemērots (uzdevumi / lietošanas gadījumi)

• Daudzvadu vara vadītāju noslēgšana sadales paneļos un vadības skapjos
• Vads–klemme savienojumi komutācijas iekārtās un rūpnieciskās automatizācijas sistēmās
• Remonta un apkopes darbi, kuros nepieciešami standartizēti un atkārtojami saspiedieni
• Sastāvdaļu montāža, kur nepieciešamas izolētas spailītes, lai novērstu stieples šķelšanos un uzlabotu kontakta uzticamību

Kad var nebūt piemērots

Šīs spailītes ir paredzētas daudzvadu vara vadītājiem; tās nav piemērotas cietvielu vadiem vai tiešai lietošanai ar alumīnija vadītājiem bez atbilstoša pārejas savienojuma. Ja nepieciešams cita garuma vai diametra gredzens, izvēlieties citas izmēra spailītes.

Galvenās specifikācijas

• Materiāls: vara vadītājs ar polipropilēna (PP) izolāciju un plastmasas apkakli
• Garums: 12 mm
• Ārējais diametrs: 6,3 mm
• Iepakojuma daudzums: 100 gabali
• Paredzēts vadiem: daudzvadu vara vadītāji

Kā lietot

Izvēlieties spailītes izmēru, kas atbilst vada šķērsgriezumam un klemmes atvērumam. Noņemiet izolāciju tādā garumā, lai stieples pilnībā ievietotos vara gredzenā. Ievietojiet vadu spailītē līdz izolācijas apkakles saskarei ar vada izolāciju, pēc tam cieši saspiest ar atbilstošu saspiešanas instrumentu, lai nodrošinātu gaznecaurlaidīgu mehānisku un elektrisku kontaktu. Pēc saspiešanas ievietojiet spailīti klemē un nostipriniet skrūvi vai skavu, ievērojot klemmes ražotāja norādījumus.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties par savietojamību ar vada šķērsgriezumu un klemmes ievades izmēriem
• Pārliecinieties, ka spailītes garums un diametrs atbilst jūsu klemmei un ievietošanas dziļumam
• Pārbaudiet, vai izmantojat daudzvadu vara vadītājus; alumīnija vai jauktu metālu savienojumiem izvēlieties atbilstošus produktus

Ieteikumi lietošanai

Lai nodrošinātu vienmērīgu saspiešanu, lietojiet kalibrētu saspiešanas instrumentu, kas paredzēts izolētām spailītēm, un pārbaudiet saspiešanas kvalitāti vizuāli un mehāniski. Glabājiet spailītes sausā vietā, lai izvairītos no kontaktu piesārņošanas, un turiet pieejamus izplatītākos izmērus, lai samazinātu apstāšanos montāžas vai apkopes laikā.
