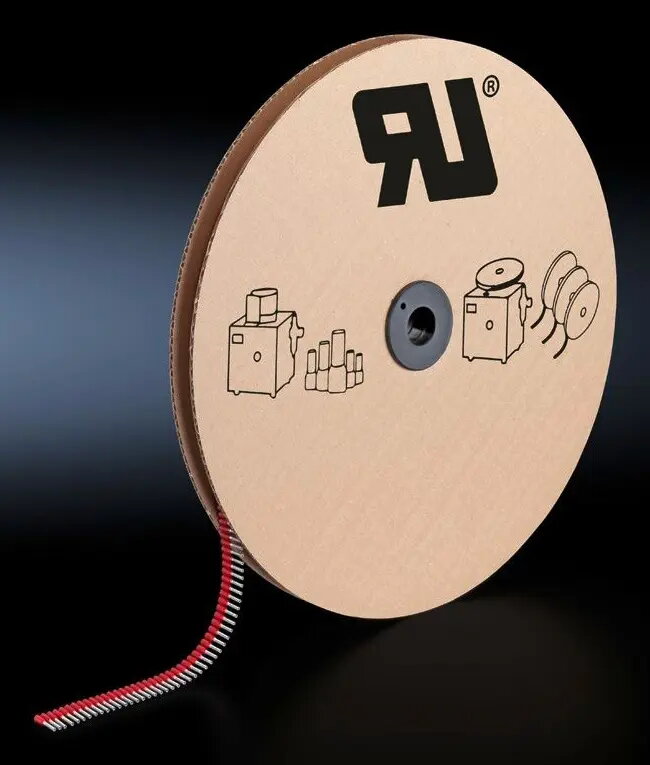

Rittal AS 4051.546 uzgalis (ferrule) AWG 18 (1,0 mm²) x 10 mm, vara/polipropilēns, iepakojumā 4000

Rittal AS 4051.546 ir izolētas vada galviņas (bukses) paredzētas stieplu vadītājiem AWG 18 / 1,0 mm². Katram uzmavam ir 10 mm garš vara uzmavas korpuss un polipropilēna (PP) sarkans izolācijas apkaklītis. Komplektā iekļauts 4000 gabalu iepakojums, paredzēts drošai opresēšanai, lai novērstu stiegru šķiedru izkrišanu un nodrošinātu stabilu savienojumu sadales skapjos un vadības paneļos.

Priekšrocības

Vara uzmava nodrošina labu elektrisko kontaktu un izturību pret koroziju parastajos iekštelpu apstākļos, savukārt polipropilēna izolācija sniedz mehānisko aizsardzību un krāsu kodēšanu ātrai identifikācijai. 10 mm garums uzlabo mehānisko stabilitāti pēc opresēšanas. Liels iepakojums ar 4000 gabaliem atvieglo seriālu montāžu un samazina nepieciešamību bieži papildināt krājumu.

Piemērots

• Opresēšanai stieplu vadītājiem AWG 18 / 1,0 mm²
• Vadu saišu un klemu savienojumiem vadības skapjos un slēdzīs
• Paneļu montāžai, mašīnu vadības un rūpnieciskajai apkarei
• Situācijām, kur izolētas galviņas novērš šķiedru izkrišanu un nodrošina stabilu skrūvju klemju kontaktu

Kad tas var nebūt piemērots

Šie uzgaļi ir paredzēti vadiem ar šķērsgriezumu 1,0 mm² un nav piemēroti ievērojami lielākiem vai mazākiem šķērsgriezumiem. Polipropilēna izolācija ir piemērota standarta iekštelpu apstākļiem un var nebūt piemērota augstām temperatūrām, ķīmiski agresīvai videi vai ilgstošai ārējai iedarbībai bez papildu aizsardzības.

Atslēgas specifikācijas

• Vada šķērsgriezums: 1,0 mm² (AWG 18)
• Uzmavas garums: 10 mm
• Uzmavas materiāls: vara
• Izolācijas materiāls: polipropilēns (PP)
• Izolācijas krāsa: sarkana
• Iepakojuma daudzums: 4000 gab.

Kā lietot

Noņemiet izolāciju no vada atbilstošā garumā, pilnībā ielieciet atsegto stiegru vadu vara uzmavā un opresējiet ar atbilstošu opresēšanas instrumentu priekš 1,0 mm² uzgaļiem. Pēc opresēšanas pārbaudiet, vai izolācijas apkaklītis cieši pieguļ vadītāja izolācijai un vai savienojums ir mehāniski drošs. Ievietojiet opresēto uzgali klemzālēs vai skrūvju savienojumos un pievelciet atbilstoši klemmas ražotāja norādītajam griezes momentam.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka vada šķērsgriezums atbilst 1,0 mm² (AWG 18)
• Pārbaudiet, vai opresēšanas instruments atbilst šī izmēra uzgaļiem
• Izvērtējiet izolācijas materiālu un krāsu atbilstību identifikācijai un ekspluatācijas apstākļiem
• Ņemiet vērā, ka iepakojumā ir 4000 gabalu — aprēķiniet vajadzīgo daudzumu

Lietošanas ieteikumi

Lietojiet specializētu opresēšanas instrumentu paredzētu 1,0 mm² uzgaļiem, lai nodrošinātu vienmērīgu un drošu opresējumu. Pēc opresēšanas vizuāli pārbaudiet savienojumus un veiciet vieglu stiepes testu. Uzglabājiet iepakojumu sausā, putekļu brīvā vietā līdz izmantošanai.
