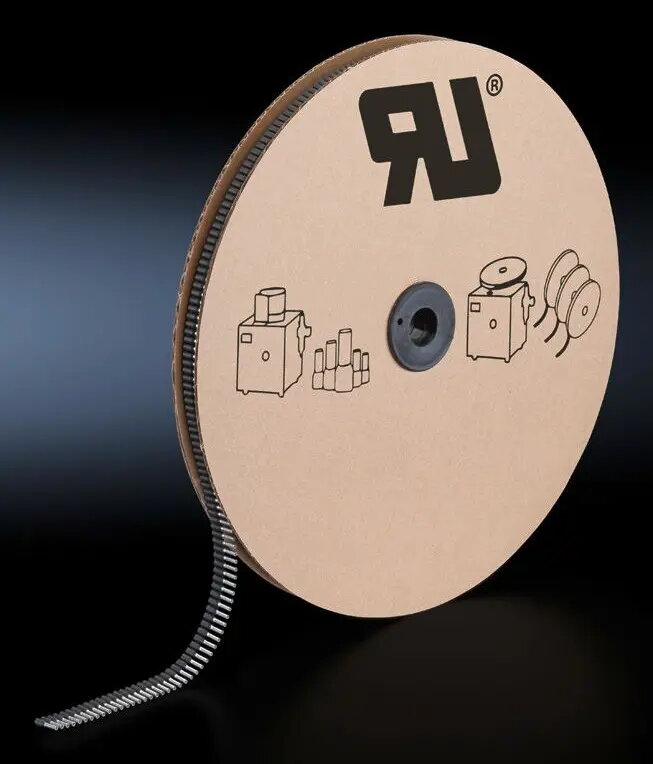

Galu ieliktne Rittal AS 4051.551, izolēta varš/polipropilēns, 1,5 mm², garums 8 mm, iepakojumā 4000 gab.

Rittal AS 4051.551 izolētie uzgali (aderendhülsen) ir spailes ar presējamām caurulītēm, paredzētas uzticamai vadusēšanas pabeigšanai vadības skapjos, sadales paneļos un citās rūpnieciskās elektroinstalācijās. Katram uzgalim ir tinumā pārklāta vara caurule un polipropilēna (PP) izolācijas apkaklīte, kas novērš stieples šķiedru izplūšanu un nodrošina izolāciju pie kabeļa ievades. Tie ir paredzēti 1,5 mm² (AWG 16) vadītājiem ar 8 mm garu caurulīti. Piegādāti iepakojumā pa 4000 gab., piemēroti lielapjoma montāžai un apkopes darbiem.

Priekšrocības

Vara caurule ar tinumu nodrošina zemu kontaktpretestību un labu vadītspēju, savukārt polipropilēna izolācija sniedz mehānisku aizsardzību un samazina īssavienojuma risku. Vienmērīga iekšējā caurule un standartizēta garuma atbilstība ļauj sasniegt stabilu presēšanas kvalitāti, izmantojot atbilstošus instrumentus, kas samazina atkārtotu pārstrādi. Liela iepakojuma daudzums ir ērts ražošanas un apkopes vidē.

Piemērots

• Vadu pabeigšanai ar daudzstieples vara vadītājiem 1,5 mm² (AWG 16)
• Vadu montāžai vadības skapjos, sadales paneļos un slēgmehānismos
• Rūpnieciskas paneļu ražošanas un elektroinstalācijas līniju darbiem
• Apkalpošanas un remonta darbiem, kur nepieciešamas atkārtojamās preses savienojumu kvalitātes

Kad tas var nebūt piemērots

Šie izolētie uzgaļi ir precīzi paredzēti 1,5 mm² šķērsgriezumam; tie nav piemēroti ievērojami lielākiem vai mazākiem vadītāju šķērsgriezumiem. Tie ir paredzēti vara vadītājiem un nav ieteicami alumīnija vadītājiem bez pārbaudes par saderību. Ja darba vietā nepieciešama paaugstināta temperatūras vai ķīmiskā izturība, polipropilēna izolācija var neatbilst prasībām.

Atslēgas specifikācijas

• Vada izvadcaurules materiāls: tinumā pārklāta vara
• Izolācijas materiāls: polipropilēns (PP) ar plastmasas apkaklīti
• Nominalais vada šķērsgriezums: 1,5 mm² (AWG 16)
• Caurulītes garums: 8 mm
• Iepakojuma daudzums: 4000 gab.

Kā lietot

Noņemiet izolāciju no vada atbilstoši nepieciešamajam garumam, pilnībā ievietojiet daudzstieples vara vadītāju uzgalā, lai stieples atrastos metāla caurulītē, un presējiet ar atbilstošu preses instrumentu un matrci priekš 1,5 mm² uzgaļiem. Pēc presēšanas pārbaudiet, vai uzgalis ir cieši nostiprināts un stieples nav izplūdušas. Ievietojiet presēto uzgali terminālī vai skrūvju spailē un pievelciet atbilstoši ražotāja ieteiktajam griezes momentam.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties par vada šķērsgriezumu: piemērots 1,5 mm² (AWG 16) vara vadītājiem
• Novērtējiet materiālu piemērotību: tinumā pārklāta vara un polipropilēna izolācija saskan ar jūsu ekspluatācijas prasībām
• Pārliecinieties, ka ir pieejams atbilstošs preses instruments un matricas šāda izmēra izolētajiem uzgaļiem
• Ņemiet vērā iepakojuma apjomu: liela iepakojuma vienība 4000 gab. paredzēta ražošanai vai servisam

Lietošanas ieteikumi

Lietojiet šos Rittal izolētos uzgaļus kopā ar atbilstošu preses matricu un ievērojiet 8 mm caurulītes garumu, lai nodrošinātu uzticamus un zema pretestības savienojumus. Glabājiet sausā vietā, lai saglabātu izolācijas un pārklājuma kvalitāti.
