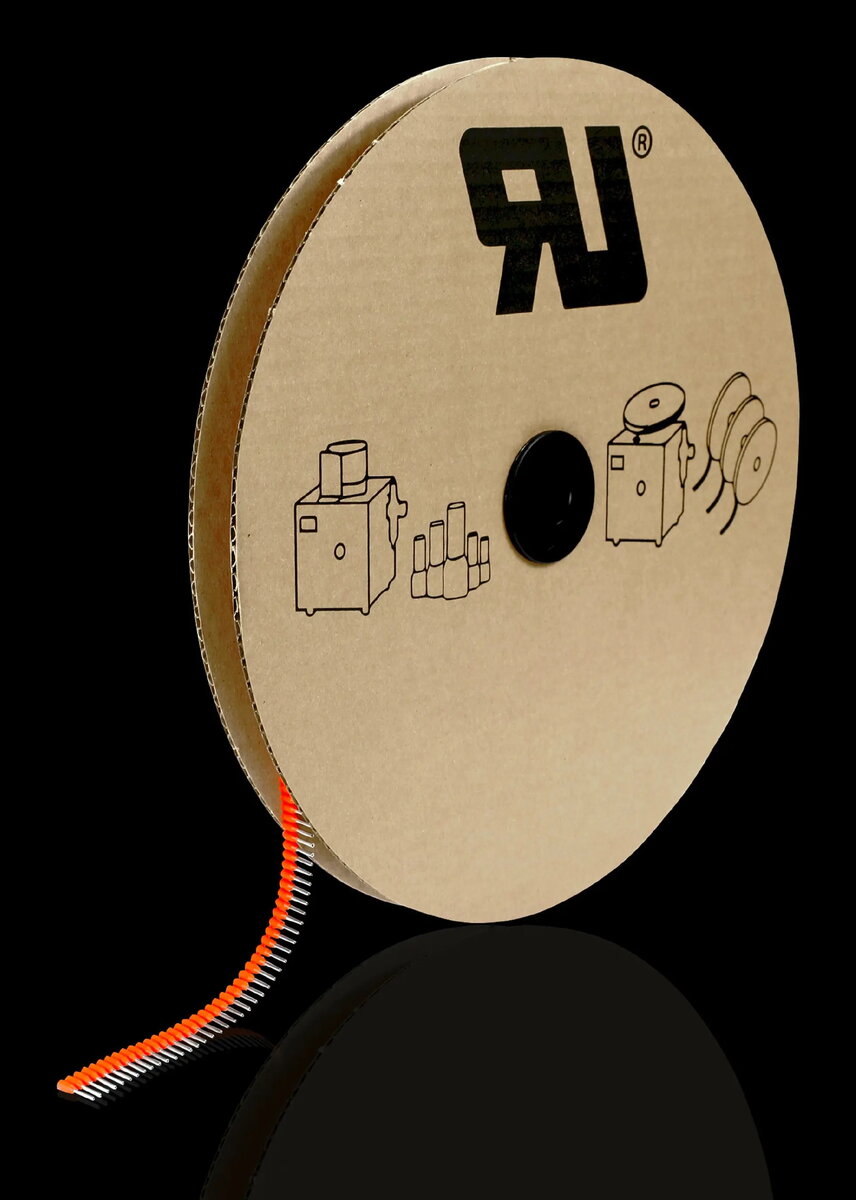

Gala uzgalis Rittal AS 4051.598, vara/polipropilēna izolēti gala uzgaļi 0,5 mm² (10 mm), iepakojums 5000 gab.

Rittal AS 4051.598 izolētie uzgaļi ir presējamās uzmavas ar vara gredzenu un polipropilēna (PP) izolācijas apkakli. Paredzēti 0,5 mm² (AWG 20) daudzvadu vadītājiem ar 10 mm ievietošanas garumu. Komplekts satur 5000 gabalu un ietver plastmasas apkakli, kas atvieglo drošas un vienmērīgas presēšanas procesu.

Priekšrocības

Vara gredzens nodrošina labu elektrisko vadītspēju un uzticamu kontaktu, bet PP izolācijas apkakle novērš stiepleju izplēšanu un sniedz papildu izolāciju pie savienojuma punkta. Standarta 10 mm ievietošanas garums atvieglo konsekventu presēšanas kvalitāti pie darbībām ar lielu apjomu. Liela iepakojuma daudzums 5000 gabalu ir ekonomisks risinājums ražošanas un apkopes darbiem.

Piemērots

• 0,5 mm² (AWG 20) daudzvadu vadītāju noslēgšanai vadības skapjos
• Drošiem savienojumiem klemmbloķos un sadales panelī
• Kabeļu saišu un vadu saišu montāžai masveida presēšanas operācijās
• Remonta un apkopes darbiem, kur nepieciešami atkārtojami izolēti savienojumi

Kad var nebūt piemērots

Šie uzgaļi ir paredzēti konkrētam vadītāja šķērsgriezumam un ievietošanas garumam un nav piemēroti citām šķērsgriezuma vērtībām vai cietvielu vadītājiem. Tie arī nav piemēroti vidēm, kur nepieciešama izolācija ar augstāku temperatūras izturību vai ķīmisko izturību, nekā nodrošina polipropilēns. Ja nepieciešams tiešs kontakts bez izolācijas apkakles, jāizvēlas cita terminācija.

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 0,5 mm² (AWG 20)
• Ievietošanas garums: 10 mm
• Iekšējais materiāls: vara gredzens elektriskai vadītspējai
• Izolācija: polipropilēna (PP) apkakle
• Iepakojuma daudzums: 5000 gab.
• Piemēroti daudzvadu vadītājiem un presēšanas instrumentiem, paredzētiem 0,5 mm² uzgaļiem

Kā lietot

Noņemiet vadītāja izolāciju uz garumu, kas atbilst 10 mm ievietošanai, uzmanīgi nesabojājot vadus. Ievietojiet daudzvadu vadītāju pilnībā vara gredzenā līdz izolācijas apkakles saskarei. Presējiet ar atbilstošu preses rīku vai knaiblēm ar matrīcu, paredzētu 0,5 mm² uzgaļiem, līdz tiek panākta stingra un vienmērīga presēšana. Pēc presēšanas pārbaudiet, vai uzgalis ir cieši piestiprināts un izolācijas apkakle sēž līdzīgā līmenī, nodrošinot atsperes atbalstu.

Ko ņemt vērā pirms pirkšanas

• Pārliecinieties, ka vadītāja šķērsgriezums atbilst 0,5 mm² (AWG 20)
• Pārbaudiet, vai jūsu preses instruments atbalsta 0,5 mm² uzgaļus un pareizu matrīcas profilu
• Izvērtējiet darba vides temperatūru un ķīmisko iedarbību attiecībā uz PP izolāciju
• Apsveriet, vai nepieciešama cita uzgaļa garums vai izolācijas veids konkrētām terminālēm

Lietošanas ieteikumi

Lai nodrošinātu konsekventu kvalitāti, izmantojiet kalibrētu preses instrumentu un veiciet ievilkšanas testus pie lielapjoma instalācijām. Glabājiet uzgaļus sausā vietā un izvēlieties uzgaļa garumu atbilstoši klemmenes dziļumam, lai novērstu vadītāja atsegšanu.
